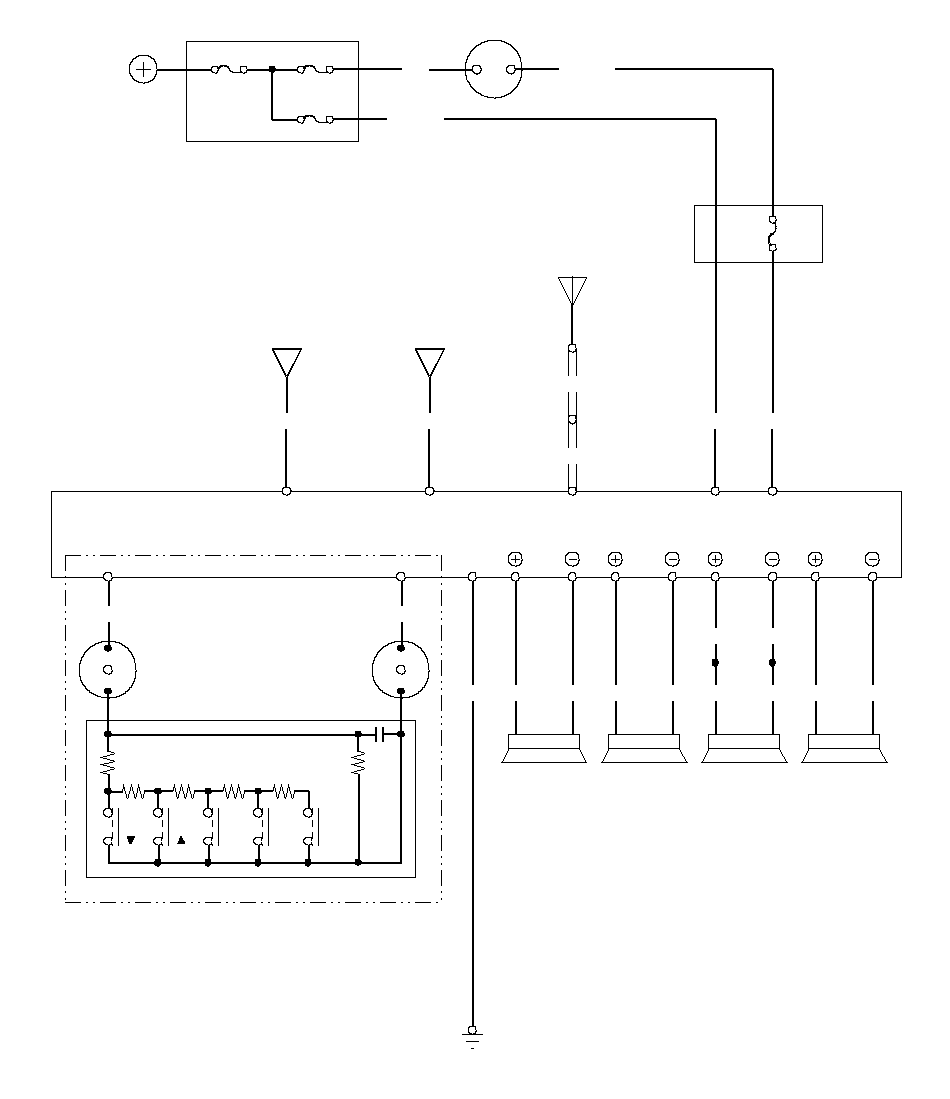

Электрическая схема стереосистемы
Применимость для следующих годов выпуска и кузовов: 2005, 2006, GD1, GD3, GD5, GE2, GE3
19
RED/BLK
GRN/RED
BRN
11
3
(С дистанционным выключателем)
)
)
(+)
(−)
3,9kΩ
РЕЖИМ
CH
(
ВВЕРХ
VOL
(ЗВУК)
VOL
(ЗВУК)
ВНИЗ
(
ВЫКЛЮЧАТЕЛЬ РАДИОПРИЕМНИКА НА РУЛЕВОМ КОЛЕСЕ
CH
100Ω
270Ω
470Ω
1,2kΩ
10kΩ
BLU/WHT
BLU/BLK
WHT/RED
№ 1 (80A)
№ 3 (50A)
5
PNK
BLU/YEL
15
16
BLU/YEL
PNK
6
7
GRN/YEL
GRY/RED
17
18
LT GRN
GRN/BLK
8
YEL/RED
№ 26
(7,5A)
WHT/RED
2
RED/BLK
9
АККУМУЛЯТОРНАЯ БАТАРЕЯ
№ 8 (15A)
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
WHT
BAT
ACC
ЗАМОК ЗАЖИГАНИЯ
20
G403
BLK
АУДИОСИСТЕМА
10
WHT/RED
ДОПОЛНИТЕЛЬНАЯ ПРОВОДКА АНТЕННЫ
ШТЕКЕР АНТЕННЫ
АНТЕННА НА КРЫШЕ
БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
ПРЕДОХРАНИТЕЛЬ № 9 (10 A)
(В блоке предохранителей/реле
моторного отсека)
ЛЕВЫЙ ПЕРЕДНИЙ
ДИНАМИК ДВЕРИ
ПРАВЫЙ ПЕРЕДНИЙ
ДИНАМИК ДВЕРИ
ДИНАМИК ЛЕВОЙ
ПЕРЕДНЕЙ
ДВЕРИ
ДИНАМИК ПРАВОЙ ЗАДНЕЙ
ДВЕРИ
СОЕДИНИТЕЛЬНЫЕ
ПРОВОДА
СОЕДИНИТЕЛЬНЫЕ
ПРОВОДА
РЕГУЛЯТОР
ЯРКОСТИ
ПАНЕЛИ ПРИБОРОВ
(В приборной
панели)
}
