Руководство по обслуживанию и ремонту Honda Jazz/Fit
1 поколения

Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

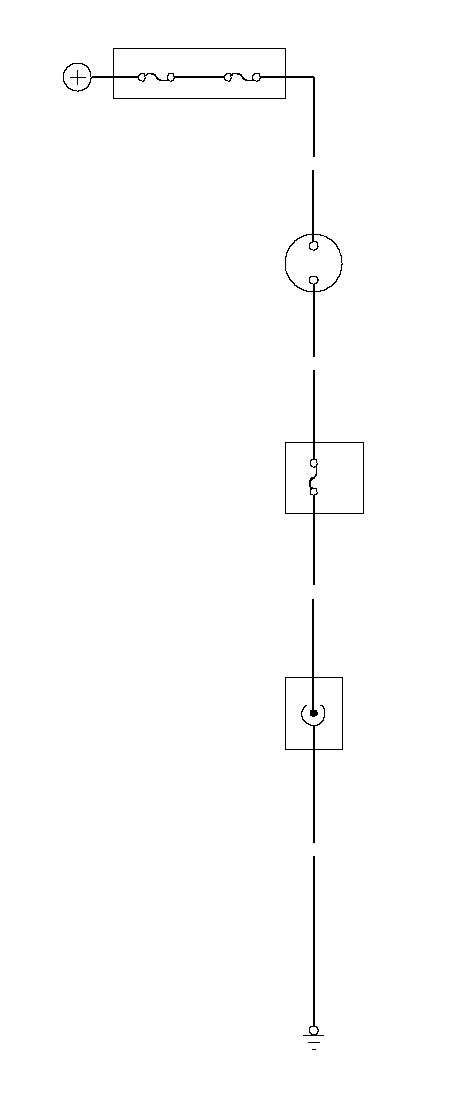

    • Электрическая схема гнезда питания аксессуаров

    Применимость для следующих годов выпуска и кузовов: 2002, 2003, GD1, GD3, GD5

    2

    1

    G402

    BLK

    ГНЕЗДО

    МОЩНОСТЬ

    АКСЕССУАР

    YEL/BLK

    № 1 (80A)

    № 3 (50A)

    БЛОК

    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ

    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    WHT

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

    АККУМУЛЯТОРНАЯ
    БАТАРЕЯ

    (15A)

    № 8

    WHT/RED

    BAT

    ACC

    ЗАЖИГАНИЕ

    ВЫКЛЮЧАТЕЛЬ

    }
