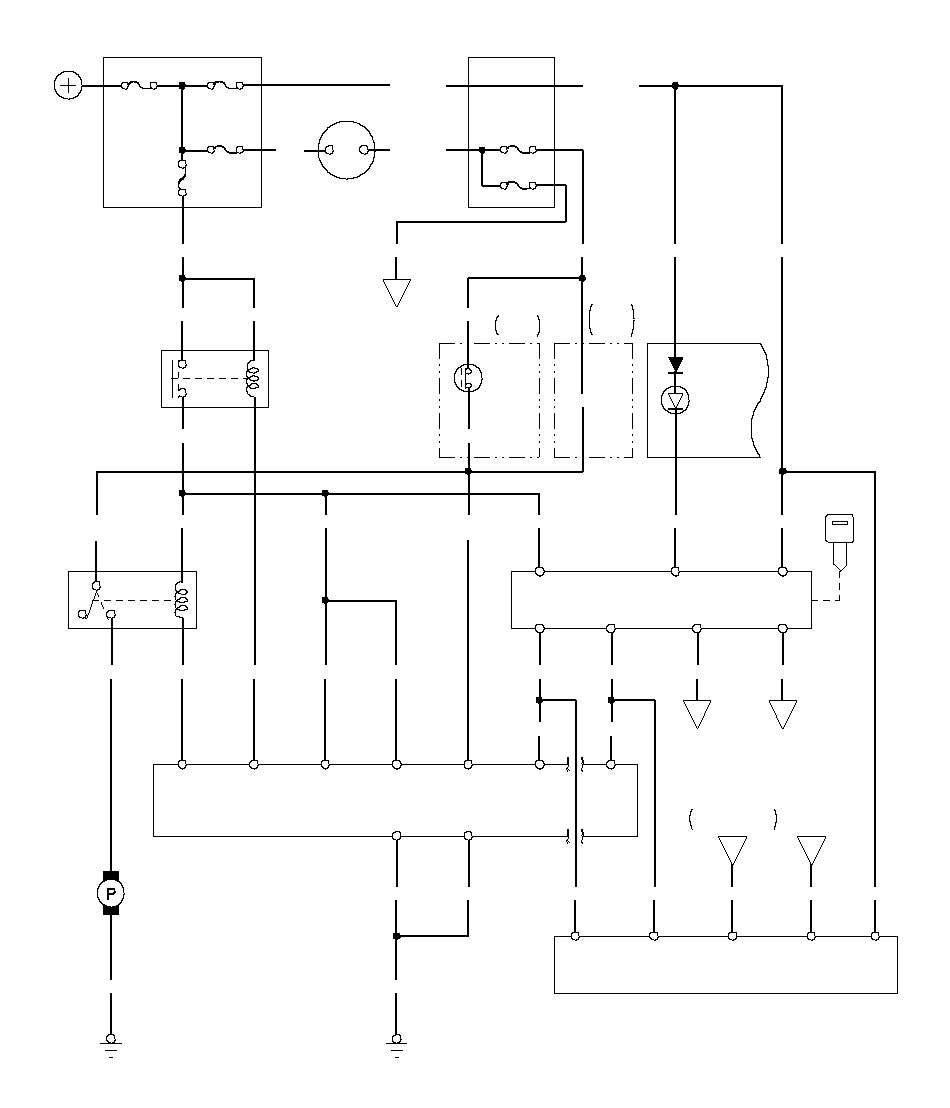

Электрическая схема системы иммобилайзера
Применимость для следующих годов выпуска и кузовов: 2002, 2003, GD1, GD3, GD5
A
A
ПРЕДОХРАНИТЕЛЬ № 16 (7,5A)
под панелью приборов
блок предохранителей/реле
СБОРКА
ДАТЧИК
YEL
3
4
BLU/RED
WHT/RED
5
ПОДСВЕТКА (LED)
ИНДИКАТОР
ИММОБИЛАЙЗЕР
BRN/YEL
1
БЛОК IMOES
BRN/YEL
БЛОК
IMOES
YEL
№ 16 (7,5A)
WHT/RED
BLK/YEL
BLK/YEL
RED/BLU
WHT/RED
№ 1 (80A)
№ 3 (50A)
KR
KG, KE,
YEL/BLK
СБОРКА
ДАТЧИК
: Кроме KG, KE, KR
[ ]
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
№ 8 (15A)
№ 20
(15A)
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
WHT/RED
GRN/YEL
YEL/GRN
WHT/RED
КЛЮЧ
ПРИЕМНОЕ УСТРОЙСТВО БЛОКА УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ
RED/YEL
1
2
3
6
BRN/YEL
YEL/BLK
Блок ECM/PCM
BRN/YEL
G101
BRN/YEL
BLK
G402
ТОПЛИВО
НАСОС
(FP)
IMO FPR
IGP2
IG1
MRLY
LG3
LG1
WHT/RED
РЕЛЕ 1
ОСНОВНОЙ
PGM−FI
PGM−FI
ОСНОВНОЙ
РЕЛЕ 2
LG2
BRN/YEL
E1
A2
E9
E7
E3
E27
A3
A23
A24
WHT/BLK
WHT/BLK
WHT/BLK
YEL/BLK
YEL/BLK
7
5
BLU/ORN
YEL/BLK
YEL/BLK
IMOCD
4
GRY
GRN/ORN
РАЗЪЕМ
РАЗЪЕМ
(DLC)
·
·
ДАТЧИК УРОВНЯ
ДАТЧИК ТОРМОЗА
YEL/BLK
RED/BLU
RED/BLU
2
YEL/BLK
BLK/YEL
ВЫКЛЮЧАТЕЛЬ
ИНЕРЦИЯ
IGP1
KG, KE,
Кроме
KR
YEL/BLK
[BLK/YEL]
[BLK/YEL]
A1
C21
ПОД ПАНЕЛЬЮ ПРИБОРОВ
БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
BAT
IG1
ЗАМОК ЗАЖИГАНИЯ
WHT
BLK/YEL
№ 11 (15A)
ПАРКОВКА
ТОРМОЗНАЯ ЖИДКОСТЬ
}
