Руководство по обслуживанию и ремонту Honda Jazz/Fit
1 поколения

Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

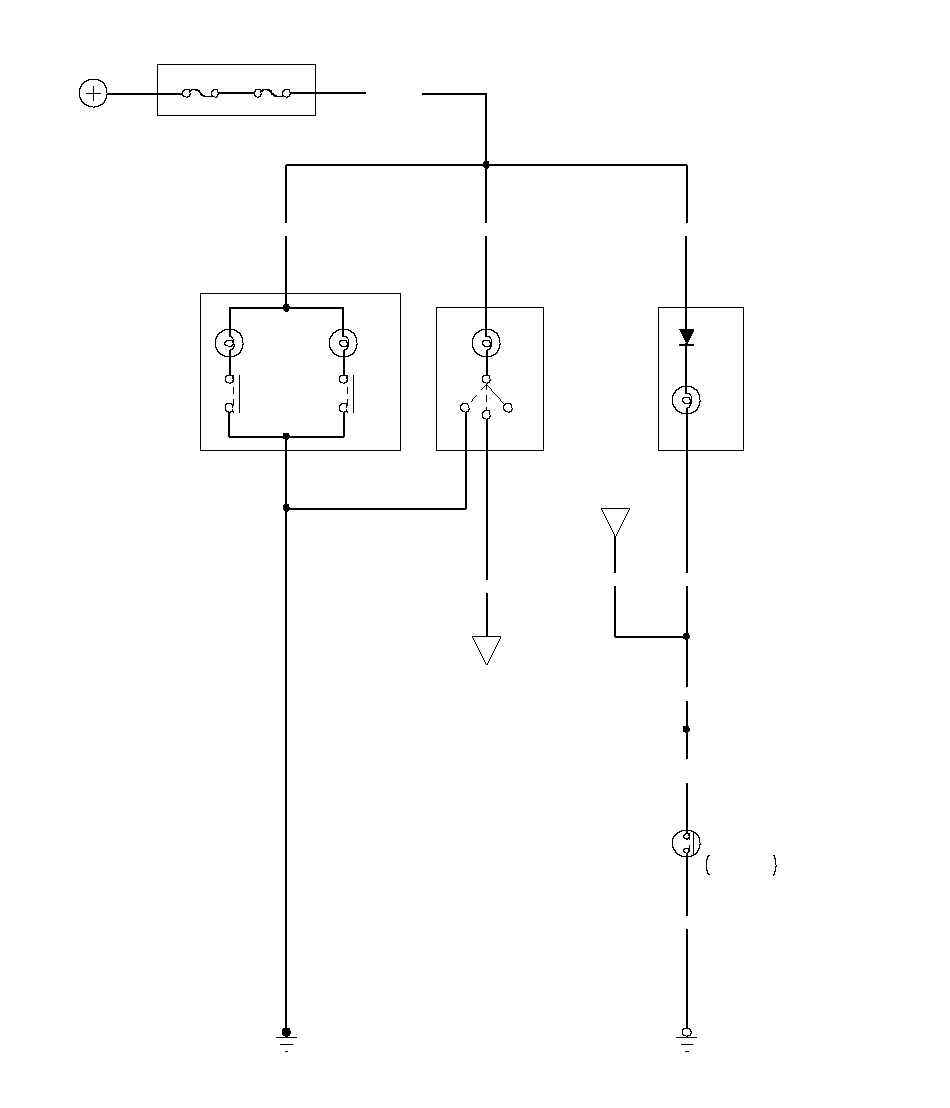

    • Электрическая схема внутреннего освещения - без люка крыши

    Применимость для следующих годов выпуска и кузовов: 2002, 2003, GD1, GD3, GD5

    *2

    : Без функции суперблокировки

    *1

    : С функцией суперблокировки

    : ПРК

    G502

    G501

    : ЛРК

    *2

    *1

    BLK

    GRN/RED

    ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

    СВЕТ

    ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

    1

    2

    GRN/RED

    GRN/RED

    GRN/RED

    Дверь багажного отделения открыта

    Закрытый:

    ЗАМОК

    ВЫКЛЮЧАТЕЛЬ

    ДАТЧИК

    СБОРКА

    BLK

    СБОРКА

    ДАТЧИК

    2

    2

    (8Вт)

    2

    WHT/RED

    1

    (5 Вт)

    WHT/RED

    (8Вт)

    GRN/RED

    1

    ON

    OFF

    (8Вт)

    СВЕТ

    ПОТОЛОК

    ПЛАФОНЫ МЕСТНОГО ОСВЕЩЕНИЯ

    WHT/RED

    WHT/RED

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

    № 8 (15A)

    № 1 (80A)

    АККУМУЛЯТОРНАЯ БАТАРЕЯ

    }
