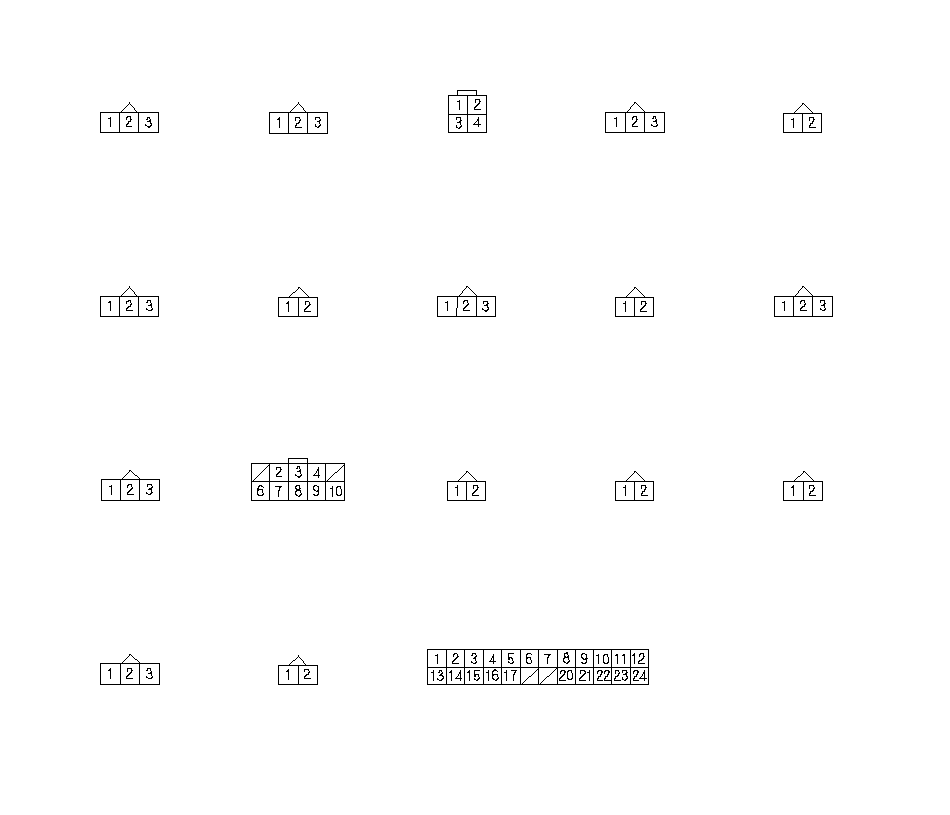

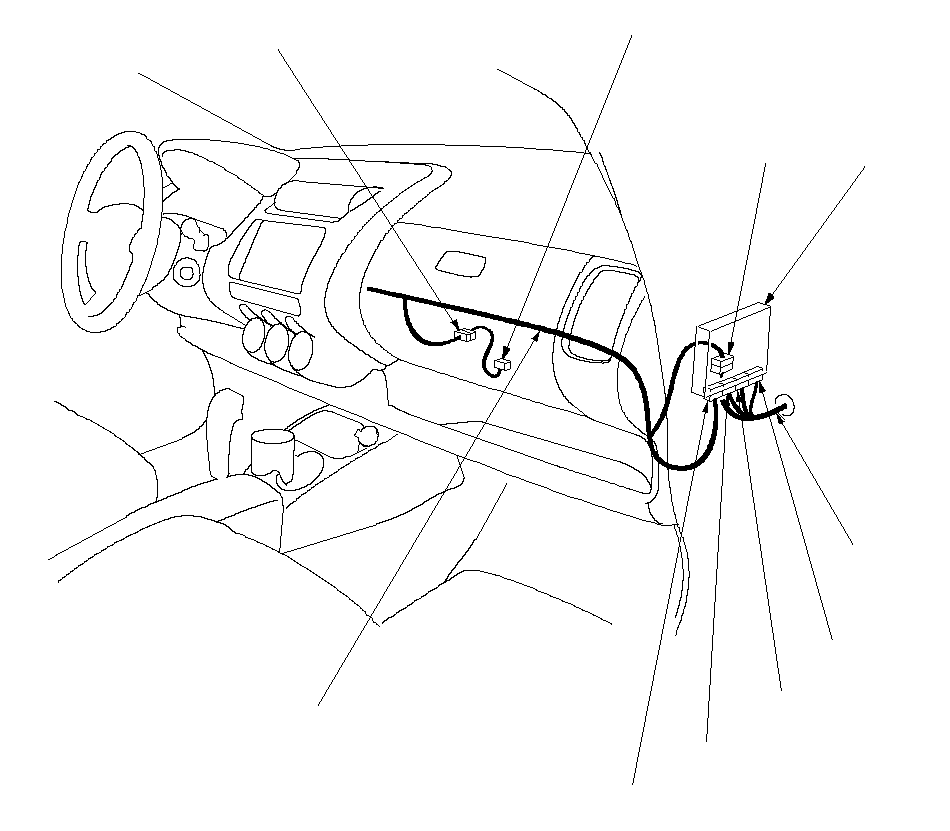

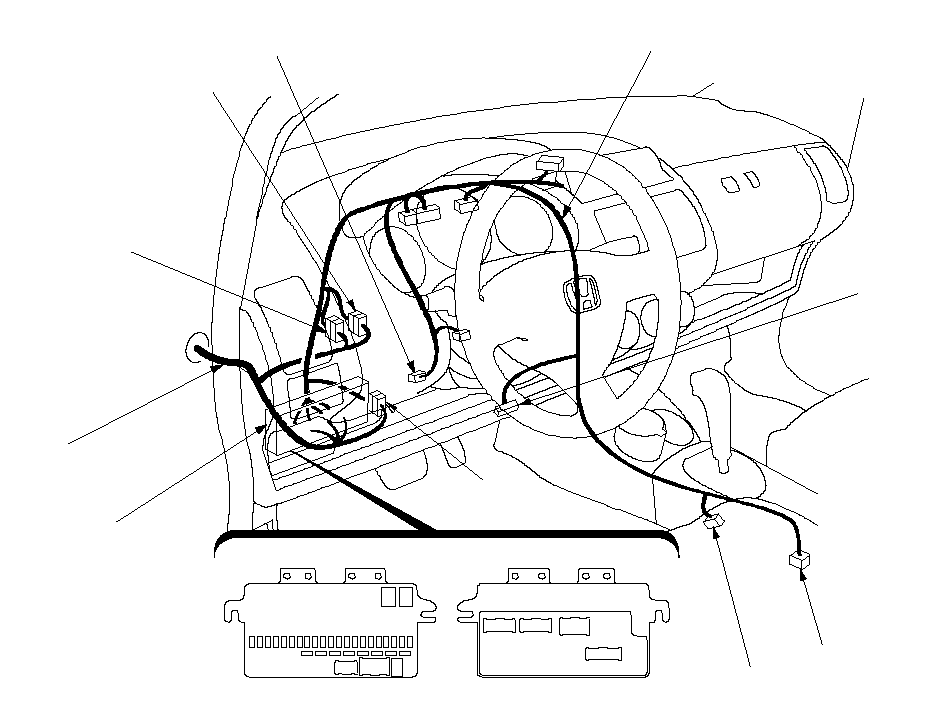

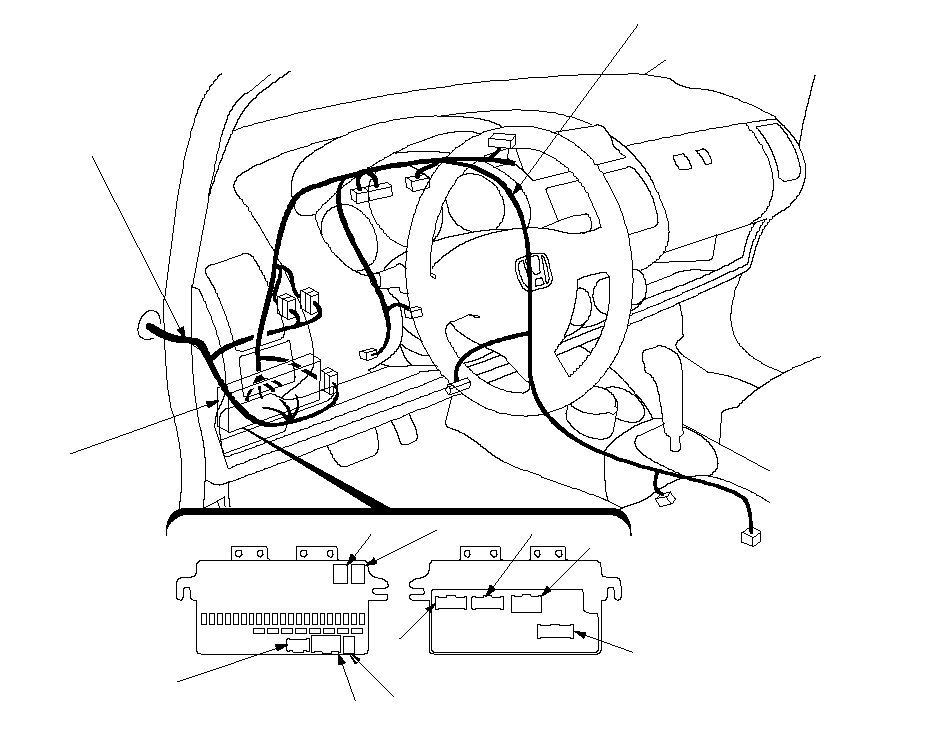

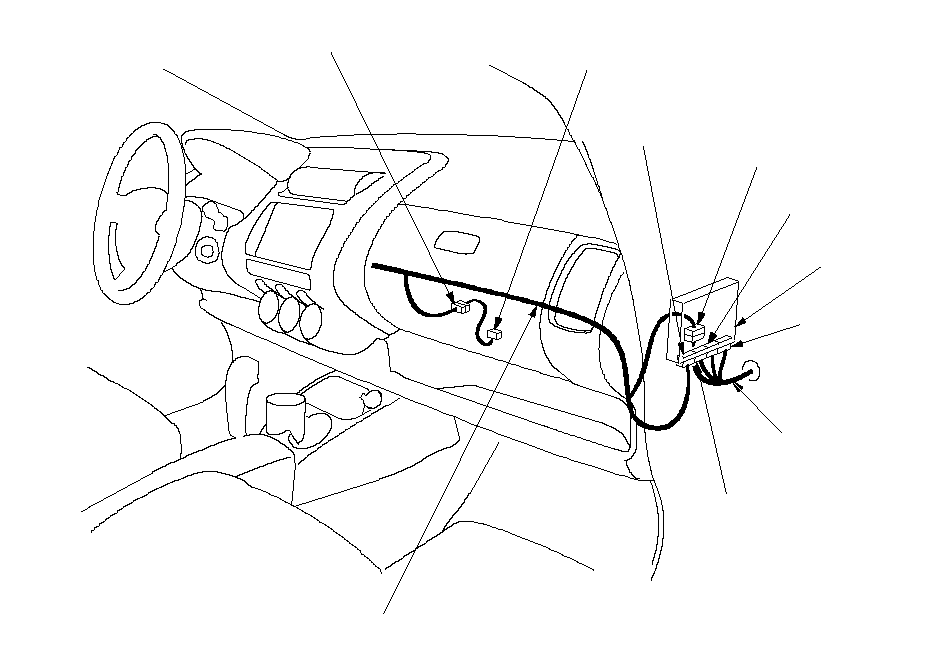

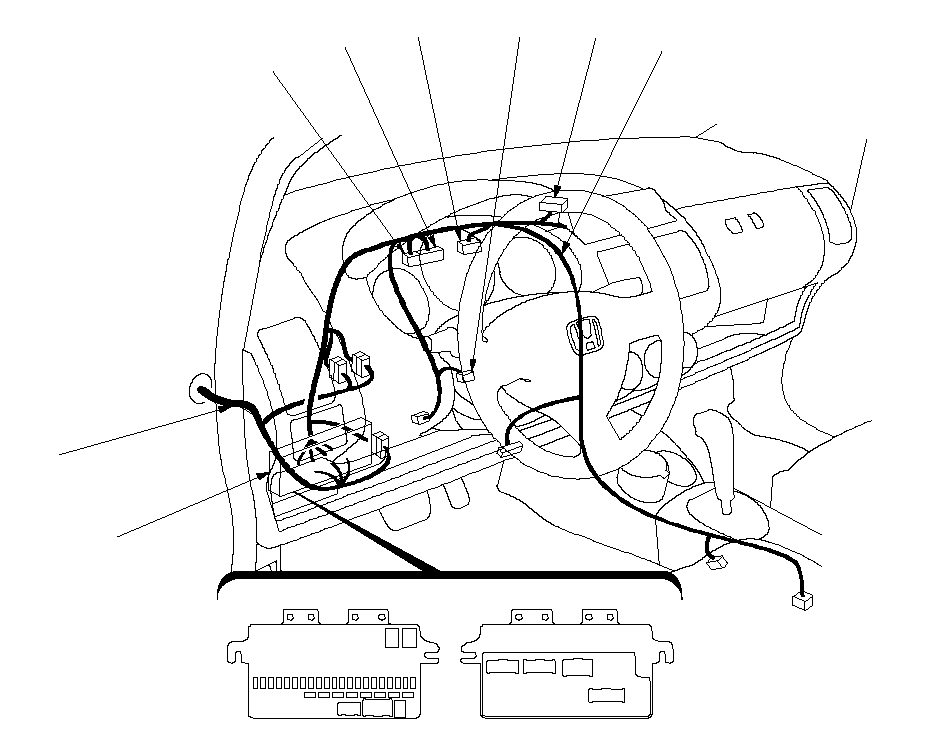

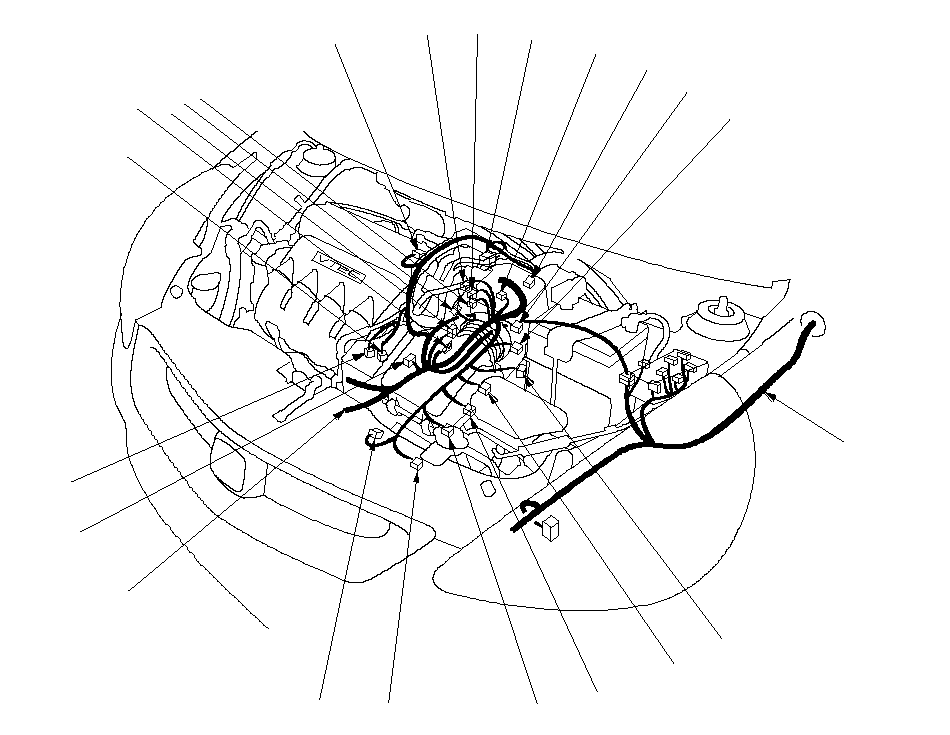

    Электрическая схема блока ЕСМ/РСМ (продолжение)


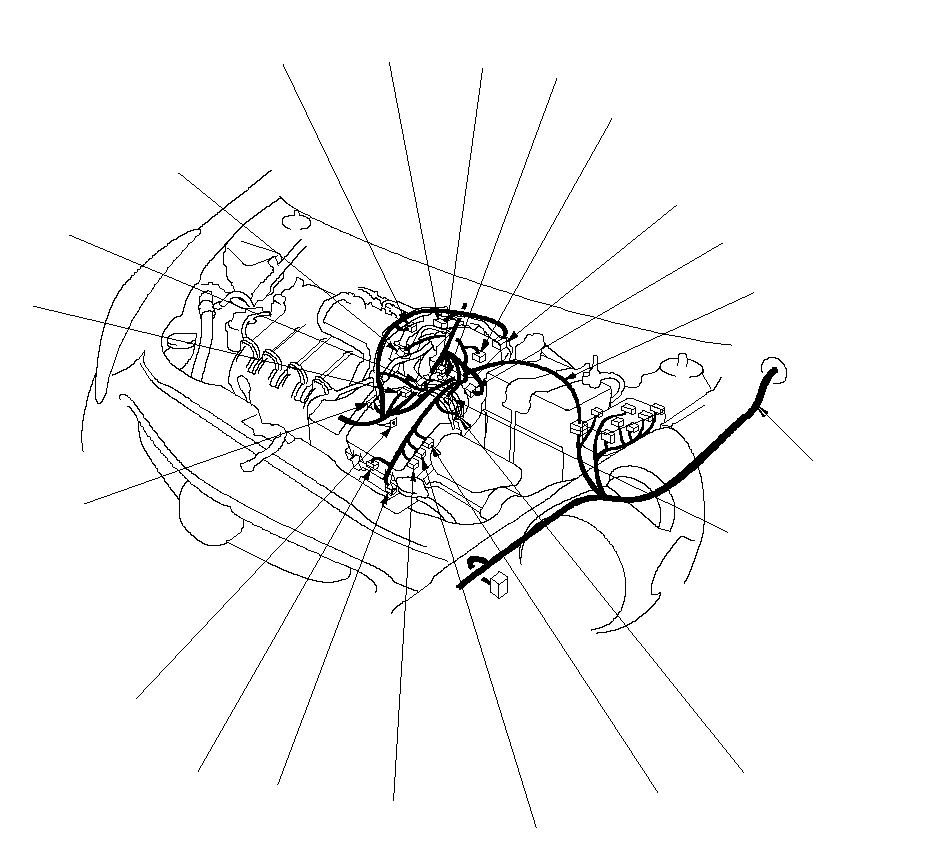

    Двигатель L13A3

    G101

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

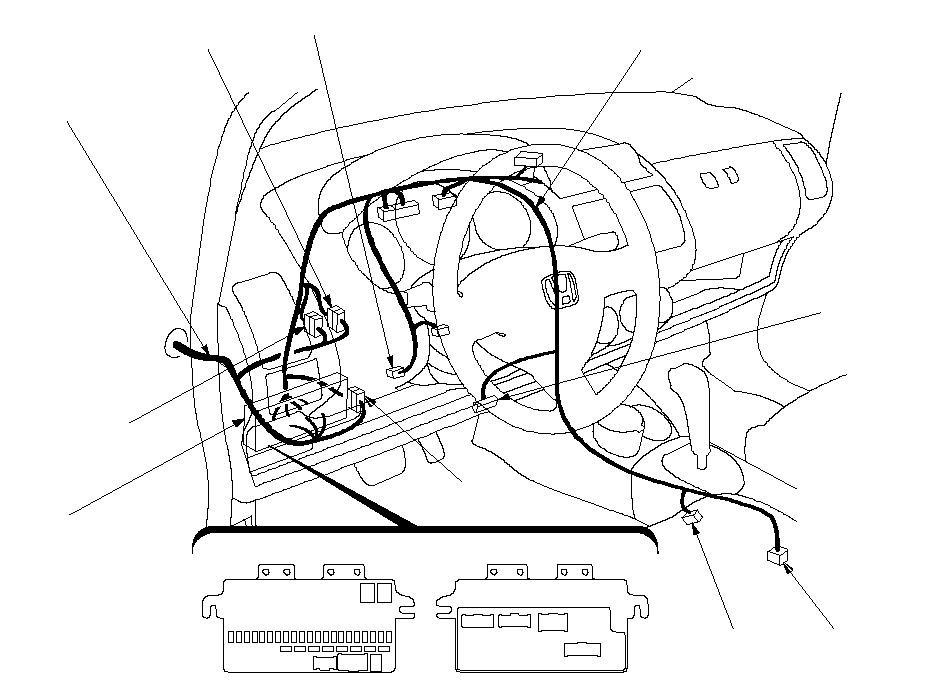

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    2

    3

    4

    5

    1

    16

    17

    18

    11

    12

    14

    13

    15

    10

    6

    7

    8

    9

    }

    ПЕРВИЧНЫЙ HO2S
    (ДАТЧИК 1) (3)

    ДАТЧИК
    ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
    ЖИДКОСТИ (ECT) (7)

    ДАТЧИК
    CMP (TDC) (6)

    ДАТЧИК
    СКОРОСТИ CVT (11) (CVT)

    ДАТЧИК СКОРОСТИ
    ВЕДОМОГО ШКИВА
    (10) (CVT)

    ПЕРЕКЛЮЧАТЕЛЬ
    РЕЖИМОВ
    ТРАНСМИССИИ
    (12) (CVT)

    КЛАПАН УПРАВЛЕНИЯ
    ДАВЛЕНИЕМ
    ВЕДУЩЕГО ШКИВА CVT
    (13) (CVT)

    КЛАПАН УПРАВЛЕНИЯ
    ДАВЛЕНИЕМ ФРИКЦИОНА
    ЗАПУСКА
    CVT
    (15) (CVT)

    ДАТЧИК СКОРОСТИ
    ВЕДУЩЕГО ШКИВА
    (16) (CVT)

    ЭЛЕКТРОМАГНИТ
    БЛОКИРАТОРА
    (17) (CVT)

    КЛАПАН IAC
    (1)

    24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ
    РАЗЪЕМ (18)

    ПОЗИЦИОННЫЙ ДАТЧИК
    ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TP)
    (2)

    ДАТЧИК ТЕМПЕРАТУРЫ
    ВОЗДУХА НА ВПУСКЕ (IAT)
    (9)

    КЛАПАН ПРОДУВКИ
    БАЧКА
    АБСОРБЕРА EVAP (5)

    ДАТЧИК АБСОЛЮТНОГО
    ДАВЛЕНИЯ ВОЗДУХА ВО
    ВПУСКНОМ КОЛЛЕКТОРЕ (MAР)
    (4)

    VSS
    (8) (МКП)

    КЛАПАН УПРАВЛЕНИЯ
    ДАВЛЕНИЕМ
    ВЕДОМОГО ШКИВА CVT
    (14) (CVT)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L13A3

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА

    2

    3

    4

    5

    1

    6

    7

    8

    9

    }

    БЛОК УПРАВЛЕНИЯ-
    МОДУЛЯТОРА ABS
    (9)

    2Р РАЗЪЕМ
    (1)

    ПРОВЕРКА
    РАЗЪЕМА ТАХОМЕТРА
    (2)

    ELD (3)

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (5)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (6)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (7)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (8)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (4)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

    Электрическая схема блока ЕСМ/РСМ (продолжение)


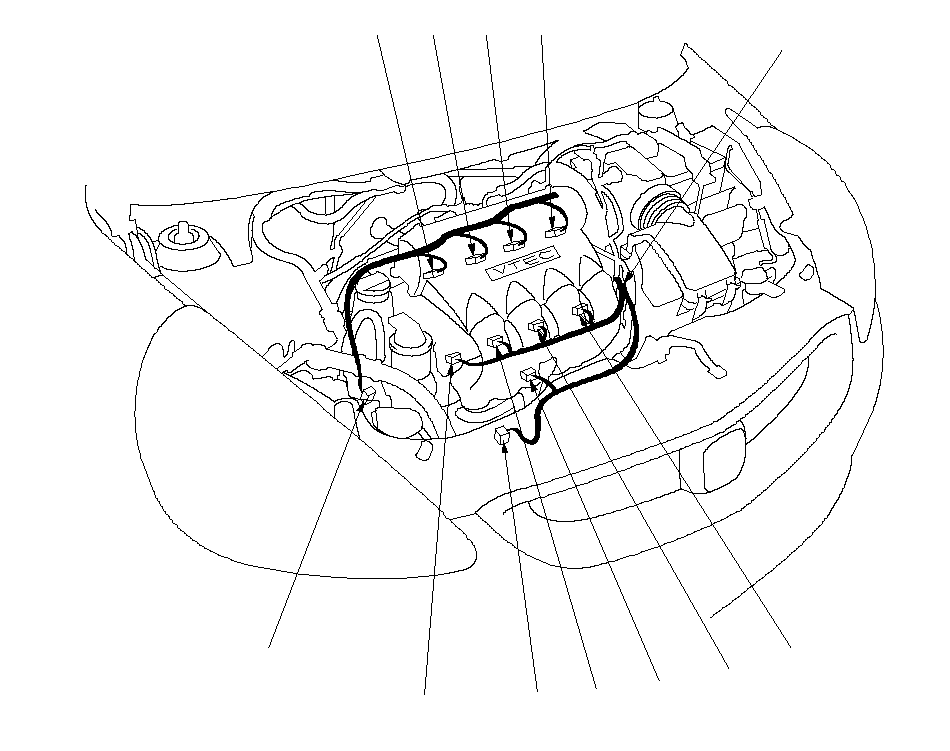

    Двигатель L13A3

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    2

    3

    4

    5

    1

    11

    12

    14

    13

    15

    10

    6

    7

    8

    9

    }

    ДАТЧИК CKP (15)

    ДАТЧИК ДЕТОНАЦИИ (9)

    КАТУШКА ЗАЖИГАНИЯ № 1
    СО СТОРОНЫ ВЫПУСКА (1)

    КАТУШКА ЗАЖИГАНИЯ № 3
    СО СТОРОНЫ ВПУСКА (3)

    ИНЖЕКТОР № 4 (7)

    ГЕНЕРАТОР (11)

    КАТУШКА ЗАЖИГАНИЯ № 2
    СО СТОРОНЫ ВЫПУСКА (2)

    КАТУШКА ЗАЖИГАНИЯ № 3
    СО СТОРОНЫ ВЫПУСКА (4)

    КАТУШКА ЗАЖИГАНИЯ № 4
    СО СТОРОНЫ ВЫПУСКА (5)

    ИНЖЕКТОР № 2 (10)

    КАТУШКА ЗАЖИГАНИЯ № 2
    СО СТОРОНЫ ВПУСКА (12)

    ИНЖЕКТОР № 1 (13)

    КАТУШКА ЗАЖИГАНИЯ № 1
    СО СТОРОНЫ ВПУСКА (14)

    КАТУШКА ЗАЖИГАНИЯ № 4
    СО СТОРОНЫ ВПУСКА (6)

    ИНЖЕКТОР № 3 (8)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L13A3

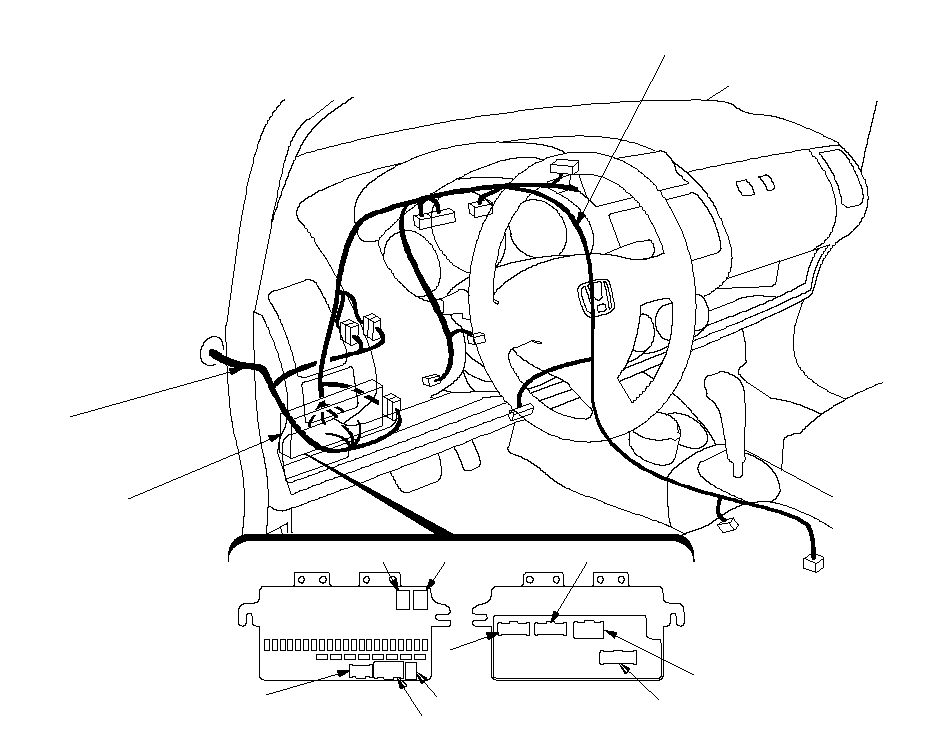

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    2

    3

    4

    5

    1

    }

    ПАНЕЛЬ ПРИБОРОВ
    (1)

    ПАНЕЛЬ ПРИБОРОВ
    (2)

    ПАНЕЛЬ ПРИБОРОВ
    (3)

    ЗАМОК ЗАЖИГАНИЯ
    (4)

    20Р СОЕДИНИТЕЛЬНЫЙ
    РАЗЪЕМ
    (5)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

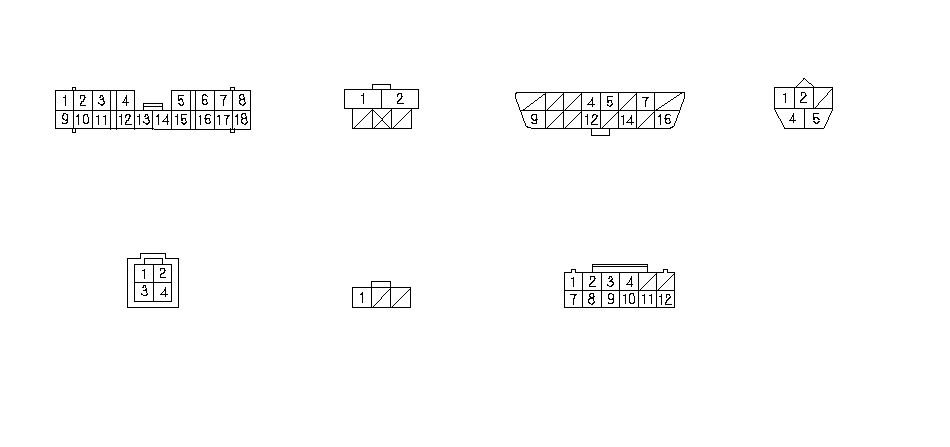

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L13A3

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    В ПАНЕЛИ ПРИБОРОВ

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    2

    3

    4

    5

    1

    6

    7

    }

    ВТОРИЧНЫЙ ДАТЧИК HO2S
    (ДАТЧИК 2) (5)

    ТОПЛИВНЫЙ НАСОС (4)

    РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
    (3)*

    3P РАЗЪЕМ
    (6)

    18P РАЗЪЕМ
    (1)

    12P РАЗЪЕМ
    (7)

    ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
    ПЕДАЛИ ТОРМОЗА
    (2)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-выходами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-выходами (одинарный контур): вид со стороны проводов
    *: Сторона клемм-входов

    }

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L13A3

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    ЗАДНЯЯ СТОРОНА

    ПЕРЕДНЯЯ
    СТОРОНА

    2

    3

    4

    5

    1

    6

    7

    8

    9

    }

    ГЛАВНОЕ РЕЛЕ 1
    МОДУЛЯ PGM-FI (FI MAIN)
    (1)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (3)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (6)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (7)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (8)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (9)

    ГЛАВНОЕ РЕЛЕ 2
    МОДУЛЯ PGM-FI (ТОПЛИВНЫЙ НАСОС)
    (2)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

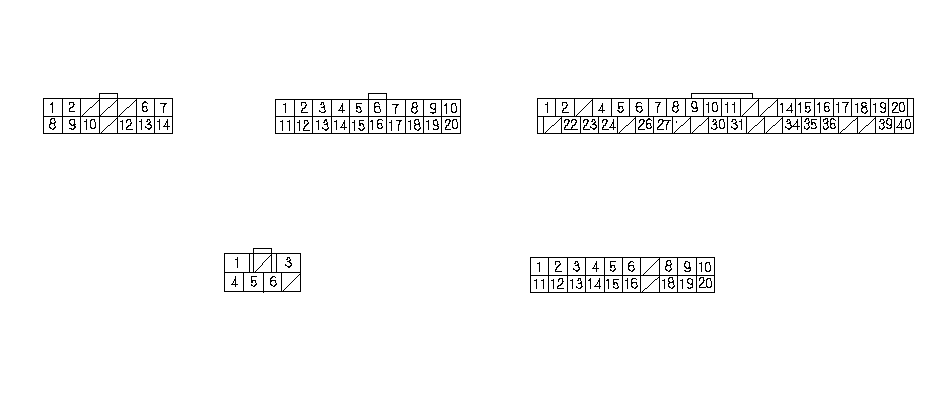

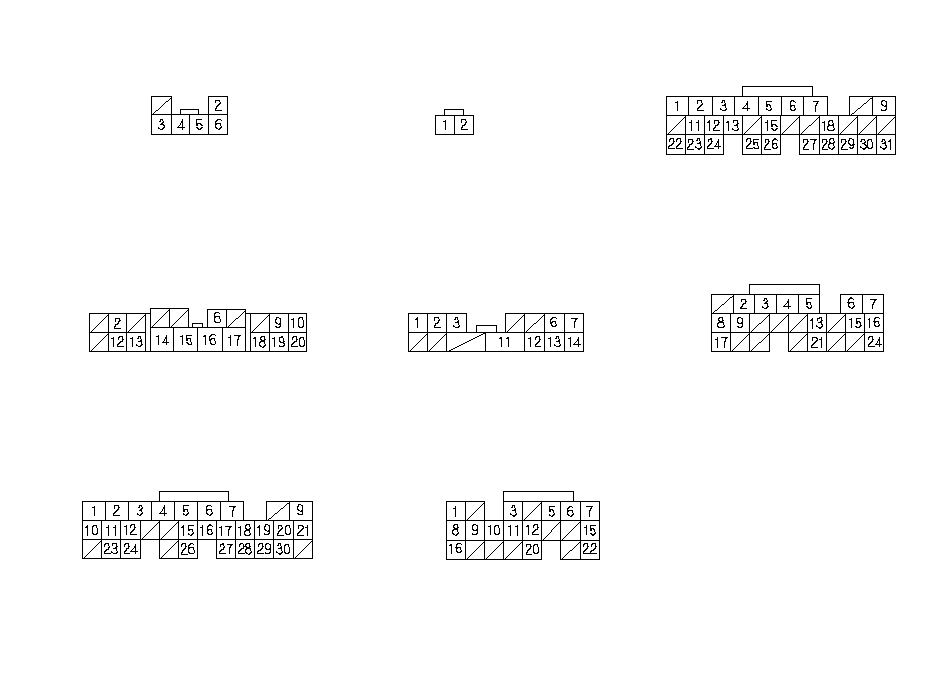

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L13A3

    ЕСМ/
    PCM

    ЖГУТ
    ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    ЖГУТ
    ПРОВОДОВ
    ДВИГАТЕЛЯ

    2

    3

    4

    5

    1

    6

    7

    }

    6Р РАЗЪЕМ
    (1)

    20P РАЗЪЕМ
    (3) (CVT)

    ДАТЧИК
    ИСПАРИТЕЛЯ (2)

    ECM/PCM A (4)

    ECM/PCM B (5)

    PCM C (6)

    ECM/PCM E (7)

    14P РАЗЪЕМ
    (3) (МКП)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

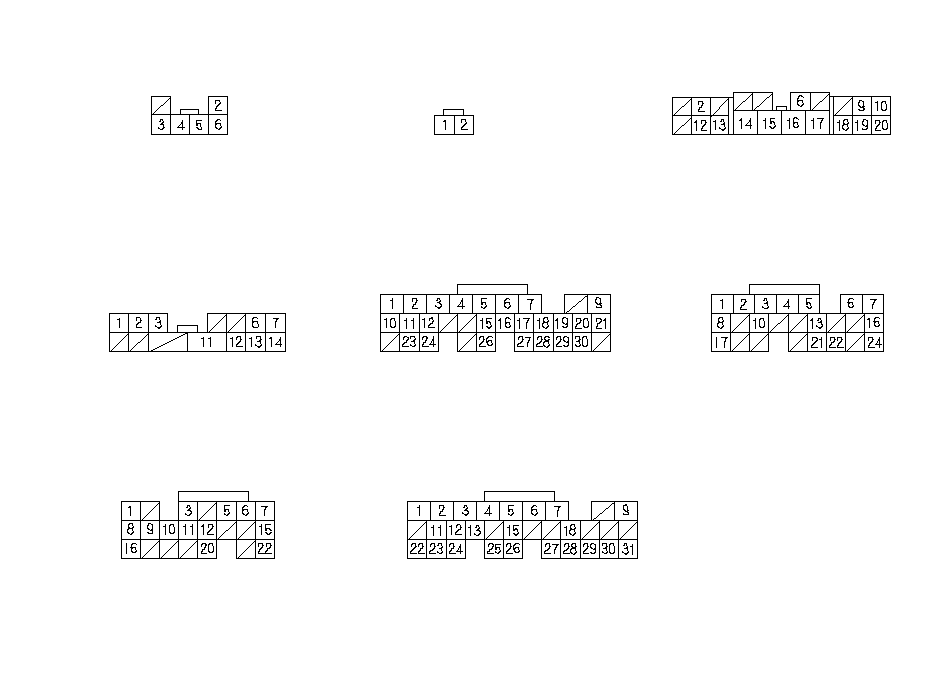

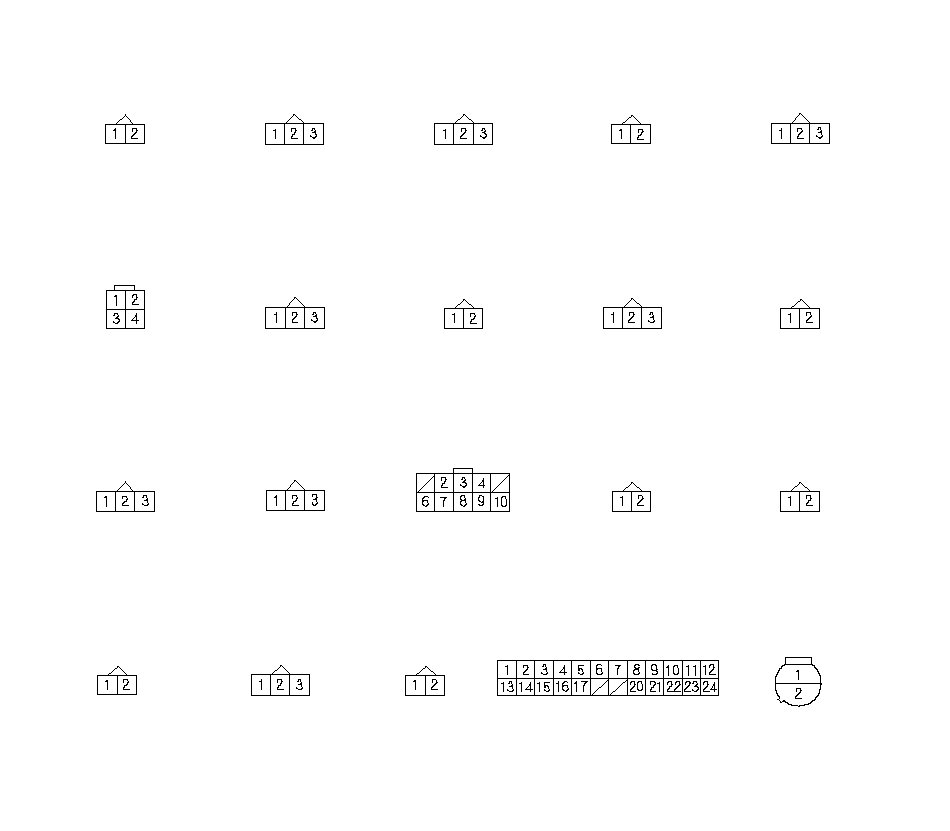

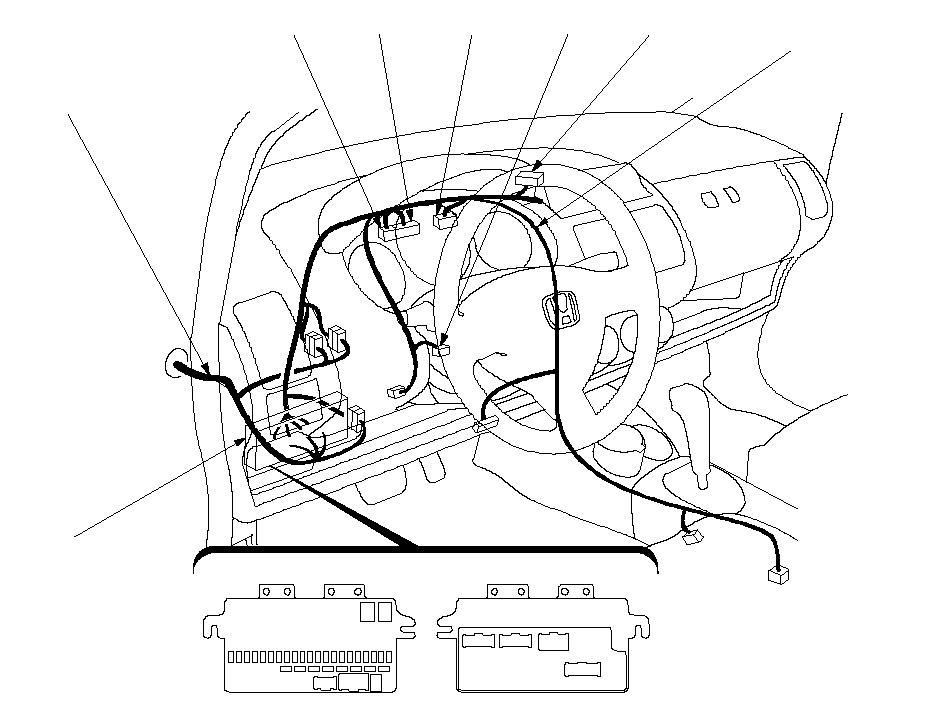

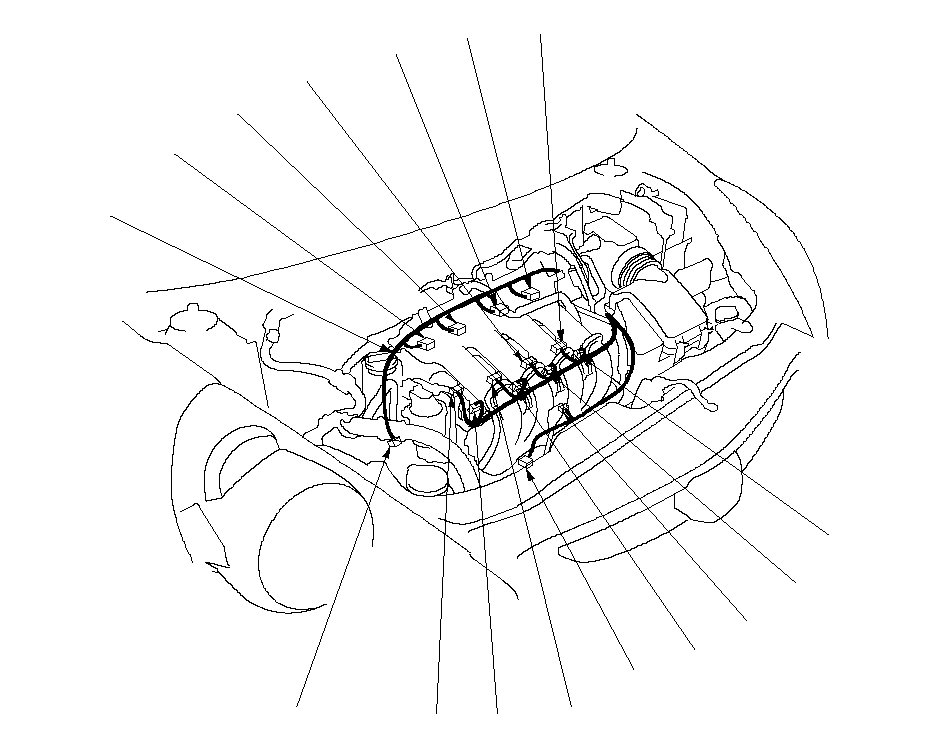

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L15A1

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ
    ДВИГАТЕЛЯ

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    2

    3

    4

    5

    1

    16

    17

    19

    18

    20

    11

    12

    14

    13

    15

    10

    6

    7

    8

    9

    G101

    }

    КЛАПАН ПРОДУВКИ
    БАЧКА
    АБСОРБЕРА EVAP (8)

    ДАТЧИК
    CMP (TDC) (7)

    ПЕРЕКЛЮЧАТЕЛЬ
    РЕЖИМОВ
    ТРАНСМИССИИ
    (13) (CVT)

    КЛАПАН УПРАВЛЕНИЯ
    ДАВЛЕНИЕМ
    ВЕДУЩЕГО ШКИВА CVT
    (14) (CVT)

    КЛАПАН УПРАВЛЕНИЯ
    ДАВЛЕНИЕМ
    ВЕДОМОГО ШКИВА CVT
    (15) (CVT)

    КЛАПАН УПРАВЛЕНИЯ
    ДАВЛЕНИЕМ ФРИКЦИОНА
    ЗАПУСКА
    CVT
    (16) (CVT)

    ДАТЧИК СКОРОСТИ
    ВЕДУЩЕГО ШКИВА
    (17) (CVT)

    ЭЛЕКТРОМАГНИТ
    БЛОКИРАТОРА
    (18) (CVT)

    24-КОНТАКТНЫЙ (24Р)
    ЭЛЕКТРИЧЕСКИЙ
    РАЗЪЕМ (19)

    ДАТЧИК ТЕМПЕРАТУРЫ
    ВОЗДУХА НА ВПУСКЕ (IAT)
    (10)

    ДАТЧИК ECT
    (4)

    ПЕРВИЧНЫЙ HO2S
    (ДАТЧИК 1) (6)

    ДАТЧИК
    СКОРОСТИ CVT (9) (CVT)

    ДАТЧИК СКОРОСТИ
    ВЕДОМОГО ШКИВА
    (12) (CVT)

    КЛАПАН IAC
    (2)

    ПОЗИЦИОННЫЙ
    ДАТЧИК
    ДРОССЕЛЬНОЙ
    ЗАСЛОНКИ (TP)
    (3)

    VSS
    (11) (МКП)

    ДАТЧИК
    ДАВЛЕНИЯ МАСЛА КОРОМЫСЛА
    (ДАТЧИК ДАВЛЕНИЯ
    МАСЛА VTEC) (20)
    (VTI-B модель)

    ДАТЧИК АБСОЛЮТНОГО
    ДАВЛЕНИЯ ВОЗДУХА ВО
    ВПУСКНОМ КОЛЛЕКТОРЕ (MAР)
    (5)

    ЭЛЕКТРОМАГНИТНЫЙ
    КЛАПАН УПРАВЛЕНИЯ
    МАСЛОМ КОРОМЫСЛА
    (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
    VTEC) (1)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

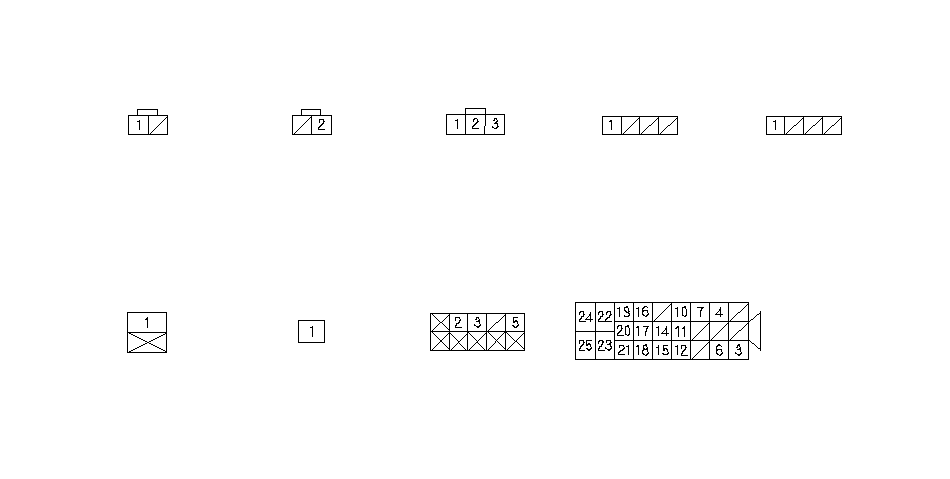

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L15A1

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    2

    3

    4

    5

    1

    6

    7

    8

    9

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА

    }

    БЛОК УПРАВЛЕНИЯ-
    МОДУЛЯТОРА ABS
    (9)

    2Р РАЗЪЕМ
    (1)

    ПРОВЕРКА
    РАЗЪЕМА ТАХОМЕТРА
    (2)

    ELD (3)

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (5)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (6)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (7)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (8)

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА
    (4)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

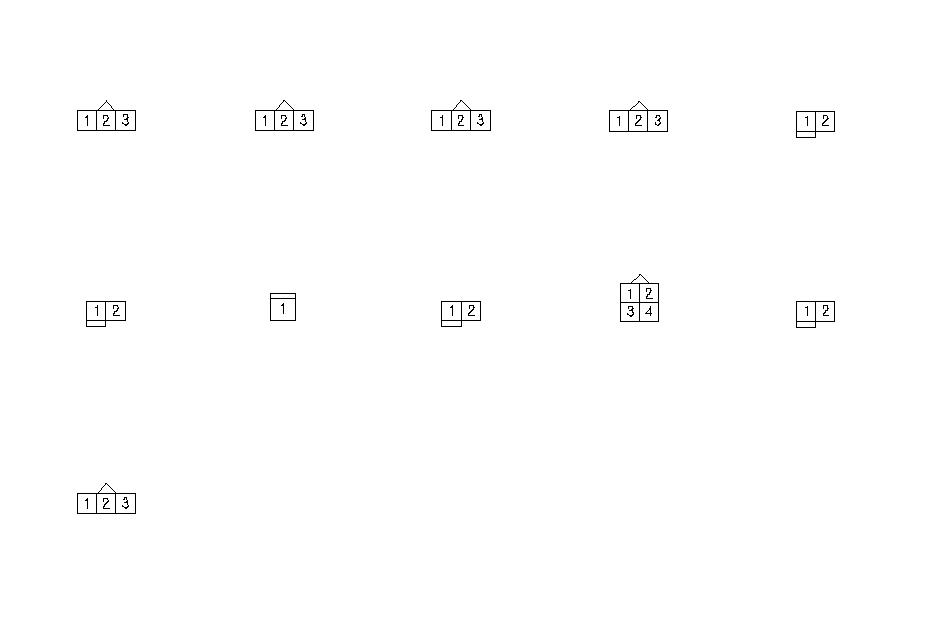

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L15A1

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ
    ДВИГАТЕЛЯ

    2

    3

    4

    5

    1

    11

    10

    6

    7

    8

    9

    }

    КАТУШКА
    ЗАЖИГАНИЯ № 1 (1)

    КАТУШКА
    ЗАЖИГАНИЯ № 3 (3)

    КАТУШКА
    ЗАЖИГАНИЯ № 2 (2)

    КАТУШКА
    ЗАЖИГАНИЯ № 3 (4)

    ИНЖЕКТОР № 1 (10)

    ИНЖЕКТОР № 2 (8)

    ИНЖЕКТОР № 4 (5)

    ИНЖЕКТОР № 3 (6)

    ДАТЧИК ДЕТОНАЦИИ (7)

    ГЕНЕРАТОР (9)

    ДАТЧИК CKP (11)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L15A1

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    2

    3

    4

    5

    1

    }

    ПАНЕЛЬ ПРИБОРОВ
    (1)

    ПАНЕЛЬ ПРИБОРОВ
    (2)

    ПАНЕЛЬ ПРИБОРОВ
    (3)

    ЗАМОК ЗАЖИГАНИЯ
    (4)

    20Р СОЕДИНИТЕЛЬНЫЙ
    РАЗЪЕМ
    (5)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

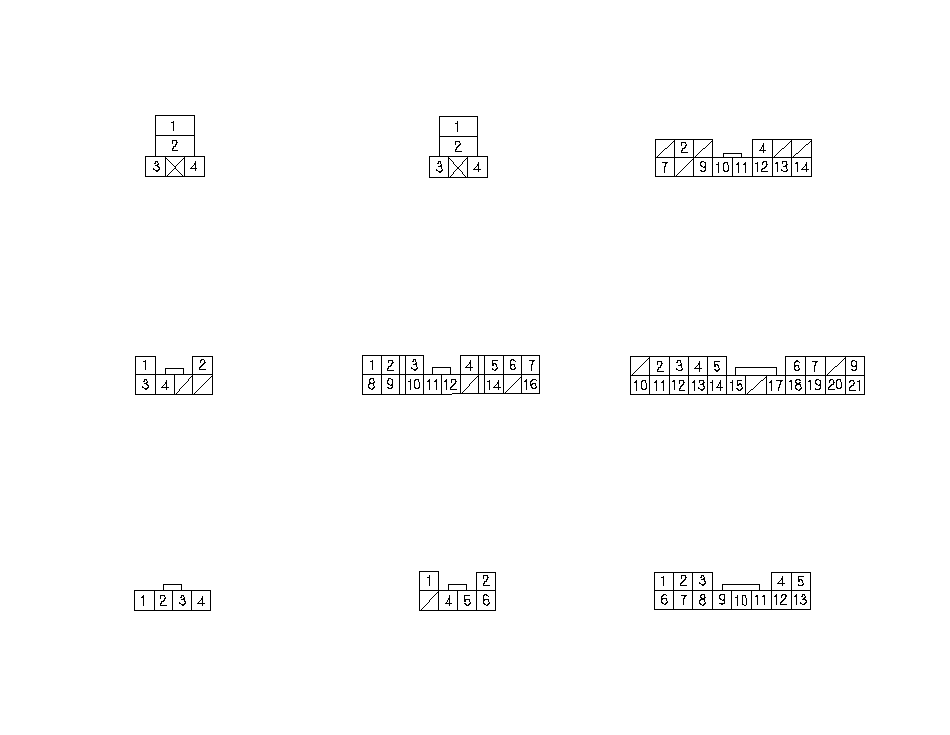

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L15A1

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    2

    3

    4

    5

    1

    6

    7

    }

    ВТОРИЧНЫЙ ДАТЧИК HO2S
    (ДАТЧИК 2) (5)

    ТОПЛИВНЫЙ НАСОС (4)

    РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
    (3)*

    3P РАЗЪЕМ
    (6)

    18P РАЗЪЕМ
    (1)

    12P РАЗЪЕМ
    (7)

    ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
    ПЕДАЛИ ТОРМОЗА
    (2)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
    *: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

    }

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L15A1

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ
    В ПАНЕЛИ ПРИБОРОВ

    ПЕРЕДНЯЯ СТОРОНА

    2

    3

    4

    5

    1

    6

    7

    8

    9

    ЗАДНЯЯ СТОРОНА

    }

    ГЛАВНОЕ РЕЛЕ 1
    МОДУЛЯ PGM-FI (FI MAIN)
    (1)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (3)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (6)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (7)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (8)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (9)

    ГЛАВНОЕ РЕЛЕ 2
    МОДУЛЯ PGM-FI (ТОПЛИВНЫЙ НАСОС)
    (2)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }

    Электрическая схема блока ЕСМ/РСМ (продолжение)


    Двигатель L15A1

    Блок ECM/PCM

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    2

    3

    4

    5

    1

    6

    7

    }

    6Р РАЗЪЕМ
    (1)

    20P РАЗЪЕМ
    (4) (CVT)

    ДАТЧИК
    ИСПАРИТЕЛЯ (2)

    ECM/PCM B (5)

    ECM/PCM A (6)

    PCM C (7) (CVT)

    14P РАЗЪЕМ
    (4) (МКП)

    ECM/PCM E (3)

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

    }
