Перечень предохранителей для компонентов
Применимость для следующих годов выпуска и кузовов: 2004, GD1, GD3
Блок реле и предохранителей в моторном отделении
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые узлы или цепи
|
|---|---|---|---|
|
1
|
80 А
|
———
|
Аккумулятор, распределение питания
|
|
2
|
40A
|
WHT/BLU
|
Блок управления EPS
|
|
3
|
50A
|
WHT
|
Замок зажигания (BAT)
|
|
4
|
40A
|
WHT/RED
|
блок управления-модулятора ABS
|
|
5
|
40A
|
WHT/BLU
|
Электродвигатель вентилятора салона
|
|
6
|
40A
|
WHT
|
Предохранители № 2, 3, 4, 13 и 14 (в блоке предохранителей/реле под панелью управления)
|
|
7
|
30A
|
BLU/RED
|
Предохранители № 18, 19 и 21 (в блоке реле/предохранителей под панелью приборов), обогреватель электрозеркал, электродвигатель люка крыши
|
|
8
|
15A
|
WHT/RED
|
Аудиоблок, потолочный плафон, разъем передачи данных, блок приборов, приемное устройство-блок управления иммобилайзера, блок кодов иммобилайзера, приемное усторойство системы дистанционного управления, навигационный блок, плафоны местного освещения, подсветка двери багажного отделения
|
|
9
|
10A
|
RED/BLK
|
Подсветка панели приборов, передние габаритные фонари, подсветка приборов, подсветка номерного знака, задние фонари
|
|
10
|
30A
*6
|
BLU/BLK
|
Электродвигатель вентилятора системы охлаждения
|
|
20A
*5
|
|||
|
11
|
30A
|
BLU/YEL
|
Реле муфты сцепления кондиционера
|
|
BLU/RED
|
Электродвигатель вентилятора конденсатора
|
||
|
12
|
20A
*1
|
RED
|
Правая фара
|
|
15A
*2
|
RED/WHT
|
Правая фара (блок HID, электромагнит переключения)
|
|
|
13
|
20A
*1
|
RED/YEL
|
Левая фара, индикатор дальнего света
|
|
15A
*2
|
BLU/RED
|
Левая фара (блок HID, электромагнит переключения), индикатор дальнего света
|
|
|
14
|
10A
|
WHT/BLK
|
Цепь управления указателя поворота/аварийного сигнала (встроен в блок приборов)
|
|
15
|
30A
|
WHT/GRN
|
блок управления-модулятора ABS
|
|
16
|
15A
*3
· 10A
*4
|
WHT/GRN
|
Блок управления-модулятора ABS, стоп-сигналы, ECM/PCM, электрическая цепь управления блокировкой переключения (встроена в блок приборов)
|
|
BLU/RED
|
Звуковой сигнал
|
||
|
Гнездо блока предохранителей/реле
|
Реле звукового сигнала
|
|
*1:
|
Кроме КU с фарами HID
|
|
*2:
|
КU с фарами HID
|
|
*3:
|
С разъемом освещения прицепа
|
|
*4:
|
Без разъема освещения прицепа
|
|
*5:
|
Кроме модели КМ
|
|
*6:
|
Модель КМ
|

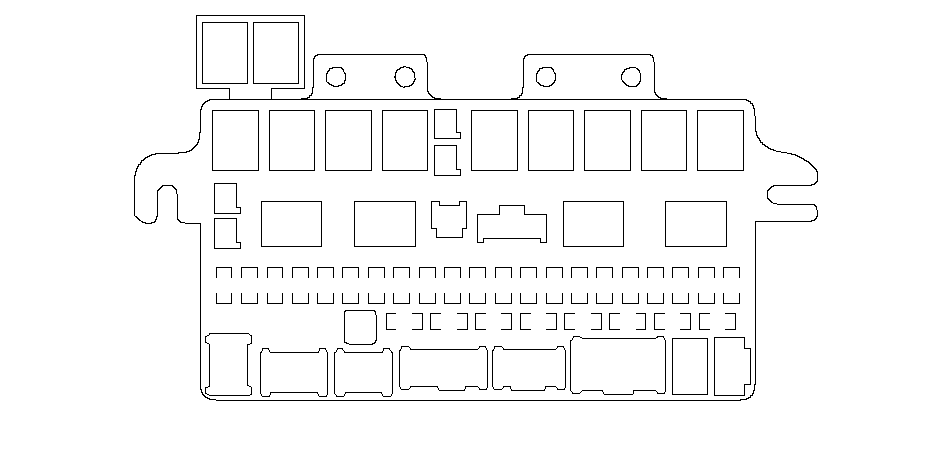

Блок реле и предохранителей под панелью управления
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые узлы или цепи
|
|---|---|---|---|
|
1
|
10A
|
YEL
|
Фонари заднего хода (MКП)
|
|
2
|
15A
|
BLK/RED
|
Катушка зажигания (задняя)
|
|
3
|
7,5A
|
YEL
|
Генератор, блок управления ЕРS, блок ELD, клапана продувки бачка абсорбера паров топлива EVAP, блок приборов, регулятор направления света фар, переключатель регулятора направления света фар, блок IMOES, блок приемного устройства дистанционного управления, первичный датчик HO2S, блок управления люком урыши (модели KK, KY, KU, KT и KN), электромагнит блокировки переключения (CVT), вторичный датчик HO2S, датчик скорости автомобиля (МКП)
|
|
4
|
10A
|
YEL/BLK
|
Цепь указателя поворота/аварийного сигнала (встроен в панель приборов)
|
|
5
|
7,5A
|
BLK/RED
|
ЕСМ (с управлением исполнительным механизмом дроссельной заслонки)
|
|
6
|
20A
|
GRN/BLK
|
Блок управления прерывистым режимом стеклоочистителя (встроен в переключатель стеклоочистителя/омывателя), электродвигатель омывателя заднего стекла, электродвигатель омывателя лобового стекла, электродвигатель омывателя лобового стекла
|
|
7
|
———
|
———
|
Не используется
|
|
8
|
———
|
———
|
Не используется
|
|
9
|
20A
|
BLK/ORN
|
Обогреватель заднего стекла (через переключатель обогревателя заднего стекла)
|
|
10
|
7,5A
|
BLK/YEL
|
Реле муфты сцепления компрессора кондиционера, переключатель кондиционера, реле электродвигателя отопителя, реле вентилятора конденсатора, блок климат-контроля, реле обогревателя электрозеркал, реле вентилятора радиатора
|
|
Гнездо блока предохранителей/реле
|
Резервный разъем
|
||
|
11
|
15A
|
BLK/YEL
|
ECM/PCM, топливный насос, инерционный выключатель, приемное устройство - блок управления иммобилайзером, блок SRS (VA)
|
|
12
|
10A
|
GRN
|
Блок управления стеклоподъемниками (встроен в главный выключатель стеклоподъемников), электродвигатель очистителя заднего стекла.
|
|
Гнездо блока предохранителей/реле
|
Реле электростеклоподъемника
|
||
|
13
|
10A
|
PNK
|
Блок SRS (VB)
|
|
14
|
15A
|
WHT/BLK
|
Датчик CKP, датчик TDC, ECM/PCM, инжекторы, клапан IAC, главное реле1 PGM-FI, главное реле2 PGM-FI
|
|
15
|
20A
|
YEL/RED
|
Электропривод стеклоподъемника задней левой двери (через выключатель стеклоподъемников)
|
|
16
|
20A
|
YEL/BLU
|
Электропривод стеклоподъемника правой двери (через выключатель стеклоподъемников)
|
|
17
|
20A
|
GRN/BLK
|
Электропривод стеклоподъемника двери переднего пассажира (через выключатель стеклоподъемника)
|
|
18
|
10A
|
WHT/GRN
|
Блок управления задними противотуманными фонарями (с передними противотуманными фонарями)
|
|
19
|
20A
|
BLU/RED
|
Электропривод люка крыши
|
|
20
|
———
|
———
|
Не используется
|
|
21
|
20A
|
BLU/BLK
|
Передние противотуманные фары
|
|
22
|
———
|
———
|
Не используется
|
|
23
|
———
|
———
|
Не используется
|
|
24
|
15A
|
BLK/WHT
|
Катушка зажигания (передняя)
|
|
25
|
7,5A
|
YEL
|
Блок управления-модулятор ABS (IG1)
|
|
26
|
7,5A
|
YEL/RED
|
Аудиоблок (без навигации), блок AVN (с навигацией), электромагнит блокировки ключа (CVT), блок навигации
|
|
Гнездо блока предохранителей/реле
|
Резервный разъем
|
||
|
27
|
15A
|
YEL/GRN
|
Гнездо питания аксессуров, прикуриватель
|
|
28
|
20A
|
WHT
|
Исполнительный механизм замков дверей, исполнительный механизм двери багажного отделения
|
|
29
|
20A
|
GRN/WHT
|
Привод стеклоподъемника окна водителя (через главный выключатель стеклоподъемников)
|
