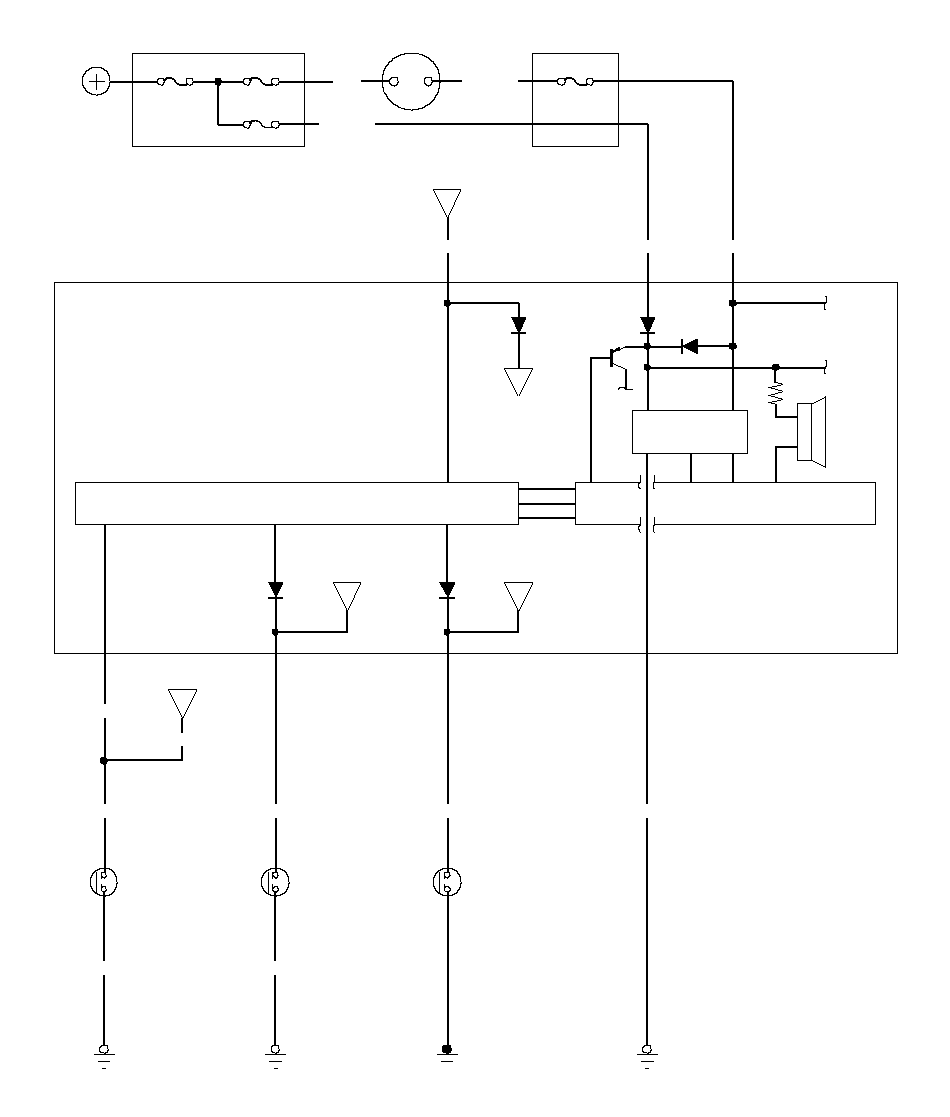

Электрическая схема системы напоминателя о ключе, находящемся в замке зажигания, о включенном освещении, о пристегивании ремней безопасности

BLU/RED

BLU/RED

G401

G501

2

1

BLK

1

2

BLK

ЗУММЕР

·

RED/BLK

A3

CPU

A9

G401

BLK

CPU

ПАНЕЛЬ УПРАВЛЕНИЯ

ЦЕПЬ УПРАВЛЕНИЯ НАПОМИНАТЕЛЯ О КЛЮЧЕ В ЗАМКЕ ЗАЖИГАНИЯ,
ВКЛЮЧЕННОМ ОСВЕЩЕНИИ, ПРИСТЕГИВАНИИ РЕМНЕЙ БЕЗОПАСНОСТИ

C15

A14

C5

ЦЕПЬ ПИТАНИЯ

A2

A1

YEL

WHT/RED

BLU/RED

GRN

BLU/RED

BLK/YEL

WHT/RED

BAT

IG1

ЗАМОК ЗАЖИГАНИЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

№ 3 (7,5A)

№ 3 (50A)

№ 8 (15A)

WHT

№ 1 (80A)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

ПРЕДОХРАНИТЕЛЬ № 9 (10 A)
(В блоке предохранителей/реле
моторного отсека)

СИГНАЛИЗАТОР
НАПОМИНАНИЯ О
ПРИСТЕГИВАНИИ
РЕМНЯ БЕЗОПАСНОСТИ

СВЕТОВОЙ
ИНДИКАТОР
ДВЕРЕЙ/ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

·

ДАТЧИК
ЗАМКА
ЗАЖИГАНИЯ
(Замкнут: ключ
вставлен)

ДАТЧИК
НЕПРИСТЕГНУТОГО
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ
(Замкнут: ремень
безопасности
не застегнут)

ДАТЧИК
ОТКРЫТОЙ ДВЕРИ
ВОДИТЕЛЯ
(Замкнут:
дверь открыта)

БЛОК
IMOES

ПОДСВЕТКА (LED)

СВЕТОДИОДНАЯ
ПОДСВЕТКА
ЖИДКОКРИСТАЛЛИЧЕСКОГО
ДИСПЛЕЯ
(LED)
