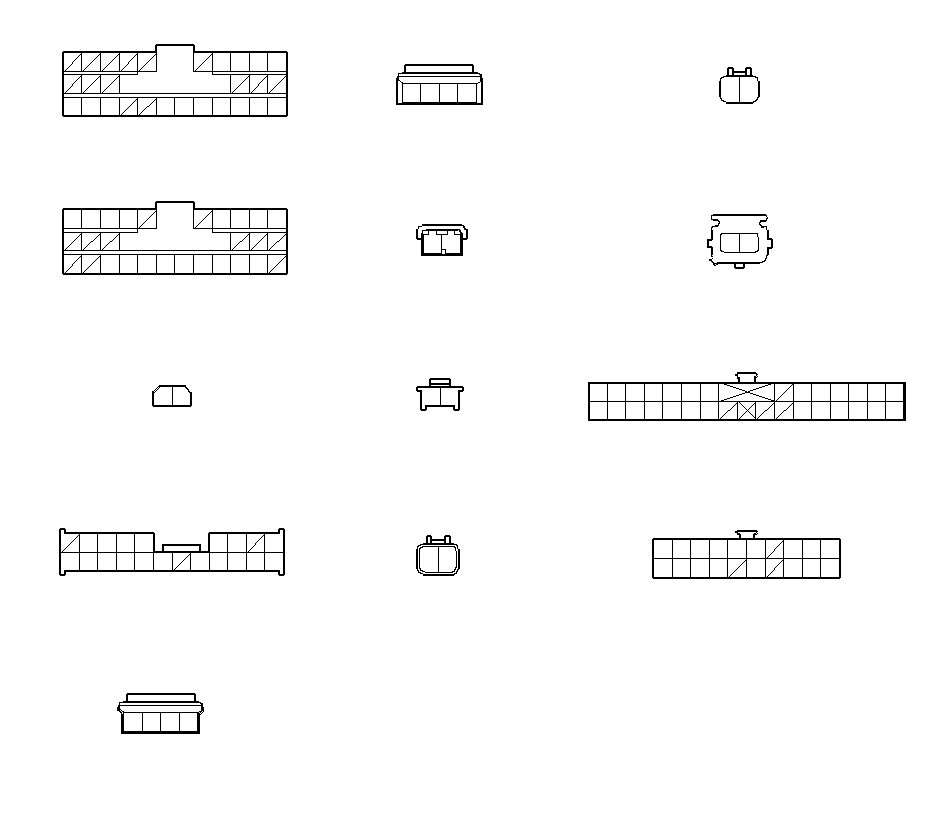

    • Разъемы системы SRS

    Применимость для следующих годов выпуска и кузовов: 2004, GD1, GD3
    Разъем № *1
    Жгут проводов и разъем
    Клемма
    Примечание *2
    См. №
    Вход
    Выход
    U1o
    28Р разъем жгута проводов панели приборов
    ○
    (2)
    1
    U2o
    28Р разъем жгута проводов пола
    ○
    (2)
    2
    I
    2Р разъем жгута проводов панели приборов
    ○
    (1)
    3
    D
    21Р разъем жгута проводов панели приборов
    ○
    4
    D1
    D1o
    2P разъем подушки безопасности водителя
    ○
    (1)(2)
    8
    D1i
    2P разъем поворотного контактора
    ○
    7
    D2
    D2o
    4P разъем поворотного контактора
    ○
    (1)
    6
    D2i
    4Р разъем жгута проводов панели приборов
    ○
    5
    Р1
    P1o
    2Р разъем подушки безопасности переднего пассажира
    ○
    (1)(2)
    8
    P1i
    2Р разъем жгута проводов панели приборов
    ○
    7
    TL1
    TL1o
    4Р разъем натяжителя левого бокового ремня безопасности
    ○
    (1)(2)
    8
    TL1i
    4Р разъем жгута проводов пола
    ○
    7
    TR1
    TR1o
    4Р разъем натяжителя правого бокового ремня безопасности
    ○
    (1)(2)
    8
    TR1i
    4Р разъем жгута проводов пола
    ○
    7
    TBL1
    TBL1o
    2Р разъем натяжителя внешней петли левого ремня безопасности.
    ○
    (1)(2)(3)
    10
    TBL1i
    2Р разъем жгута проводов пола
    ○
    (1)(3)
    11
    TBR1
    TBR1o
    2Р разъем натяжителя внешней петли правого ремня безопасности.
    ○
    (1)(2)(3)
    10
    TBR1i
    2Р разъем жгута проводов пола
    ○
    (1)(3)
    11
    SD
    SDo
    2P разъем боковой подушки безопасности водителя
    ○
    (1)(2)(3)
    9
    SDi
    2Р разъем жгута проводов пола
    ○
    10
    SP
    SPo
    2Р разъем боковой подушки безопасности переднего пассажира
    ○
    (1)(2)(3)
    9
    SPi
    2Р разъем жгута проводов пола
    ○
    10
    FS
    FSL1i
    4Р разъем дополнительного жгута проводов датчика лобового удара
    ○
    (1)(3)
    11
    FSR1i
    4Р разъем жгута проводов моторного отсека
    ○
    11
    FS2
    FS2o
    4Р разъем дополнительного жгута проводов датчика лобового удара
    ○
    (1)
    6
    FS2i
    4Р разъем жгута проводов панели приборов
    ○
    5
    FS3
    FS3o
    4Р разъем жгута проводов моторного отсека
    ○
    (1)
    6
    FS3i
    4Р разъем жгута проводов панели приборов
    ○
    5
    ID
    IDi
    2Р разъем жгута проводов пола
    ○
    (1)(3)
    11
    IP
    IPi
    2Р разъем жгута проводов пола
    ○
    (1)(3)
    11
    C1
    30P разъем жгута проводов панели приборов
    ○
    12
    C2
    20P разъем жгута проводов панели приборов
    ○
    13

    *1:
     Номера разъемов в этом разделе оригинальны и отличаются от номеров других разделов.
    *2:
     Примечание
    (1): Разъем с пружинной фиксацией
    (2): Со встроенным коротко-контактным разъемом
    (3): Водонепроницаемый разъем

    13

    4

    10

    12

    3

    19

    7

    20

    21

    9

    5

    14

    15

    17

    6

    18

    2

    11

    2

    1

    Сторона проводов клемм-выходов

    10

    9

    8

    7

    2

    1

    Сторона проводов клемм-выходов

    Сторона проводов клемм-выходов

    Сторона клемм-входов

    Сторона клемм-входов

    Сторона проводов клемм-выходов

    Сторона проводов клемм-выходов

    Сторона проводов клемм-выходов

    Сторона проводов клемм-выходов

    Сторона проводов клемм-выходов

    Сторона проводов клемм-выходов

    1

    2

    3

    4

    7.

    11.

    4

    3

    2

    1

    5.

    D2i, FS2i, FS3i, TL1o, TR1o

    Сторона клемм-входов

    2

    1

    3

    4

    26

    20

    24

    27

    22

    21

    19

    23

    25

    8

    18

    13

    3

    9

    10

    1

    2

    20

    19

    16

    14

    12

    11

    4

    5

    6

    11

    27

    10

    26

    4

    18

    7

    20

    15

    19

    21

    25

    28

    6

    5

    1

    12

    9

    17

    3

    16

    2

    13

    29

    14

    30

    25

    28

    18

    23

    17

    19

    22

    27

    24

    26

    9

    8

    10

    7

    12.

    C1

    13.

    C2

    D2o, TR1i, TL1i, FS2o, FS3o

    6.

    D1i, P1i

    8.

    D1o, P1o

    9.

    TBL1o, TBR1o, SDo, SPo

    10.

    TBL1i, TBR1i, SDi, SPi

    IDi, IPi, FSL1i, FSR1i

    D

    4.

    I

    3.

    U2o

    2.

    1.

    U1o

    Сторона проводов клемм-выходов

    2

    1

    2

    1

    1

    2

    2

    1

    }
