Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2006, GD3, GD5, GE3

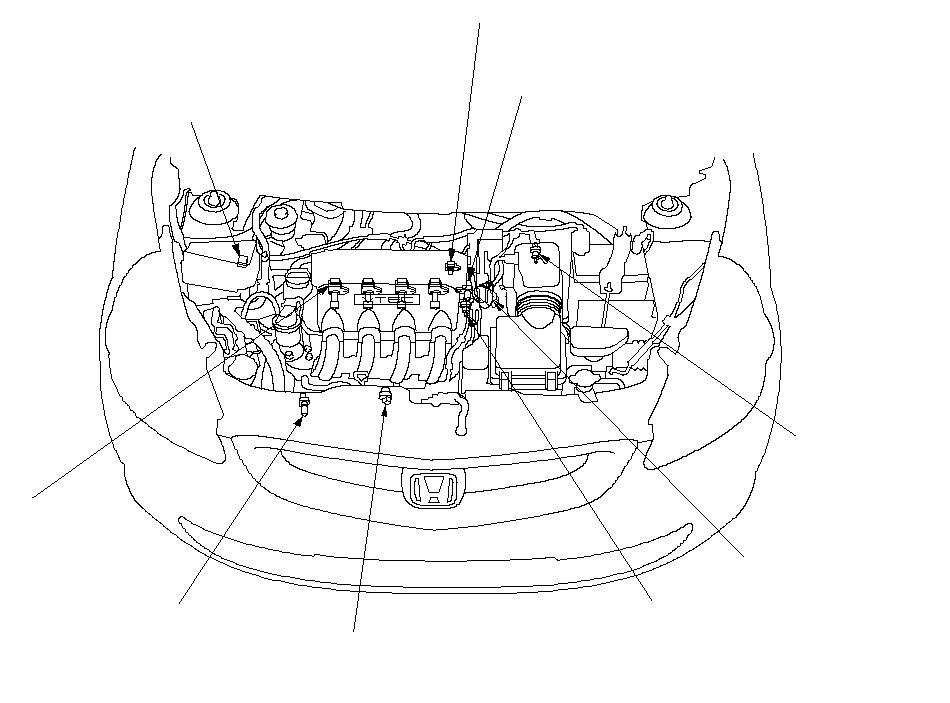

Двигатель L15A1 для моделей KQ, KZ

ТЕМПЕРАТУРА
ВОЗДУХА НА ВПУСКЕ
ДАТЧИК (IAT)
Замена,

в руководстве по ремонту
автомобиля,
P/N 62SAA00

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДАТЧИК (ЕСТ)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ДАТЧИК ДЕТОНАЦИИ
Замена,
в руководстве по ремонту автомобиля,
P/N 62SAA00

ПОЛОЖЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
ДАТЧИК (ТР)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)
ДАТЧИК

ЭЛЕКТРИЧЕСКИЙ
ДЕТЕКТОР НАГРУЗКИ (ELD)

КАТУШКА
ЗАЖИГАНИЯ

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
(ДАТЧИК (TDC) ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

АБСОЛЮТНОЕ ДАВЛЕНИЕ ВО ВПУСКНОМ КОЛЛЕКТОРЕ
ДАТЧИК ДАВЛЕНИЯ (MAP)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

}

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК НА ВЫХОДЕ (ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК (ПЕРВИЧНЫЙ HO2S)
(ДАТЧИК 1)
Замена,

}

Двигатель L12A3 для модели KN, двигатель L13A1 для моделей KN, KQ, двигатель L13A3 для модели KP, двигатель L13A5 для моделей KY, KZ, двигатель L15A2 для модели KZ

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
(ДАТЧИК (TDC) ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ТЕМПЕРАТУРА ВОЗДУХА НА ВПУСКЕ
ДАТЧИК (IAT)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ДЕТЕКТОР
ЭЛЕКТРИЧЕСКОЙ
НАГРУЗКИ
(ELD)

СТОРОНА ВЫХЛОПА
КАТУШКА ЗАЖИГАНИЯ

ДАТЧИК (ECT)ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДАТЧИК ДЕТОНАЦИИЗамена,

в руководстве по ремонту автомобиля,
P/N 62SAA00

ПОЛОЖЕНИЕ КОЛЕНЧАТОГО ВАЛА
ДАТЧИК (CKP)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

*: На рисунке показана модель c ЛРК.

ПОЛОЖЕНИЕ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
ДАТЧИК (ТР)

КАТУШКА ЗАЖИГАНИЯ
СО СТОРОНЫ ВПУСКА

}

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК НА ВЫХОДЕ (ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК (ПЕРВИЧНЫЙ HO2S)
(ДАТЧИК 1)
Замена,

}

LHD

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)/
МОДУЛЬ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ
(РСМ)
Общие инструкции по устранению неисправностей,

в дополнении к руководству по ремонту автомобиля
P/N 62SAA25

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,

в дополнении к руководству по ремонту автомобиля P/N 62SAA25

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ

}

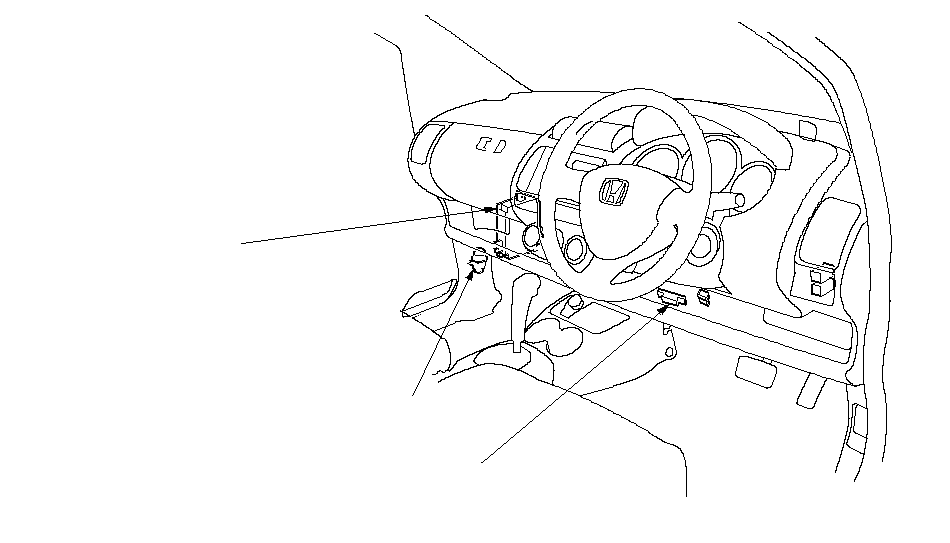

RHD

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)/
МОДУЛЬ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ
(РСМ)
Общие инструкции по устранению неисправностей,

в дополнении к руководству
по ремонту автомобиля P/N 62SAA25

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,

в дополнении к руководству по ремонту автомобиля P/N 62SAA25

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ

}
