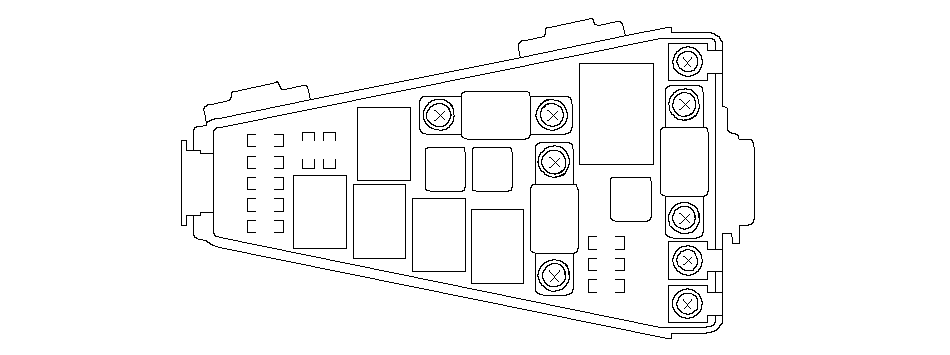

Перечень предохранителей для компонентов

1

80 A

———

Аккумуляторная батарея, распределение мощности

2

40 A

WHT/BLU (белый/синий)

блок управления EPS

3

50 A

WHT (белый)

Замок зажигания (BAT)

4

30 A

WHT/RED (белый/красный)

Электронный блок управления-модулятор VSA

5

40 A

WHT/BLU (белый/синий)

Электродвигатель вентилятора салона

6

40 A

WHT (белый)

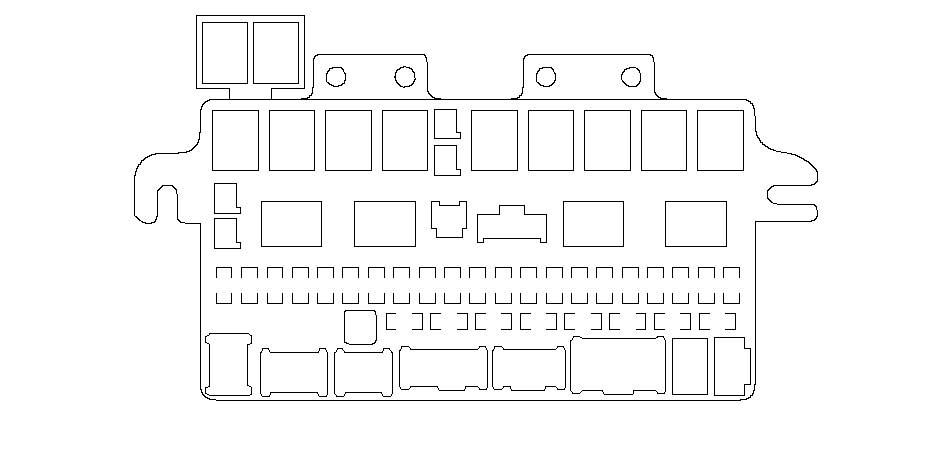

Предохранители №№ 2, 3, 4, 13 и 14 (в блоке предохранителей/реле под панелью управления)

7

30 A

BLU/RED (синий/красный)

Предохранители № 18, 19 и 21 (в блоке реле/предохранителей под панелью приборов), электродвигатель люка крыши

8

15 A

WHT/RED (белый/красный)

Аудиоблок, потолочный плафон, разъем передачи данных, блок приборов, приемное устройство-блок управления иммобилайзера, блок кодов иммобилайзера, приемное устройство системы дистанционного управления, навигационный блок, плафоны местного освещения, подсветка двери багажного отделения

9

10 A

RED/BLK (красный/черный)

Подсветка панели приборов, передние габаритные фонари, подсветка приборов, подсветка номерного знака, задние фонари

10

30 A

BLU/BLK

Электродвигатель вентилятора системы охлаждения

11

30 A

синий/желтый

Реле муфты сцепления кондиционера

BLU/RED (синий/красный)

Электродвигатель вентилятора конденсатора

12

20 A

RED (красный)

Правая фара

RED/WHT (красный/белый)

Правая фара (блок HID, обмотка реле переключения)

13

20 A

RED/YEL (красный/желтый)

Левая фара, индикатор дальнего света

BLU/RED (синий/красный)

Левая фара (блок HID, обмотка реле переключения), индикатор дальнего света

14

10 A

WHT/BLК (белый/черный)

Цепь управления указателя поворота/аварийного сигнала (встроен в блок приборов)

15

30 A

WHT/GRN (белый/зеленый)

Электронный блок управления-модулятор VSA

16

15 A

WHT/GRN (белый/зеленый)

Стоп-сигналы, ЕСМ, электрическая цепь управления блокировкой переключения (встроена в блок приборов), блок управления-модулятора VSA

BLU/RED (синий/красный)

Звуковой сигнал

Гнездо блока предохранителей/реле

Реле звукового сигнала

1

10 A

YEL (желтый)

Фонари заднего хода (MКП)

2

15 A

BLK/RED (черный/красный)

Катушка зажигания (задняя)

3

7,5 A

YEL (желтый)

Генератор, блок управления ЕРS, блок ELD, клапана продувки бачка абсорбера паров топлива EVAP, блок приборов, регулятор направления света фар, переключатель регулятора направления света фар, блок IMOES, блок приемного устройства дистанционного управления, первичный датчик HO2S, вторичный датчик HO2S, датчик скорости автомобиля (МКП)

4

10 A

YEL/BLK

Цепь указателя поворота/аварийного сигнала (встроен в панель приборов)

5

7,5 A

BLK/RED (черный/красный)

ЕСМ (с управлением исполнительным механизмом дроссельной заслонки)

6

20 A

GRN/BLK

Блок управления прерывистым режимом стеклоочистителя (встроен в переключатель стеклоочистителя/омывателя), электродвигатель омывателя заднего стекла, электродвигатель омывателя лобового стекла, электродвигатель омывателя лобового стекла

7

———

———

Не используется

8

———

———

Не используется

9

20 A

BLK/ORN

Блок климат-контроля (через реле обогревателя заднего стекла), обогреватель заднего стекла (через реле обогревателя заднего стекла)

10

7,5 A

BLK/YEL (черный/желтый)

Реле муфты сцепления компрессора кондиционера, переключатель кондиционера, реле электродвигателя отопителя, реле вентилятора конденсатора, блок климат-контроля, реле обогревателя электрозеркал, реле вентилятора радиатора

Гнездо блока предохранителей/реле

Резервный разъем

11

15 A

BLK/YEL (черный/желтый)

ЕСМ, топливный насос, инерционный выключатель, приемное устройство - блок управления иммобилайзером, блок SRS (VA)

12

10 A

GRN (зеленый)

Блок управления стеклоподъемниками (встроен в главный выключатель стеклоподъемников), электродвигатель очистителя заднего стекла.

Гнездо блока предохранителей/реле

Реле электростеклоподъемника

13

10 A

PNK (Розовый)

Блок SRS (VB)

14

15 A

WHT/BLК (белый/черный)

Датчик CKP, датчик TDC, ЕСМ, инжекторы, клапан IAC, главное реле1 PGM-FI, главное реле2 PGM-FI

15

20 A

YEL/RED (желтый/красный)

Электропривод стеклоподъемника задней левой двери (через выключатель стеклоподъемников)

16

20 A

YEL/BLU (желтый/синий)

Электропривод стеклоподъемника правой двери (через выключатель стеклоподъемников)

17

20 A

GRN/BLK

Электропривод стеклоподъемника двери переднего пассажира (через выключатель стеклоподъемника)

18

10 A

WHT/GRN (белый/зеленый)

Блок управления задними противотуманными фонарями (с передними противотуманными фонарями)

19

20 A

BLU/RED (синий/красный)

Обогреватель электрозеркал (через реле обогревателя электрозеркал), электродвигатель люка крыши

20

———

———

Не используется

21

20 A

BLU/BLK

Передние противотуманные фары

22

———

———

Не используется

23

———

———

Не используется

24

15 A

BLK/WHT (черный/белый)

Катушка зажигания (передняя)

25

7,5 A

YEL (желтый)

Блок управления-модулятор VSA (IG1)

26

7,5 A

YEL/RED (желтый/красный)

Аудиоблок (без навигации), блок AVN (с навигацией), блок навигации

Гнездо блока предохранителей/реле

Резервный разъем

27

15 A

YEL/GRN (желтый/зеленый)

Прикуриватель

28

20 A

WHT (белый)

Исполнительный механизм замков дверей, исполнительный механизм двери багажного отделения

29

20 A

GRN/WHT (зеленый/белый)

Привод стеклоподъемника окна водителя (через главный выключатель стеклоподъемников)
