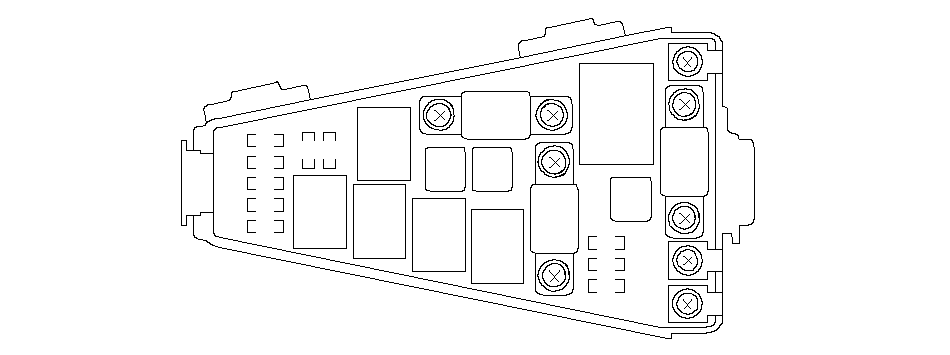

Перечень предохранителей для компонентов

1

80A

———

Аккумуляторная батарея, распределение мощности

2

40A

WHT/BLU (белый/синий)

блок управления EPS

3

50A

WHT (белый)

Замок зажигания (BAT)

4

40A

WHT/RED (белый/красный)

Блок управления-модулятора ABS

30A

WHT/RED (белый/красный)

Электронный блок управления-модулятор VSA

5

40A

WHT/BLU (белый/синий)

Электродвигатель вентилятора салона

6

40A

WHT (белый)

Предохранители №№ 2, 3, 4, 13 и 14 (в блоке предохранителей/реле под панелью управления)

7

30A

BLU/RED (синий/красный)

Предохранители № 18, 19 и 21 (в блоке реле/предохранителей под панелью приборов), электродвигатель люка крыши

8

15A

WHT/RED (белый/красный)

Аудиоблок, потолочный плафон, разъем передачи данных, блок приборов, приемное устройство-блок управления иммобилайзера, блок кодов иммобилайзера, приемное устройство системы дистанционного управления, навигационный блок, плафоны местного освещения, подсветка двери багажного отделения

9

10A

RED/BLK (красный/черный)

Подсветка панели приборов, передние габаритные фонари, подсветка приборов, подсветка номерного знака, задние фонари

10

30A ^*5

BLU/BLK

Электродвигатель вентилятора системы охлаждения

20A ^*6

11

30A

синий/желтый

Реле муфты сцепления кондиционера

BLU/RED (синий/красный)

Электродвигатель вентилятора конденсатора

12

20A ^*1

RED (красный)

Правая фара

15A ^*2

RED/WHT (красный/белый)

Правая фара (блок HID, электромагнит переключения)

13

20A ^*1

RED/YEL (красный/желтый)

Левая фара, индикатор дальнего света

15A ^*2

BLU/RED (синий/красный)

Левая фара (блок HID, электромагнит переключения), индикатор дальнего света

14

10A

WHT/BLК (белый/черный)

Цепь управления указателя поворота/аварийного сигнала (встроен в блок приборов)

15

30A

WHT/GRN (белый/зеленый)

Блок управления-модулятора ABS, блок управления-модулятора VSA

16

15A ^*3 · 10A ^*4

WHT/GRN (белый/зеленый)

Блок управления-модулятора ABS, стоп-сигналы, ECM/PCM, электрическая цепь управления блокировкой переключения (встроена в блок приборов), блок управления-модулятора VSA

BLU/RED (синий/красный)

Звуковой сигнал

Гнездо блока предохранителей/реле

Реле звукового сигнала

*1:

Кроме КU с фарами HID

*2:

КU с фарами HID

*3:

С разъемом освещения прицепа

*4:

Без разъема освещения прицепа

*5:

Кроме модели КМ

*6:

Модель КМ

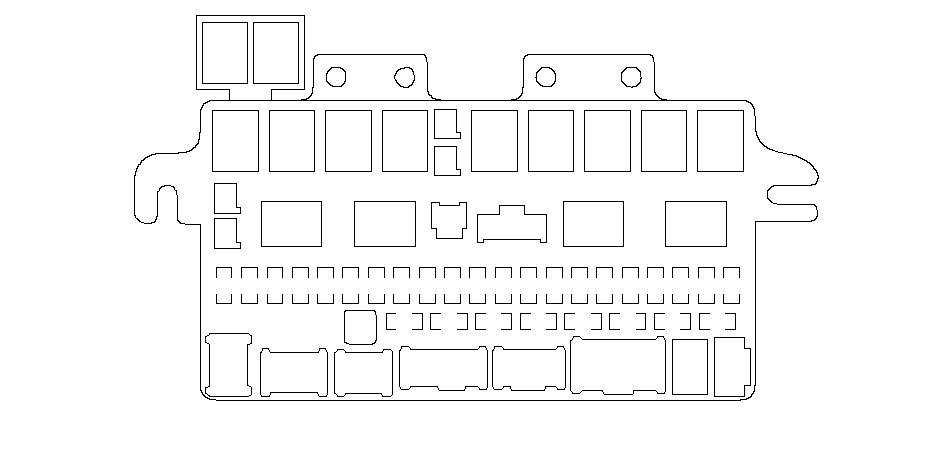

1

10A

YEL (желтый)

Фонари заднего хода (MКП)

2

15A

BLK/RED (черный/красный)

Катушка зажигания (задняя)

3

7,5А

YEL (желтый)

Генератор, блок управления ЕРS, блок ELD, клапана продувки бачка абсорбера паров топлива EVAP, блок приборов, регулятор направления света фар, переключатель регулятора направления света фар, блок IMOES, блок приемного устройства дистанционного управления, первичный датчик HO2S, блок управления люком крыши (модели KK, KY, KU, KT и KN), электромагнит блокировки переключения (CVT), вторичный датчик HO2S, датчик скорости автомобиля (МКП)

4

10A

YEL/BLK

Цепь указателя поворота/аварийного сигнала (встроен в панель приборов)

5

7,5А

BLK/RED (черный/красный)

ЕСМ (с управлением исполнительным механизмом дроссельной заслонки)

6

20A

GRN/BLK

Блок управления прерывистым режимом стеклоочистителя (встроен в переключатель стеклоочистителя/омывателя), электродвигатель омывателя заднего стекла, электродвигатель омывателя лобового стекла, электродвигатель омывателя лобового стекла

7

———

———

Не используется

8

———

———

Не используется

9

20A

BLK/ORN

Блок климат-контроля (через реле обогревателя заднего стекла) ^* , обогреватель заднего стекла (через реле обогревателя заднего стекла) ^* , обогреватель заднего стекла (через выключатель обогревателя заднего стекла)

10

7,5А

BLK/YEL (черный/желтый)

Реле муфты сцепления компрессора кондиционера, переключатель кондиционера, реле электродвигателя отопителя, реле вентилятора конденсатора, блок климат-контроля, реле обогревателя электрозеркал, реле вентилятора радиатора

Гнездо блока предохранителей/реле

Резервный разъем

11

15A

BLK/YEL (черный/желтый)

ECM/PCM, топливный насос, инерционный выключатель, приемное устройство - блок управления иммобилайзером, блок SRS (VA)

12

10A

GRN (зеленый)

Блок управления стеклоподъемниками (встроен в главный выключатель стеклоподъемников), электродвигатель очистителя заднего стекла.

Гнездо блока предохранителей/реле

Реле электростеклоподъемника

13

10A

PNK (Розовый)

Блок SRS (VB)

14

15A

WHT/BLК (белый/черный)

Датчик CKP, датчик TDC, ECM/PCM, инжекторы, клапан IAC, главное реле1 PGM-FI, главное реле2 PGM-FI

15

20A

YEL/RED (желтый/красный)

Электропривод стеклоподъемника задней левой двери (через выключатель стеклоподъемников)

16

20A

YEL/BLU (желтый/синий)

Электропривод стеклоподъемника правой двери (через выключатель стеклоподъемников)

17

20A

GRN/BLK

Электропривод стеклоподъемника двери переднего пассажира (через выключатель стеклоподъемника)

18

10A

WHT/GRN (белый/зеленый)

Блок управления задними противотуманными фонарями (с передними противотуманными фонарями)

19

20A

BLU/RED (синий/красный)

Обогреватель электрозеркал (через реле обогревателя электрозеркал), электродвигатель люка крыши

20

———

———

Не используется

21

20A

BLU/BLK

Передние противотуманные фары

22

———

———

Не используется

23

———

———

Не используется

24

15A

BLK/WHT (черный/белый)

Катушка зажигания (передняя)

25

7,5А

YEL (желтый)

Блок управления-модулятора ABS (IG1), блок управления-модулятора VSA (IG1)

26

7,5А

YEL/RED (желтый/красный)

Аудиоблок (без навигации), блок AVN (с навигацией), электромагнит блокировки ключа (CVT), блок навигации

Гнездо блока предохранителей/реле

Резервный разъем

27

15A

YEL/GRN (желтый/зеленый)

Гнездо питания аксессуаров, прикуриватель

28

20A

WHT (белый)

Исполнительный механизм замков дверей, исполнительный механизм двери багажного отделения

29

20A

GRN/WHT (зеленый/белый)

Привод стеклоподъемника окна водителя (через главный выключатель стеклоподъемников)

*:

С системой климат-контроля
