Перечень предохранителей для компонентов - Приложения
Применимость для следующих годов выпуска и кузовов: 2003, GD3
Блок реле/предохранителей в моторном отсеке
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые узлы или цепи
|
|---|---|---|---|
|
1
|
80A
|
———
|
Аккумулятор, распределение питания
|
|
2
|
40A
|
WHT/BLU
|
блоком EPS
|
|
3
|
50A
|
WHT
|
Замок зажигания (BAT)
|
|
4
|
40A
|
WHT/RED
|
Блок управления-модулятора ABS
|
|
5
|
40A
|
WHT/BLU
|
Электродвигатель вентилятора салона
|
|
6
|
40A
|
WHT
|
Предохранители №№ 2, 3, 4, 13 и 14 (в блоке предохранителей/реле под панелью управления)
|
|
7
|
30A
|
BLU/RED
|
Предохранитель № 24 (в держателе вспомогательных предохранителей) (с передними противотуманными фонарями), обогреватель электрозеркал, электродвигатель люка крыши
|
|
8
|
15A
|
WHT/RED
|
Аудиоблок, потолочный плафон, разъем передачи данных, блок приборов, приемное устройство-блок управления иммобилайзера, блок кодов иммобилайзера, приемное усторойство системы дистанционного управления, навигационный блок, плафоны местного освещения, подсветка двери багажного отделения
|
|
9
|
10A
|
RED/BLK
|
Подсветка панели приборов, передние габаритные фонари, подсветка приборов, подсветка номерного знака, задние фонари
|
|
10
|
20A
|
BLU/BLK
|
Электродвигатель вентилятора системы охлаждения
|
|
11
|
30A
|
BLU/YEL
|
Реле муфты сцепления кондиционера
|
|
BLU/RED
|
Электропривод вентилятора конденсатора
|
||
|
12
|
20A
|
RED
|
Правая фара
|
|
13
|
20A
|
RED/YEL
|
Подсветка индикатора дальнего света, левая фара
|
|
14
|
10A
|
WHT/BLK
|
Цепь управления указателя поворота/аварийного сигнала (встроен в блок приборов)
|
|
15
|
30A
|
WHT/GRN
|
Блок управления-модулятора ABS
|
|
16
|
15A
|
WHT/GRN
|
Блок управления-модулятора ABS, стоп-сигналы, ECM/PCM, электрическая цепь управления блокировкой переключения (встроена в блок приборов)
|
|
BLU/RED
|
Звуковой сигнал
|
||
|
Гнездо блока предохранителей/реле
|
Реле звукового сигнала
|

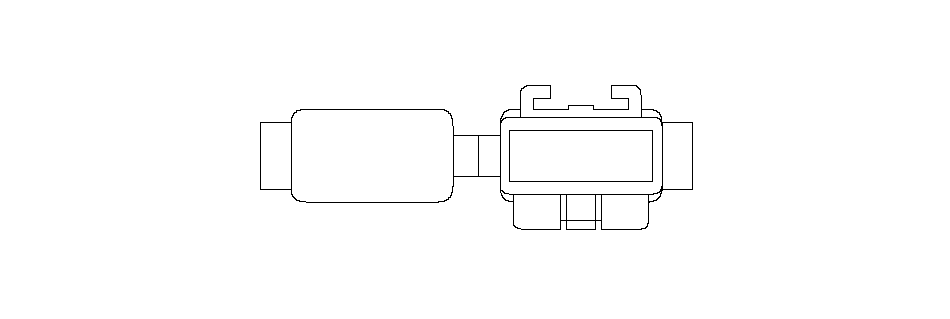

Держатель вспомогательных предохранителей
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые узлы или цепи
|
|---|---|---|---|
|
24
|
20A
|
BLU/BLK
|
Передних противотуманных фар
|
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые узлы или цепи
|
|---|---|---|---|
|
25
|
7,5A
|
YEL
|
Блок управления-модулятора ABS
|
