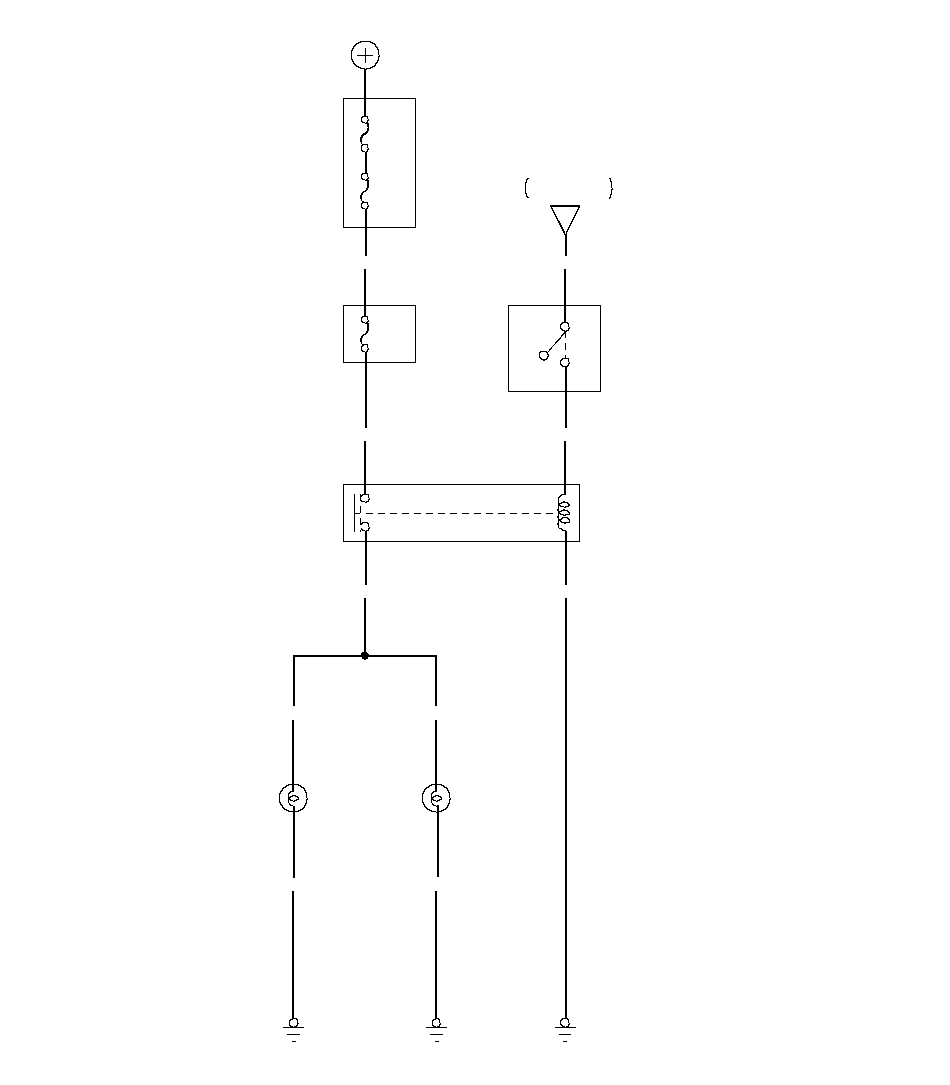

Схема электрической цепи передних противотуманных фонарей

G301

ПРАВЫЙ
ПЕРЕДНИЙ
ПРОТИВОТУМАННЫЙ
ФОНАРЬ
(55Вт)

BLK

BLU/YEL

BLU/YEL

блок предохранителей/реле

(80A)

№ 1

№ 7

(30A)

ДОПОЛНИТЕЛЬНЫЙ
ПРЕДОХРАНИТЕЛЬ
ДЕРЖАТЕЛЬ 1

BLU/YEL

2

1

1

2

ПЕРЕДНИЙ
ПРОТИВОТУМАННЫЙ ФОНАРЬ
РЕЛЕ

BLU/RED

RED/BLK

в моторном −отсеке

ПРЕДОХРАНИТЕЛЬ № 9 (10A)

BLK

G401

OFF

ON

ПЕРЕДНИЙ
ПРОТИВОТУМАННЫЙ ФОНАРЬ
ВЫКЛЮЧАТЕЛЬ

9

10

АККУМУЛЯТОРНАЯ БАТАРЕЯ

В МОТОРНОМ ОТСЕКЕ
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
БЛОК

BLU/BLK

BLK

G201

ЛЕВЫЙ
ПЕРЕДНИЙ
ПРОТИВОТУМАННЫЙ
ФОНАРЬ
(55Вт)

BLU/RED

№ 24

(20A)
