Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2005, GD1, GD3, GD5

Кроме двигателя L15A1:

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
(ДАТЧИК (TDC) ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ТЕМПЕРАТУРА ВОЗДУХА НА ВПУСКЕ
ДАТЧИК (IAT)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ДЕТЕКТОР
ЭЛЕКТРИЧЕСКОЙ
НАГРУЗКИ
(ELD)

ЗАДНЯЯ КАТУШКА ЗАЖИГАНИЯ

ДАТЧИК (ECT)ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДАТЧИК ДЕТОНАЦИИЗамена,

в руководстве по ремонту автомобиля,
P/N 62SAA00

ПОЛОЖЕНИЕ КОЛЕНЧАТОГО ВАЛА
ДАТЧИК (CKP)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

*: На рисунке показана модель c ЛРК.

ПОЛОЖЕНИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ДАТЧИК (ТР)

ПЕРЕДНЯЯ КАТУШКА ЗАЖИГАНИЯ

}

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК НА ВЫХОДЕ (ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,
в руководстве по ремонту автомобиля,
P/N 62SAA00

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК (ПЕРВИЧНЫЙ HO2S)
(ДАТЧИК 1)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

}

Двигатель L15A1:

ТЕМПЕРАТУРА
ВОЗДУХА НА ВПУСКЕ
ДАТЧИК (IAT)
Замена,

в руководстве по ремонту
автомобиля,
P/N 62SAA00

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДАТЧИК (ЕСТ)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

ДАТЧИК ДЕТОНАЦИИ
Замена,
в руководстве по ремонту автомобиля,
P/N 62SAA00

ПОЛОЖЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
ДАТЧИК (ТР)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)
ДАТЧИК

ЭЛЕКТРИЧЕСКИЙ
ДЕТЕКТОР НАГРУЗКИ (ELD)

ЗАЖИГАНИЕ
КАТУШКА

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
(ДАТЧИК (TDC) ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

АБСОЛЮТНОЕ ДАВЛЕНИЕ ВО ВПУСКНОМ КОЛЛЕКТОРЕ
ДАТЧИК ДАВЛЕНИЯ (MAP)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

}

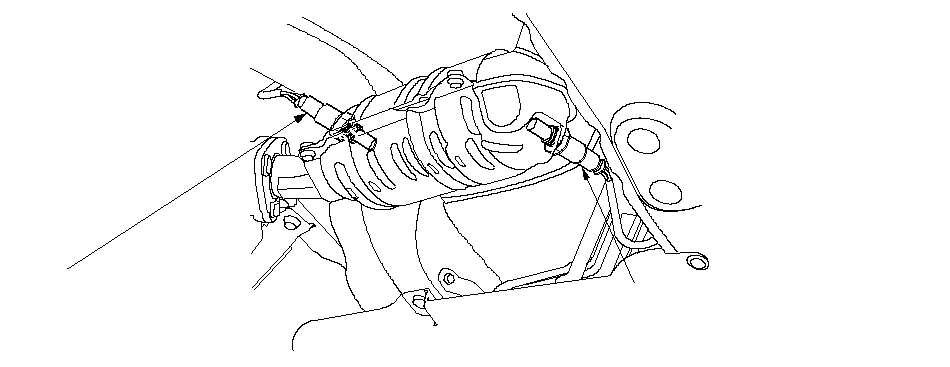

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК НА ВЫХОДЕ (ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,
в руководстве по ремонту автомобиля,
P/N 62SAA00

ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК (ПЕРВИЧНЫЙ HO2S)
(ДАТЧИК 1)
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

}

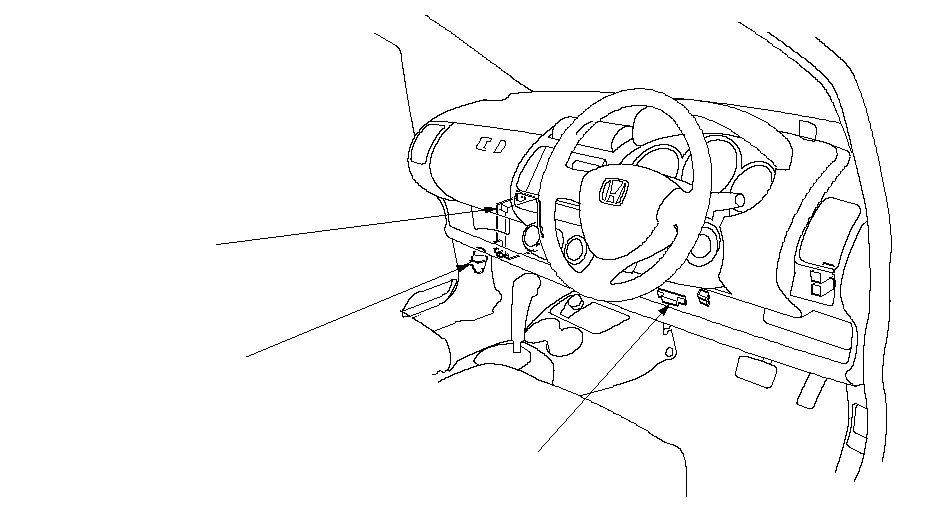

ЛРК:

МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ
(PCM)
Общие инструкции
по устранению неисправностей,

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)/

}

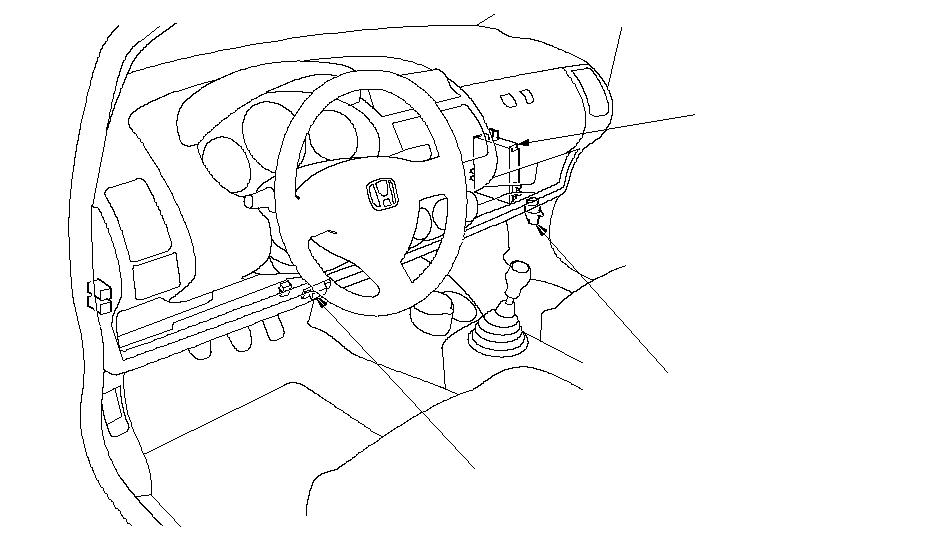

ПРК:

МОДУЛЬ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ
(PCM)
Общие инструкции по устранению неисправностей,

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)/

}
