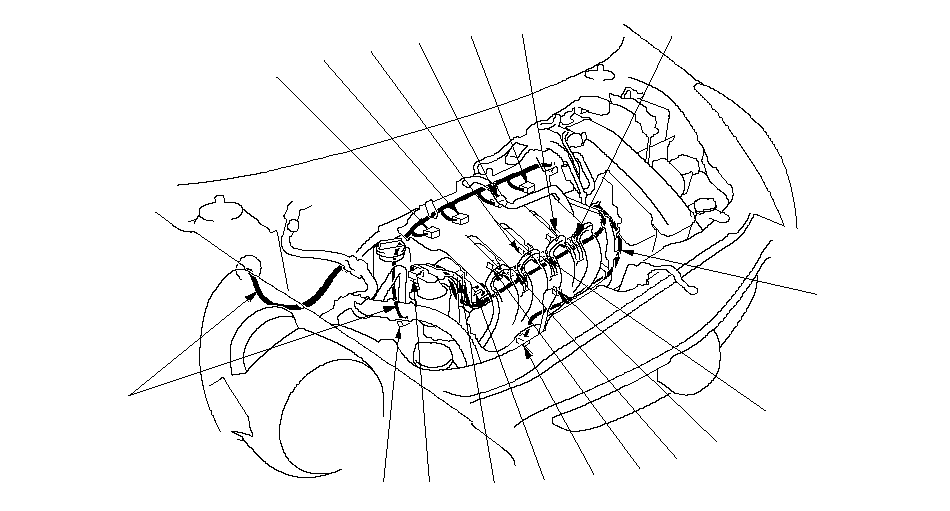

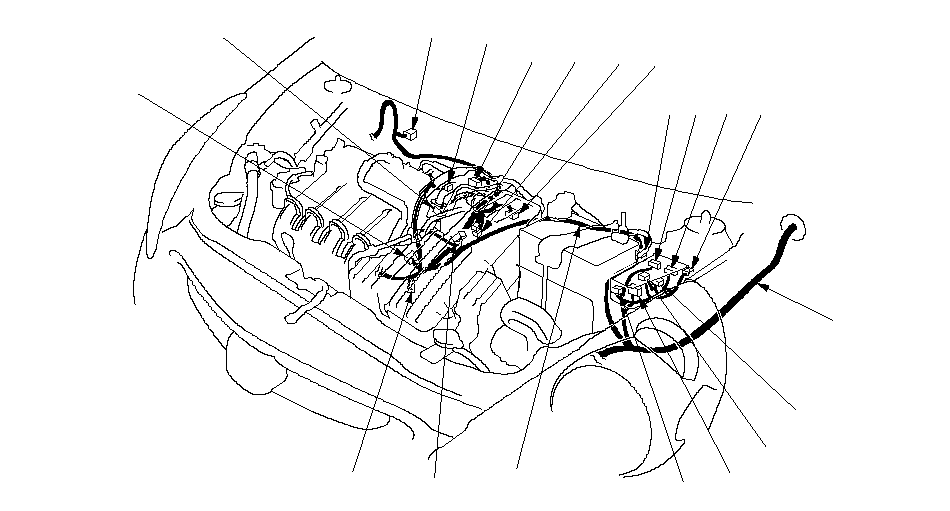

Расположение электропроводки топливной системы и системы выпуска отработанных газов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

G101

ЖГУТ
ЭЛЕКТРОПРОВОДКИ
ДВИГАТЕЛЯ

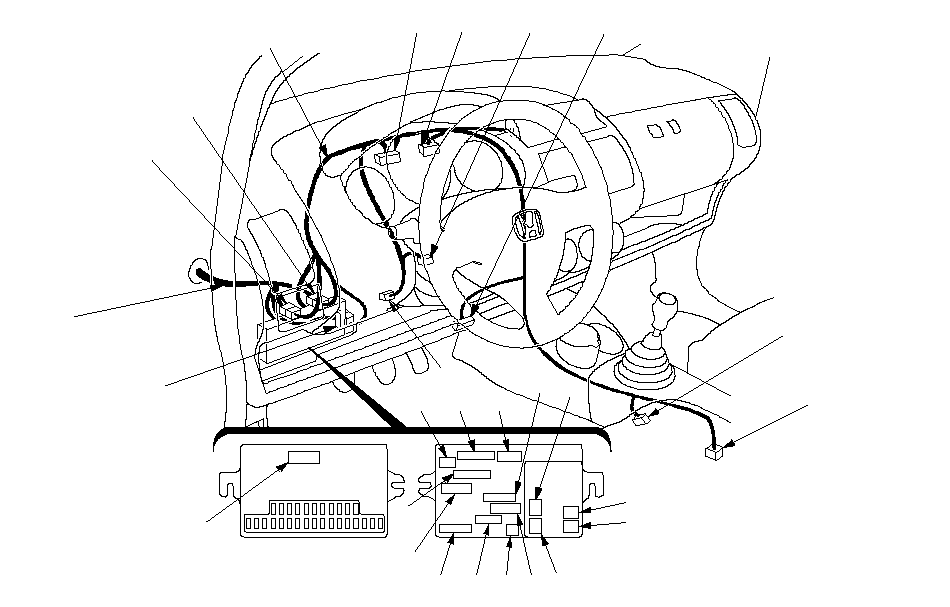

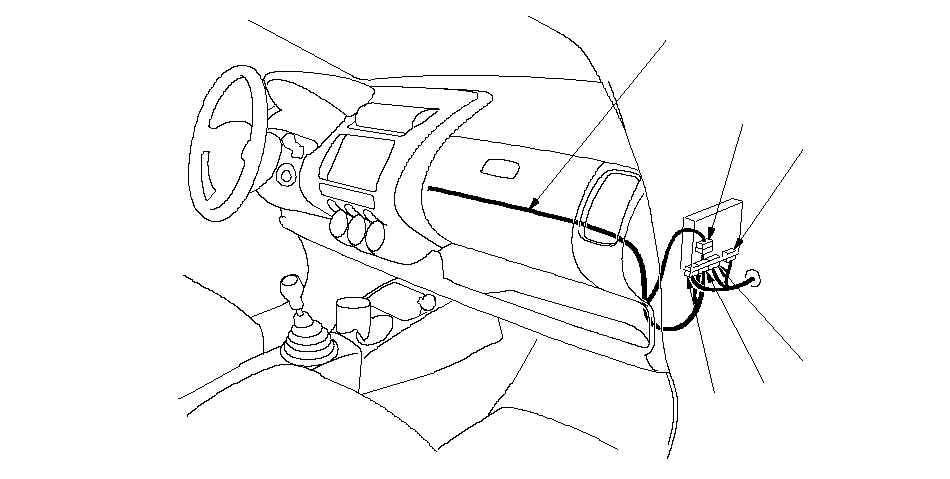

ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

ЖГУТ
ПРОВОДОВ
ДВИГАТЕЛЯ

ЖГУТ
ПРОВОДОВ
ДВИГАТЕЛЯ

24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (1)

ПЕРВИЧНЫЙ HO2S
(ДАТЧИК 1) (2)

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
(3)

ДАТЧИК IAT/MAP
(4)

ДАТЧИК СМР
(6)

КЛАПАН ПРОДУВКИ
БАЧКА
АБСОРБЕРА EVAP (5)

ДАТЧИК ECT
(7)

VSS (8)

2Р РАЗЪЕМ
(9)

ELD (10)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (13)
МОТОРНОГО
ОТСЕКА^**

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (12)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (11)
МОТОРНОГО
ОТСЕКА^**

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (14)
МОТОРНОГО
ОТСЕКА^**

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (15)
МОТОРНОГО
ОТСЕКА^**

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (16)
МОТОРНОГО
ОТСЕКА^**

КОРПУС
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
(17)

ЗАДНЯЯ
КАТУШКА
ЗАЖИГАНИЯ № 1
(18)

ЗАДНЯЯ
КАТУШКА
ЗАЖИГАНИЯ № 2
(19)

ПЕРЕДНЯЯ
КАТУШКА ЗАЖИГАНИЯ
№ 3 (20)

ЗАДНЯЯ
КАТУШКА
ЗАЖИГАНИЯ № 3
(21)

ЗАДНЯЯ
КАТУШКА
ЗАЖИГАНИЯ № 4
(22)

ПЕРЕДНЯЯ
КАТУШКА ЗАЖИГАНИЯ
№ 4 (23)

ИНЖЕКТОР № 4
(24)

ИНЖЕКТОР № 3
(25)

ДАТЧИК ДЕТОНАЦИИ
(26)

ИНЖЕКТОР № 2
(27)

ПЕРЕДНЯЯ
КАТУШКА ЗАЖИГАНИЯ
№ 2 (28)

ГЕНЕРАТОР
(29)

ИНЖЕКТОР № 1
(30)

ПЕРЕДНЯЯ
КАТУШКА ЗАЖИГАНИЯ
№ 1 (31)

КЛАПАН EGR
(32)

ДАТЧИК CKP
(33)

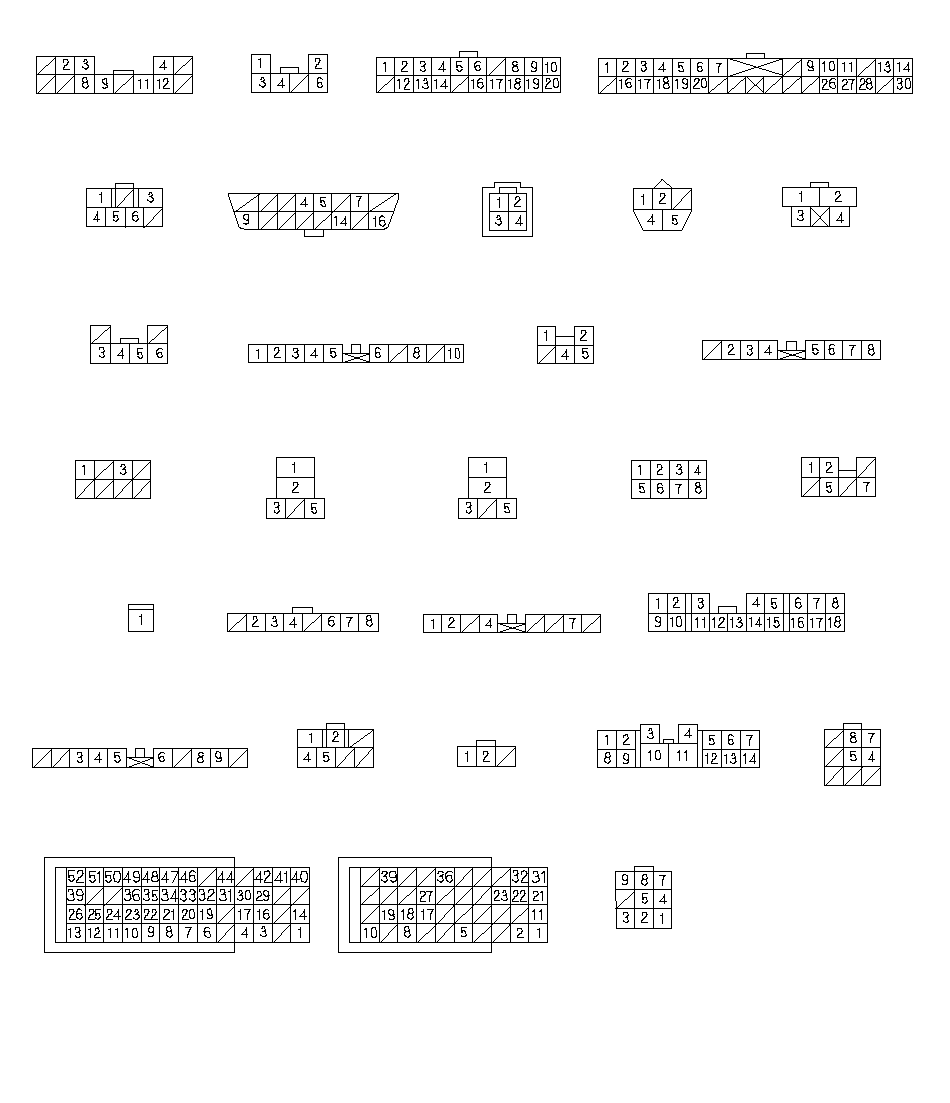

ПРИМЕЧАНИЕ:

Разъем с клеммами-выходами (двойной контур): вид со стороны клемм

·

Разъем с клеммами-выходами (одинарный контур): вид со стороны проводов

**: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

·

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ ПРОВОДОВ
ПАНЕЛИ УПРАВЛЕНИЯ

26

27

28

29

30

ЖГУТ ПРОВОДОВ
ПАНЕЛИ УПРАВЛЕНИЯ

13Р РАЗЪЕМ (1)

6Р РАЗЪЕМ
(2)

ДАТЧИК В (3)

ДАТЧИК А (4)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (19)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (20)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (21)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (22)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (23)

БЛОК
РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ (24)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (26)

РАЗЪЕМЫ БЛОКА ECM
№ 1 (9P) (27) ^**

3P РАЗЪЕМ (25)

РАЗЪЕМЫ БЛОКА ECM
№ 3 (52P) (28) ^**

РАЗЪЕМЫ БЛОКА ECM
№ 5 (9P) (30) ^**

РАЗЪЕМЫ БЛОКА ECM
№ 4 (40P) (29) ^**

ЗАМОК ЗАЖИГАНИЯ
(5)

РАЗЪЕМ (6)
ПЕРЕДАЧИ ДАННЫХ ^**

ВТОРИЧНЫЙ ДАТЧИК HO2S
(ДАТЧИК 2) (7)

ТОПЛИВНЫЙ НАСОС (8)

ДАТЧИК ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (9)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (10)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (11)

БЛОК РЕЛЕ
(14)^**

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (12)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

БЛОК РЕЛЕ
(PGM-FI MAIN
RELAY 2) (15)^**

БЛОК РЕЛЕ
(PGM-FI MAIN
RELAY 1) (16)^**

БЛОК РЕЛЕ
(17)^**

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (18)

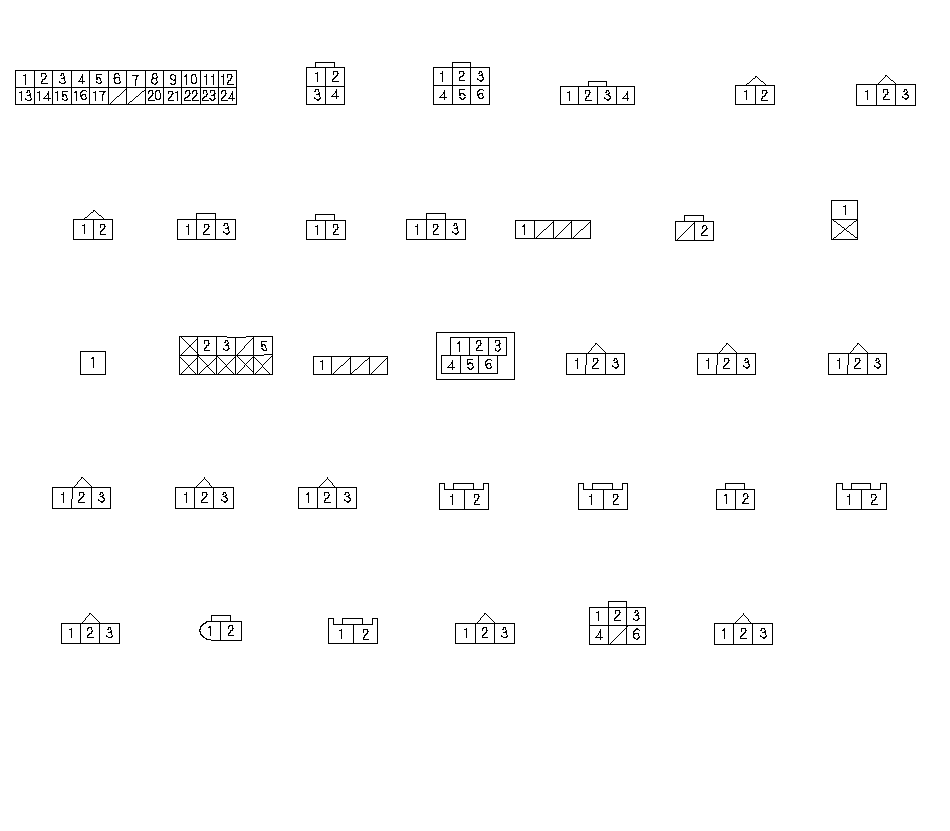

ПРИМЕЧАНИЕ:

Разъем с клеммами-выходами (двойной контур): вид со стороны клемм

·

Разъем с клеммами-выходами (одинарный контур): вид со стороны проводов

**: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

·
