Расположение разъемов блока реле и предохранителей под панелью управления
Применимость для следующих годов выпуска и кузовов: 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5

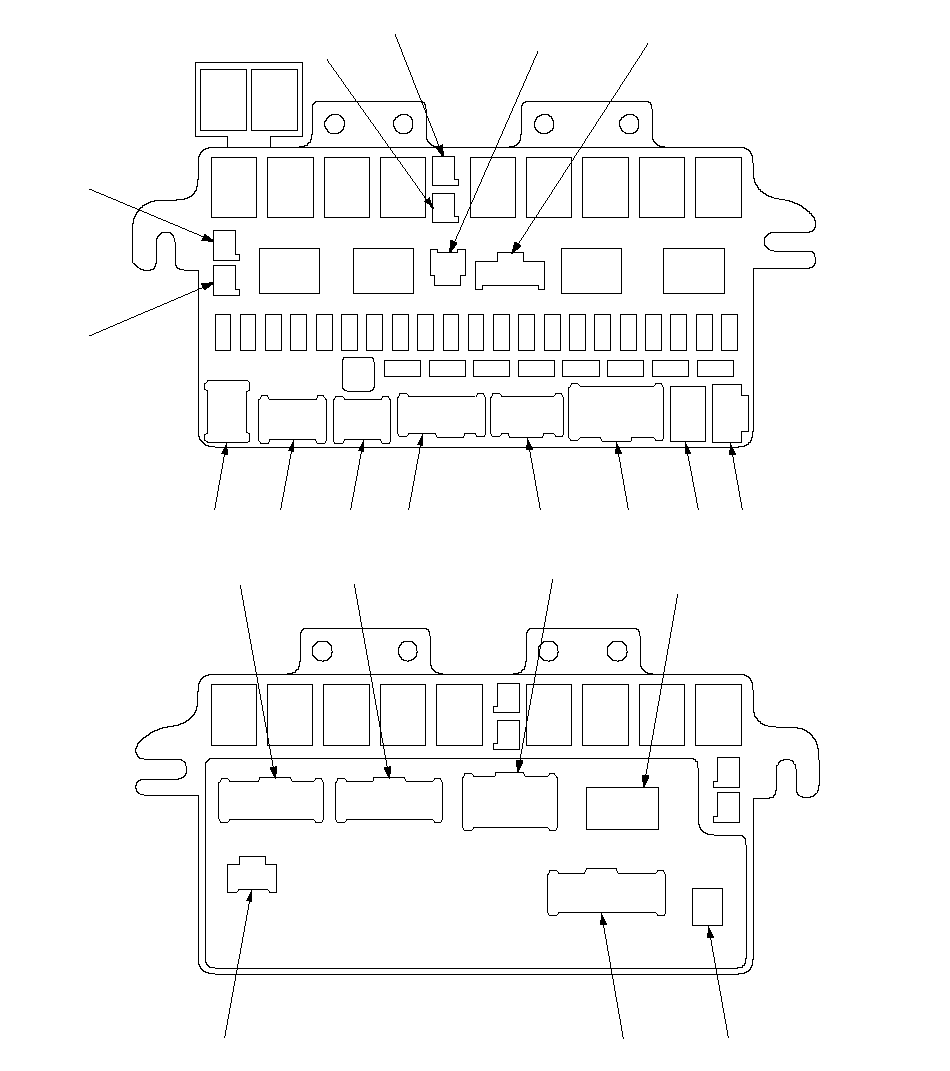

Блок реле и предохранителей под панелью управления
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
|---|---|---|---|
|
A
|
10
|
6
|
Жгут проводов пола
|
|
B
|
9
|
14
|
Жгут проводов пола
|
|
C
|
11
|
8
|
Жгут проводов двери водителя
|
|
D
|
15
|
21
|
Жгут проводов панели приборов
|
|
Диоды (для передних и задних противотуманных фонарей)
|
1
|
2
|
Жгут проводов панели приборов
|
|
Диоды (для передних и задних противотуманных фонарей)
|
2
|
2
|
Жгут проводов панели приборов
|
|
Диоды (для CVT)
|
13
|
2
|
Жгут проводов панели приборов
|
|
Диоды (для фар HID)
|
14
|
2
|
Жгут проводов панели приборов
|
|
E
|
16
|
14
|
Жгут проводов панели приборов
|
|
F
|
20
|
16
|
Жгут проводов панели приборов
|
|
G
|
18
|
2
|
Жгут проводов панели приборов
|
|
H
|
17
|
6
|
Жгут проводов панели приборов
|
|
I
|
19
|
2
|
Жгут проводов панели приборов
|
|
J
|
21
|
3
|
Жгут проводов панели приборов
|
|
К
|
5
|
6
|
Жгут проводов EPS
|
|
L
|
12
|
6
|
Жгут проводов крыши
|
|
М
|
4
|
5
|
Резервный разъем
|
|
N
|
6
|
4
|
Жгут проводов моторного отсека
|
|
О
|
7
|
6
|
Жгут проводов моторного отсека
|
|
P
|
8
|
13
|
Жгут проводов моторного отсека
|
|
Q (разъем сигнала очистки памяти (MES))
|
3
|
2
|
—————————
|
