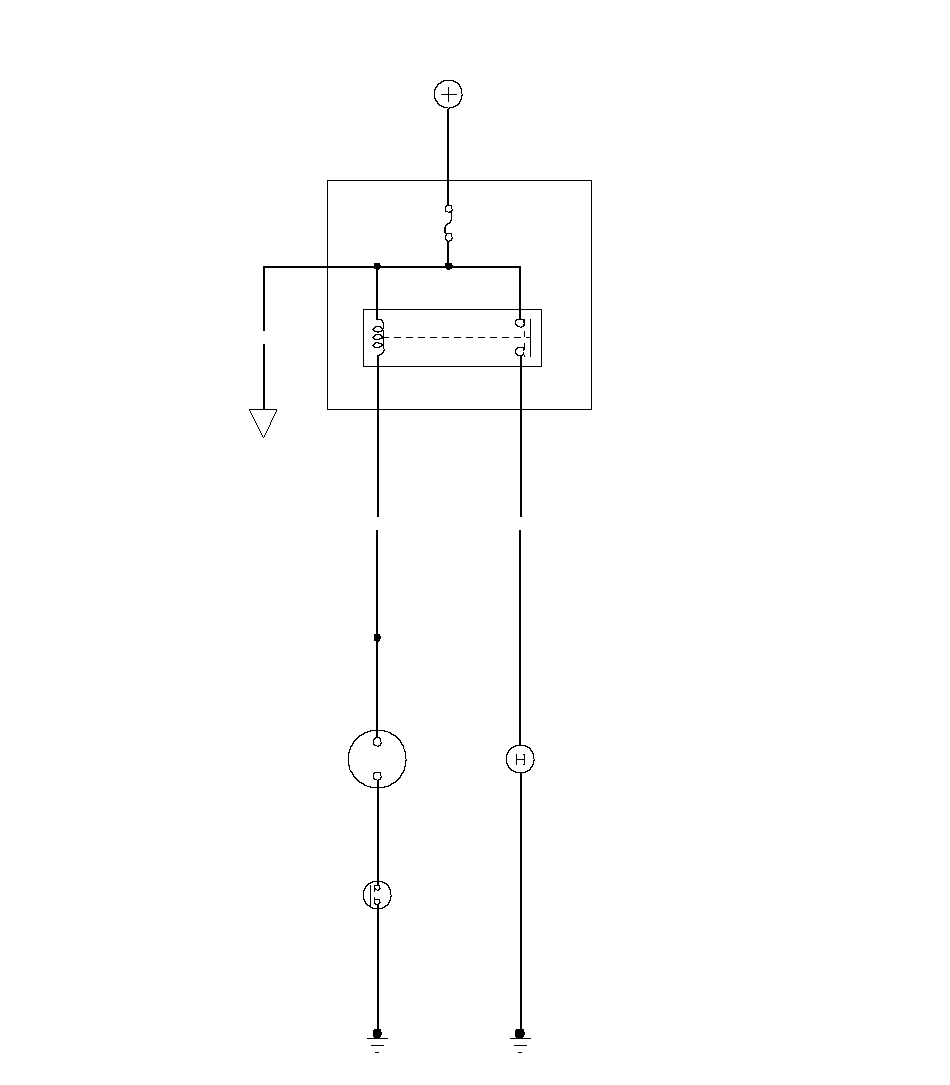

Электричаская схема звукового сигнала

Применимость для следующих годов выпуска и кузовов: 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5

(10A) : Без разъема освещения прицепа

(15A) : С разъемом освещения прицепа

HORN (Звуковой сигнал)

СТОП-СИГНАЛЫ

WHT/GRN

№ 16*

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ORN

BLU/RED

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

РЕЛЕ
ЗВУКОВОГО
СИГНАЛА

ПОВОРОТНЫЙ
КОНТАКТОР

ВЫКЛЮЧАТЕЛЬ
ЗВУКОВОГО СИГНАЛА

}
