Руководство по обслуживанию и ремонту Honda Jazz/Fit
1 поколения

Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

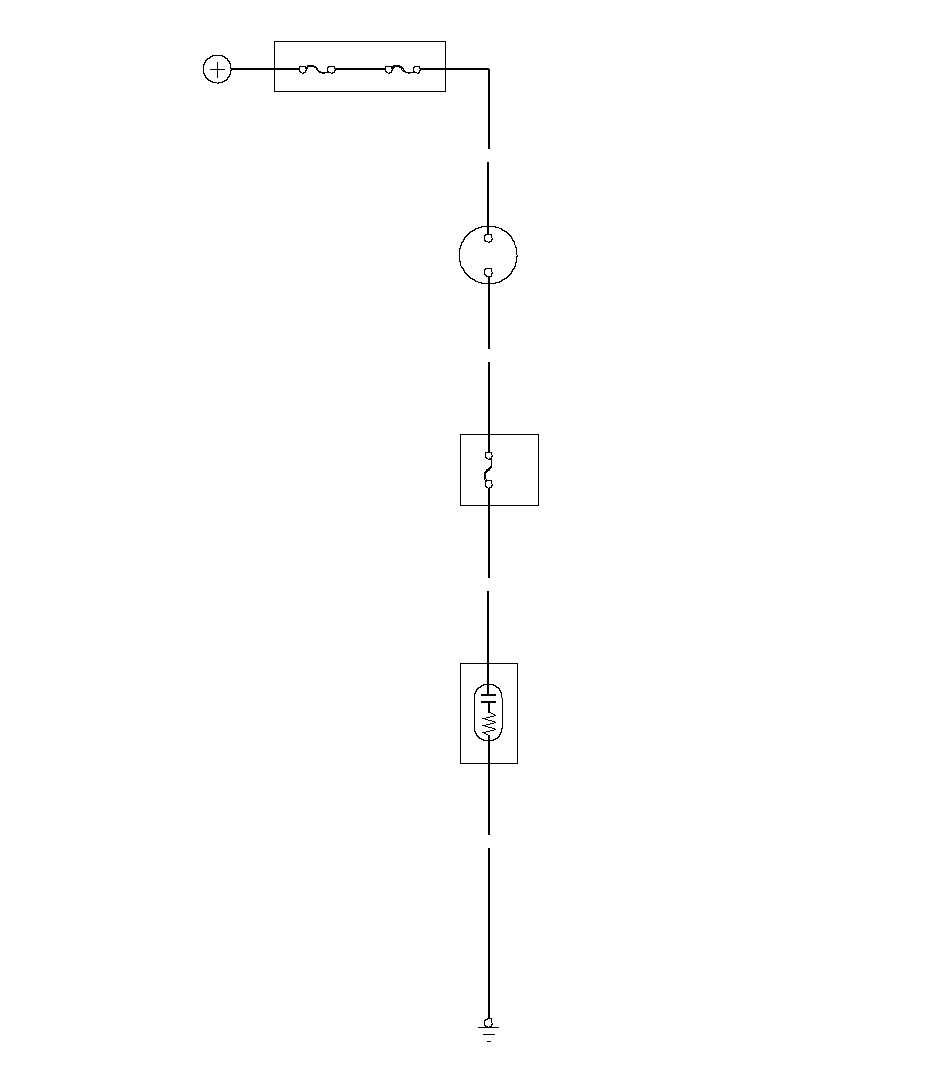

    • Электрическая схема цепи прикуривателя

    Применимость для следующих годов выпуска и кузовов: 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5

    YEL/BLK

    1

    2

    G402

    BLK

    № 1 (80A)

    № 3 (50A)

    WHT

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

    АККУМУЛЯТОРНАЯ БАТАРЕЯ

    (15A)

    № 27

    WHT/RED

    BAT

    ACC

    ЗАМОК
    ЗАЖИГАНИЯ

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    ПРИКУРИВАТЕЛЬ

    }
