Расположение разъемов блока реле и предохранителей моторного отсека
Применимость для следующих годов выпуска и кузовов: 2002, 2003, 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5

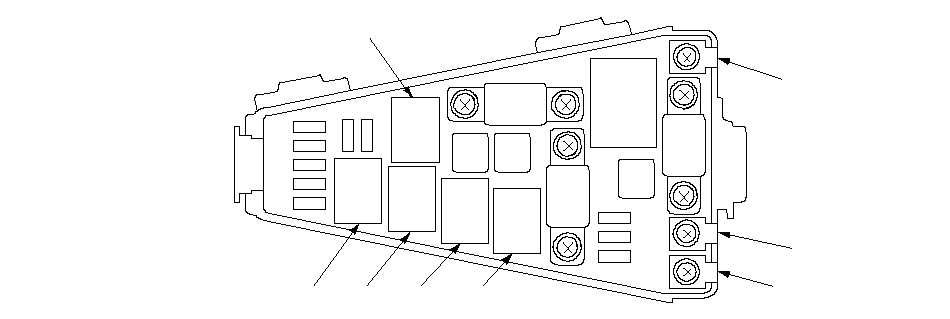

Блок реле и предохранителей в моторном отсеке
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
|---|---|---|---|
|
Реле муфты сцепления кондиционера
|
2
|
4
|
Жгут проводов моторного отсека
|
|
Реле вентилятора конденсатора
|
3
|
4
|
Жгут проводов моторного отсека
|
|
Реле фар
|
1
|
4
|
Жгут проводов моторного отсека
|
|
Реле звукового сигнала
|
4
|
4
|
Жгут проводов моторного отсека
|
|
Реле вентилятора радиатора
|
5
|
4
|
Жгут проводов моторного отсека
|
|
T1
|
7
|
Положительный кабель аккумулятора
|
|
|
Т101
|
8
|
Жгут электропроводов двигателя
|
|
|
Т102
|
6
|
Жгут проводов EPS
|
