    • Расположение реле и блока управления - Задняя часть и крыша

    Применимость для следующих годов выпуска и кузовов: 2002, 2003, 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5

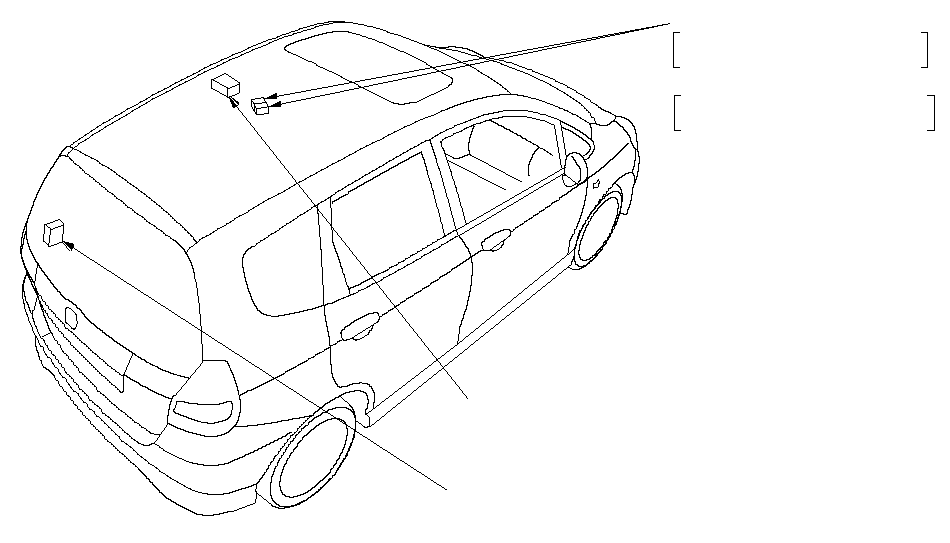

    Тип ЛРК:

    БЛОК УПРАВЛЕНИЯ
    ПРЕРЫВИСТЫМ РЕЖИМОМ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ
    (модель KG: модели LS, ES и KR: ES)

    БЛОК УПРАВЛЕНИЯ ЛЮКОМ КРЫШИ
    (модель KK: ES)

    РЕЛЕ ОТКРЫТИЯ ЛЮКА КРЫШИ

    Цвета проводов: YEL, BLK, RED/YEL,
    BLU/RED и GRN/YEL

    РЕЛЕ ЗАКРЫТИЯ ЛЮКА КРЫШИ

    Цвета проводов: YEL, BLK, GRN/WHT,
    BLU/RED и GRN/BLK

    }

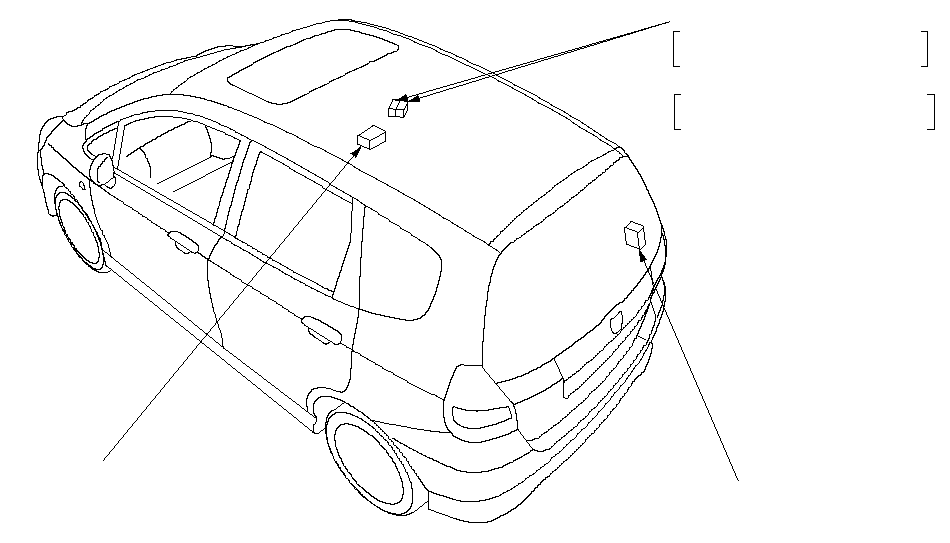

    Тип ПРК:

    БЛОК УПРАВЛЕНИЯ
    ПРЕРЫВИСТЫМ РЕЖИМОМ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ
    (модель KE: ES)

    БЛОК УПРАВЛЕНИЯ ЛЮКОМ КРЫШИ
    (модели KU и KT)

    РЕЛЕ ОТКРЫТИЯ ЛЮКА КРЫШИ

    Цвета проводов: YEL, BLK, RED/YEL,
    BLU/RED и GRN/YEL

    РЕЛЕ ЗАКРЫТИЯ ЛЮКА КРЫШИ

    Цвета проводов: YEL, BLK, GRN/WHT,
    BLU/RED и GRN/BLK

    }
