Руководство по обслуживанию и ремонту Honda Jazz/Fit
1 поколения

Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Расположение реле и блоков управления - Моторный отсек

    Применимость для следующих годов выпуска и кузовов: 2002, 2003, 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5
    Тип ЛРК:

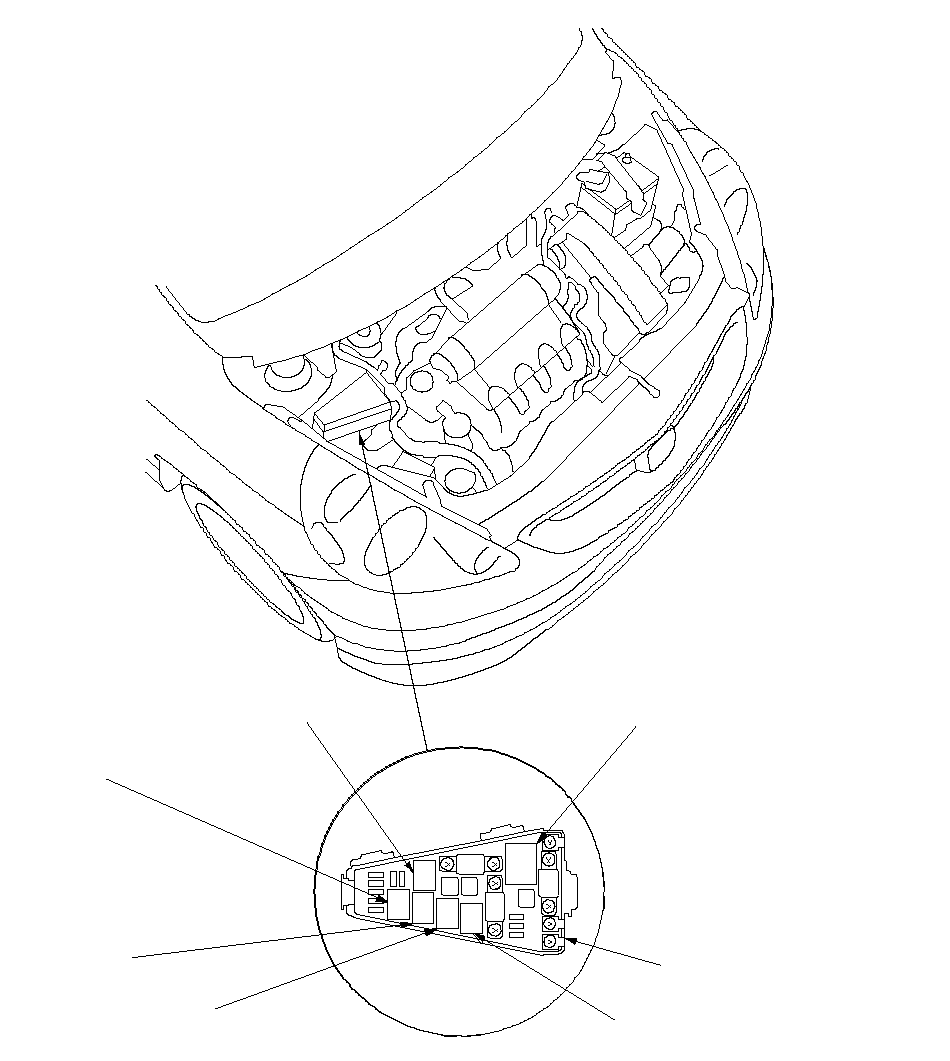

    РЕЛЕ ФАР

    РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ КОМПРЕССОРА
    КОНДИЦИОНЕРА ВОЗДУХА

    РЕЛЕ ЗВУКОВОГО СИГНАЛА

    РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА

    БЛОК ELD

    РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА

    }

    РЕЛЕ ФАР

    РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ КОМПРЕССОРА
    КОНДИЦИОНЕРА ВОЗДУХА

    РЕЛЕ ЗВУКОВОГО СИГНАЛА

    РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА

    БЛОК ELD

    РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА

    }
