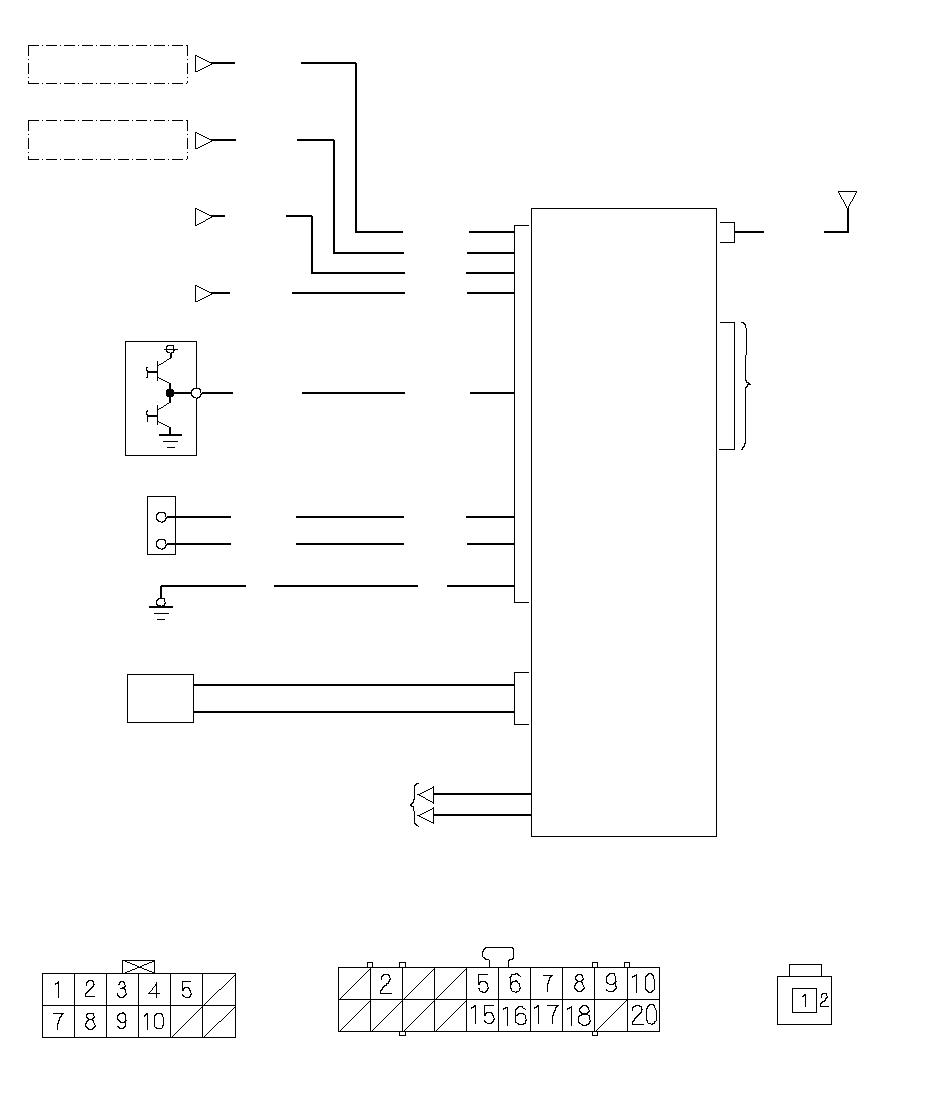

Электрическая схема системы навигации
Применимость для следующих годов выпуска и кузовов: 2002, 2003, 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
G403
GND
+B
ACC
ILL (+)
FL SP
FR SP
1
2
8
1
2
9
DIAG (+)
BACK LT
CHG
DIAG (−)
GPS
GND GPS
2Р РАЗЪЕМ
АНТЕННЫ GPS
VSP
GPS
GND GPS
5
7
3
10
4
1
2
ПРЕДОХРАНИТЕЛЬ № 8 (15 A)
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
ПРЕДОХРАНИТЕЛЬ № 17 (7,5 A)
РЕЛЕ ГАБАРИТНЫХ ОГНЕЙ
РЕЛЕ ЗАДНЕГО ХОДА
ГЕНЕРАТОР
РАЗЪЕМ ДЛЯ ПРОВЕРКИ
СИСТЕМЫ НАВИГАЦИИ
АНТЕННА GPS
К передним динамикам
ИМПУЛЬСНЫЙ
ДАТЧИК (VSP)
СКОРОСТИ ДВИЖЕНИЯ АВТОМОБИЛЯ
БЛОК AVN
РАЗЪЕМ
A (12P)
РАЗЪЕМ
B (20P)
WHT/RED
YEL/RED
RED/BLK
GRN/BLK
WHT/BLU
GRN/RED
GRN/YEL
BLK
BLU/YEL
РАЗЪЕМ
A (12P)
WHT/RED
YEL/RED
RED/BLK
GRN/BLK
WHT/BLU
GRN/RED
GRN/YEL
BLK
Для аудиосистемы
РАЗЪЕМ A (12P)
РАЗЪЕМЫ БЛОКА AVN
РАЗЪЕМ В (20P)
2Р РАЗЪЕМ АНТЕННЫ GPS
Сторона проводов клемм-выходов
}
