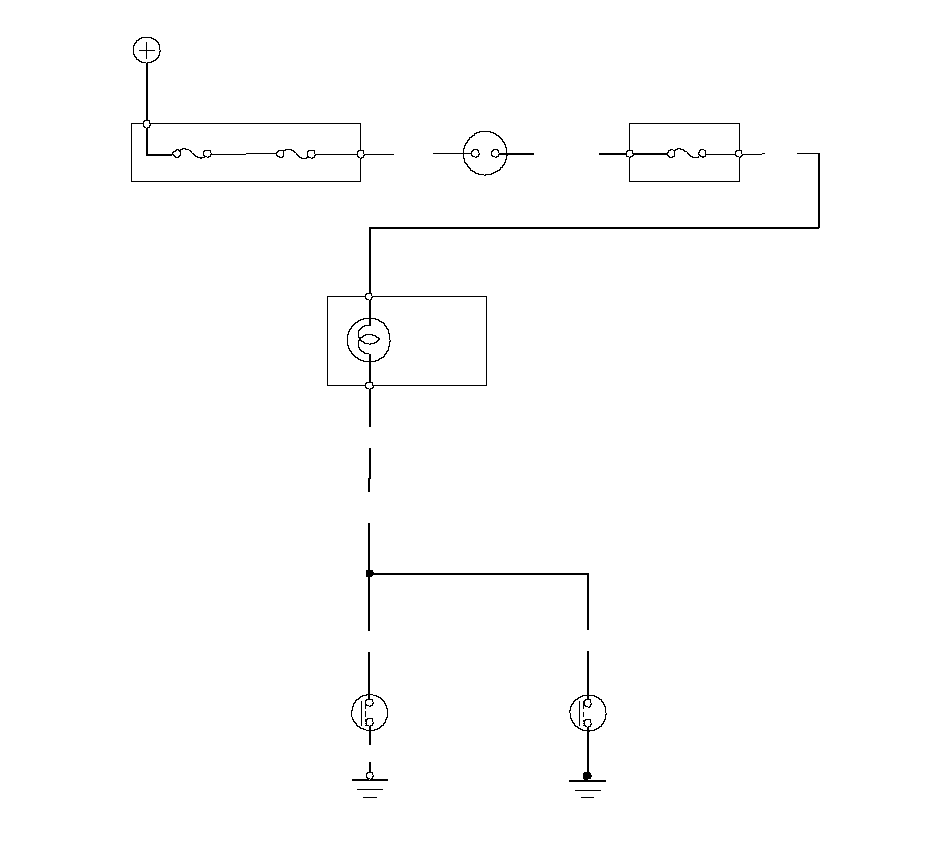

Электрическая схема индикатора тормозной системы

Применимость для следующих годов выпуска и кузовов: 2002, 2003, 2004, 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5

БЛОК ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

ЗАМОК
ЗАЖИГАНИЯ

IG1

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

АККУМУЛЯТОРНАЯ БАТАРЕЯ

№ 1 (80A)

WHT

BLK/YEL

№ 16 (7,5A)

YEL

№ 3 (50A)

ИНДИКАТОР
ТОРМОЗНОЙ
СИСТЕМЫ

ПАНЕЛЬ
ПРИБОРОВ

BLK

ЛРК: 301
ПРК: 201

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ
ЗАМКНУТ: Поплавок в нижнем положении
ОТКРЫТ: Поплавок в верхнем положении

ДАТЧИК СТОЯНОЧНОГО
ТОРМОЗА
Замкнут: Рычаг поднят
ОТКРЫТ: Рычаг опущен

GRN/ORN

МУЛЬТИПЛЕКСНЫЙ
БЛОК УПРАВЛЕНИЯ

}
