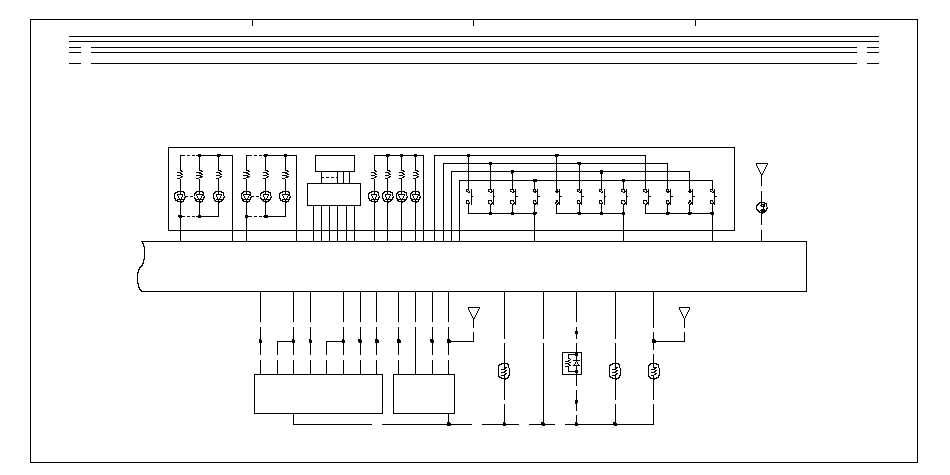

Схема электропроводки

20

20

A

B

C

D

BLU

YEL

WHT

*1

№ 23 (10 A)

№ 2 (OP) (50 A)

*1

IG1

BAT

№ 1 (100 A)

*1

№ 2 (OP) (50 A)

№ 23 (10 A)

№ 1 (100 A)

IG1

BAT

*1

*1

WHT

YEL

BLU

*1

*1 : Блок реле и предохранителей моторного отсека

*2 : Блок реле и предохранителей под панелью управления

YEL

PUR

ПАНЕЛЬ КЛИМАТ-КОНТРОЛЯ

LCD

ИНТЕГРАЛЬНАЯ СХЕМА (IC)
УПРАВЛЕНИЯ
ЖИДКОКРИСТАЛЛИЧЕСКИМ
ДИСПЛЕЕМ

ОСВЕЩЕНИЕ

ПОДСВЕТКА
ЖИДКОКРИСТАЛЛИЧЕСКОГО
ДИСПЛЕЯ

АВТО

ВЕНТИЛЯТОР
ВНИЗ

TEMP
(Температура)
ВВЕРХ

Кондиционер

FRS

TEMP
(Температура)
ВНИЗ

ВЕНТИЛЯТОР
ВВЕРХ

OFF

DEF
(Дефлектор)

REC

Rr DEF
(Задний
дефлектор)

РЕЖИМ

RED

PUR

PNK

RED

PNK

LT BLU

RED

RED

LT GRN

ORN

RED

BRN

РЕЖИМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

WHT

WHT

WHT

WHT

GRN

WHT

GRY

YEL

PNK

BLU

PNK

PUR

RED

ORN

RED

RED

PUR

PUR

LT GRN

GRY

YEL

PNK

PNK

LT BLU

WHT

БЛОК КЛИМАТ-КОНТРОЛЯ

67

23

24

WHT

PNK

HVAC (Система отопления, вентиляции и кондиционирования воздуха)

ВЫКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
КОНДИЦИОНЕРА

ECM
‹25−D›
‹28−D›

ЭЛЕКТРОПРИВОД
УПРАВЛЕНИЯ
СМЕСИТЕЛЕМ ВОЗДУХА

ПАНЕЛЬ
ПРИБОРОВ
‹3−А›

ДАТЧИК
ТЕМПЕРАТУРЫ
ИСПАРИТЕЛЯ

ДАТЧИК
ТЕМПЕРАТУРЫ
В САЛОНЕ

ДАТЧИК
ТЕМПЕРАТУРЫ
НАРУЖНОГО ВОЗДУХА

ДАТЧИК
СОЛНЕЧНОГО
СВЕТА

ПАНЕЛЬ
ПРИБОРОВ
‹3−А›
