Система управления дизельным двигателем

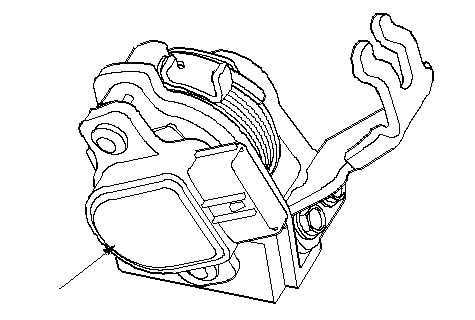

Датчик положения педали акселератора (АРР)

По мере изменения положения педали акселератора датчик изменяет сигнал напряжения, посылаемый в компьютер ЕСМ.

ДАТЧИК АРР

}

Реле электромагнитной муфты включения кондиционера воздуха (А/С)

Когда блок управления двигателем (ЕСМ) получает команду на включение кондиционера воздуха, он задерживает на некоторое время подачу питания к компрессору кондиционера воздуха и обогащает смесь, чтобы обеспечить плавный переход к работе с включенным кондиционером воздуха.

Система управления генератором

Во время зарядки генератор посылает сигналы на ЕСМ.

Датчик барометрического давления (BARO)

Датчик BARO установлен внутри компьютера ЕСМ. Он преобразует величину атмосферного давления в сигнал напряжения, который корректирует базовую продолжительность процеса впрыскивания топлива.

Концевой выключатель положения педали тормоза.

Концевой выключатель положения педали тормоза посылает в компьютер ЕСМ соответствующий сигнал, когда педаль тормоза нажата.

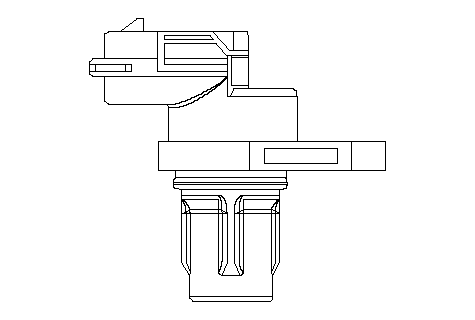

Датчик положения распределительного вала (CMP)

Датчик СМР определяет угол распределительного вала, используя его в качесте эталона для последовательного впрыска топлива в каждый цилиндр.

}

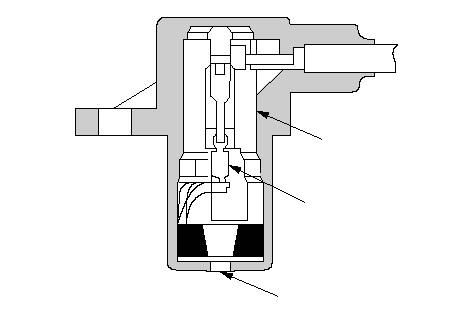

Датчик положения коленчатого вала (СКР)

Датчик СКР определяет частоту вращения двигателя и момент начала впрыскивания топлива для каждого цилиндра.

ЗУБЧАТАЯ "МИШЕНЬ"

СБОРНАЯ ШИНА

КАТУШКА ЗАЖИГАНИЯ

}

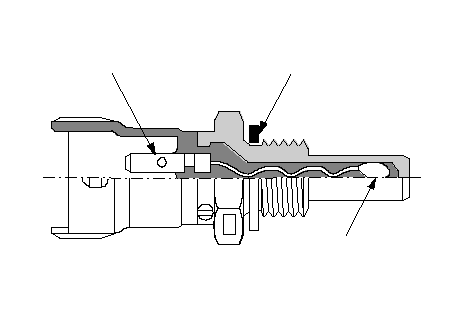

Датчик температуры охлаждающей жидкости (ЕСТ)

Датчик ЕСТ является зависимым от температуры резистором (терморезистор). Сопротивление снижается по мере повышения температуры охлаждающей жидкости двигателя.

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

РЕЗИСТОР

КОНТАКТ

}

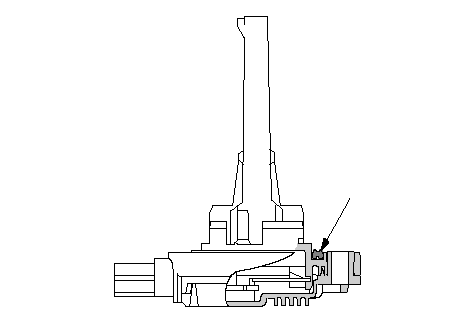

Датчик уровня моторного масла

Данный датчик определяет уровень моторного масла.

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

}

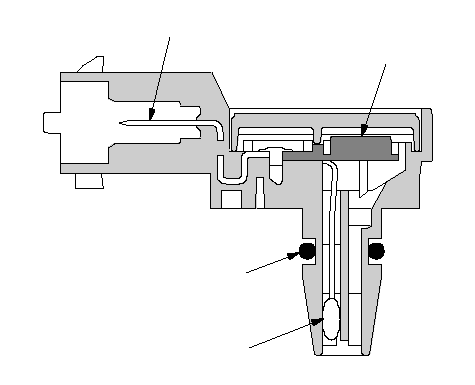

Датчик абсолютного давления воздуха со спуском (МАР) / 2 датчик температуры впускного воздуха (IAT)

2 датчик IAT представляет собой резистор, который изменяет свое сопротивление в зависимости от температуры (терморезистор). Сопротивление терморезистора снижается по мере повышения температуры воздуха на впуске в двигатель.

Датчик МАР преобразует абсолютное давление воздуха во впускном коллекторе в электрические сигналы, поступающие к компьютер ЕСМ.

КОНТАКТ

ДАТЧИК МАР

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

ДАТЧИК IAT

}

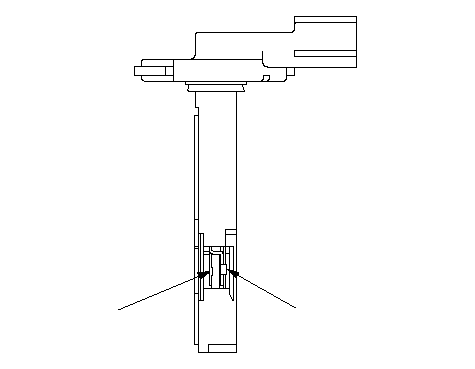

Датчик массы воздушного потока (MAF) / 1 датчик температуры впускного воздуха (IAT)

Датчик MAF содержит нить накала и терморезистор. Он расположен во впускном воздушной канале. Сопротивление нити накала и терморезистора меняется в зависимости от температуры впускного воздуха и воздушного потока. Цепь регулирования в датчике MAF контролирует ток для поддержания установленной температуры нити накала. Цепь регулирования преобразует ток в напряжение, которое подводится к ЕСМ.

НИТЬ НАКАЛА

1 ДАТЧИК ТЕМПЕРАТУРЫ
ВОЗДУХА НА ВПУСКЕ (IAT)

}

Датчик частоты вращения коленчатого вала

Этот датчик определяет частоту вращения промежуточного вала.

КОНТАКТ

МАГНИТ

УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА

}

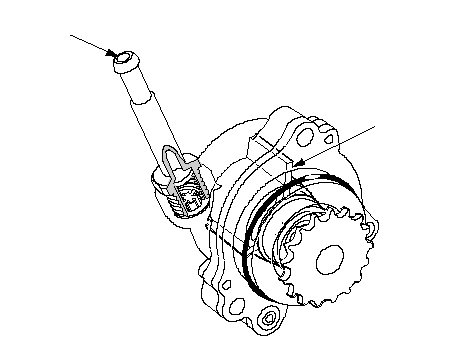

Вакуумный насос

Вследствие того, что в дизельном двигателе не образуется вакуум, то цепь привода активизирует вакуумный насос.

ЛОПАСТЬ

ВАКУУМНАЯ ТРУБКА

}
