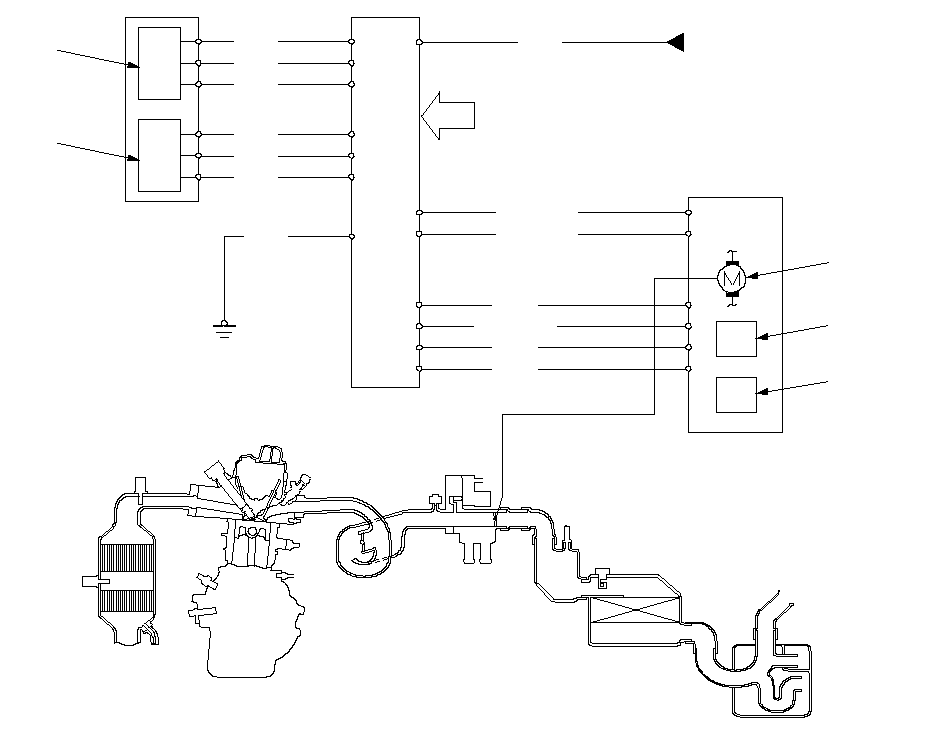

Схема системы электронного управления дроссельной заслонкой

Система электронного управления дроссельной заслонкой состоит из исполнительного элемента дроссельной заслонки, датчика A/B положения дроссельной заслонки (ТР), датчика А/В положения педали акселератора (АРР), реле управления (LAF) системой электронного управления дроссельной заслонкой (ETCS) и блока ЕСМ/РСМ.

ДАТЧИК TP
(положения
дроссельной
заслонки) А

ДАТЧИК
ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ (ТР) B

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

КОРПУС ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

От
РЕЛЕ УПРАВЛЕНИЯ ETCS
(ETCS) (LAF)

РАЗЛИЧНЫЕ
ДАТЧИКИ

ЕСМ/
PCM

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ
АКСЕЛЕРАТОРА
(АРР)
A

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ
АКСЕЛЕРАТОРА
(АРР)
В

BRN

YEL

BLU

PUR

WHT

GRY

BLK

BLU

GRN

YEL

BLU

YEL/RED

YEL/GRN

RED/BLK

}
