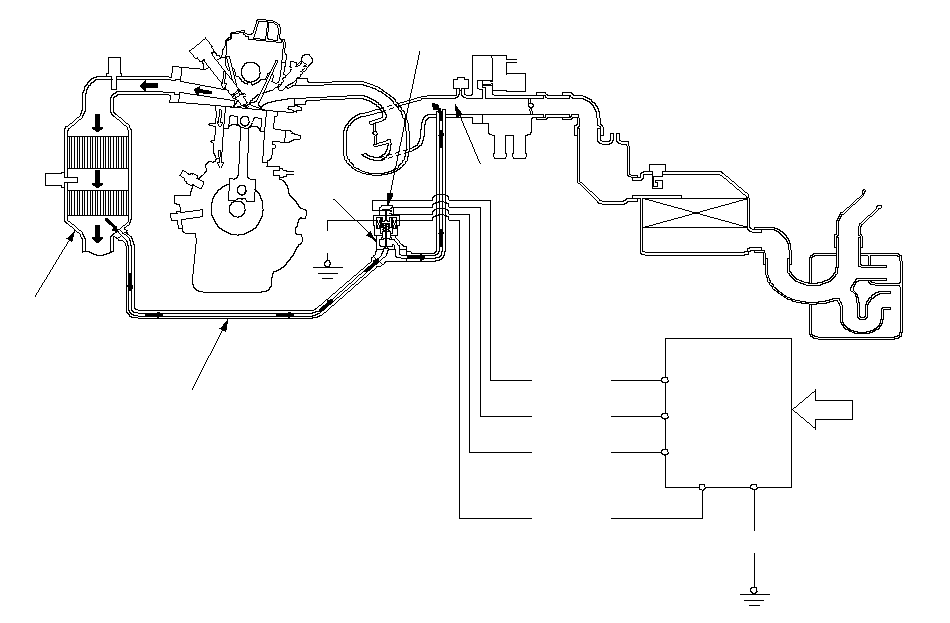

Схема системы рециркуляции отработавших газов (EGR)
Система EGR снижает содержание окислов азота (NOx) в отработанных газах за счет перепуска части отработанных газов через трубу системы EGR и впускной коллектор в камеру сгорания. Благодаря тому, что отработанные газы проходят через трубу системы EGR, во впускном коллекторе и на корпусе дроссельной заслонки не откладывается нагар. В память компьютера ЕСМ/РСМ занесены зависимости оптимального положения клапана системы EGR для широкого диапазона режимов работы двигателя.
Датчик положения клапана системы EGR определяет величину подъема клапана системы EGR и посылает эту информацию в компьютер ЕСМ/РСМ. Компьютер ЕСМ/РСМ далее сравнивает это значение с оптимальной величиной подъема, хранящейся в его памяти (на основе сигналов, полученных от других датчиков). В случае наличия разницы между этими двумя сигналами компьютер ЕСМ/РСМ прерывает подачу питания к клапану системы EGR.
КОЛЛЕКТОР
СИСТЕМЫ РЕЦИРКУЛЯЦИИ
ОТРАБОТАННЫХ ГАЗОВ (EGR)
каталитический
нейтрализатор TWC
КЛАПАНА СИСТЕМЫ EGR
ДАТЧИКИ
PCM
