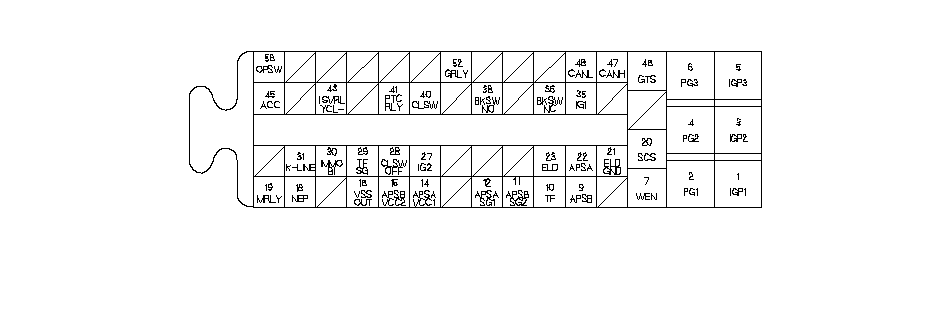

Входы и выходы ЕСМ на разъеме № 2 (58Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы ЕСМ
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
1
|
LT BLU
|
IGP1 (ИСТОЧНИК ПИТАНИЯ)
|
Источник питания для цепи ЕСМ
|
|
2
|
BLK
|
PG1 ("МАССА" ПИТАНИЯ)
|
Заземление цепи ЕСМ
|
|
3
|
LT BLU
|
IGP2 (ИСТОЧНИК ПИТАНИЯ)
|
Источник питания для цепи ЕСМ
|
|
4
|
BLK
|
PG2 ("МАССА" ПИТАНИЯ)
|
Заземление цепи ЕСМ
|
|
5
|
LT BLU
|
IGP3 (ИСТОЧНИК ПИТАНИЯ)
|
Источник питания для цепи ЕСМ
|
|
6
|
BLK
|
PG3 ("МАССА" ПИТАНИЯ)
|
Заземление цепи ЕСМ
|
|
7
|
RED
|
WEN (СИГНАЛ, ПОЗВОЛЯЮЩИЙ ЗАПИСЫВАТЬ)
|
Определяет сигнал, позволяющий записывать данные
|
|
9
|
PUR
|
APSB (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА (АРР) В)
|
Определяет сигнал датчика АРР В
|
|
10
|
BLU
|
TF (ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА)
|
Определяет сигнал датчика температуры топлива
|
|
11
|
WHT
|
APSBSG2 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
12
|
BLU
|
APSASG1 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
14
|
BRN
|
APSAVCC1 (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
15
|
GRY
|
APSBVCC2 (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
16
|
PNK
|
VSSOUT (ВЫХОДНОЙ СИГНАЛ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ (VSS))
|
Посылает сигнал от датчика скорости автомобиля
|
|
18
|
BLU
|
NEP (ИМПУЛЬС ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ)
|
Выходной импульс частоты вращения двигателя
|
|
19
|
YEL
|
MRLY (ГЛАВНОЕ РЕЛЕ МОДУЛЯ PGM-FI)
|
Питает главное реле 1 системы впрыска топлива PGM-FI
Источник питания для памяти кодов DTC.
|
|
20
|
BRN
|
SCS (СЕРВИСНЫЙ ПРОВЕРОЧНЫЙ СИГНАЛ)
|
Определяет наличие подключенного диагностического прибора
|
|
21
|
BLK
|
ELDGND ("МАССА" ДЕТЕКТОРА ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD))
|
Заземление ELD
|
|
22
|
YEL
|
APSА (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА (АРР) А)
|
Определяет сигнал датчика АРР А
|
|
23
|
ORN
|
ELD ( ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD))
|
Определяет сигнал ELD
|
