Корпуса клапанов
Гидравлическое управление смонтировано в трех корпусах: основном корпусе, корпусе регулятора и корпусе сервоклапанов. Насос гидромеханической трансмиссии приводится во вращение от насосного колеса гидротрансформатора, связанного с двигателем. Рабочая жидкость протекает через клапан регулятора, обеспечивающий поддержание необходимого давления в системе и через клапан ручного управления. Направление жидкости к клапанам включения и к каждому из фрикционов обеспечивают электромагнитные клапана. Электромагнитные клапана А, В, С, D и Е закреплены болтами на корпусе сервоклапанов. Электромагнитные клапана управления давлением рабочей жидкости А, В и С установлены на внешней поверхности картера гидромеханической трансмиссии.

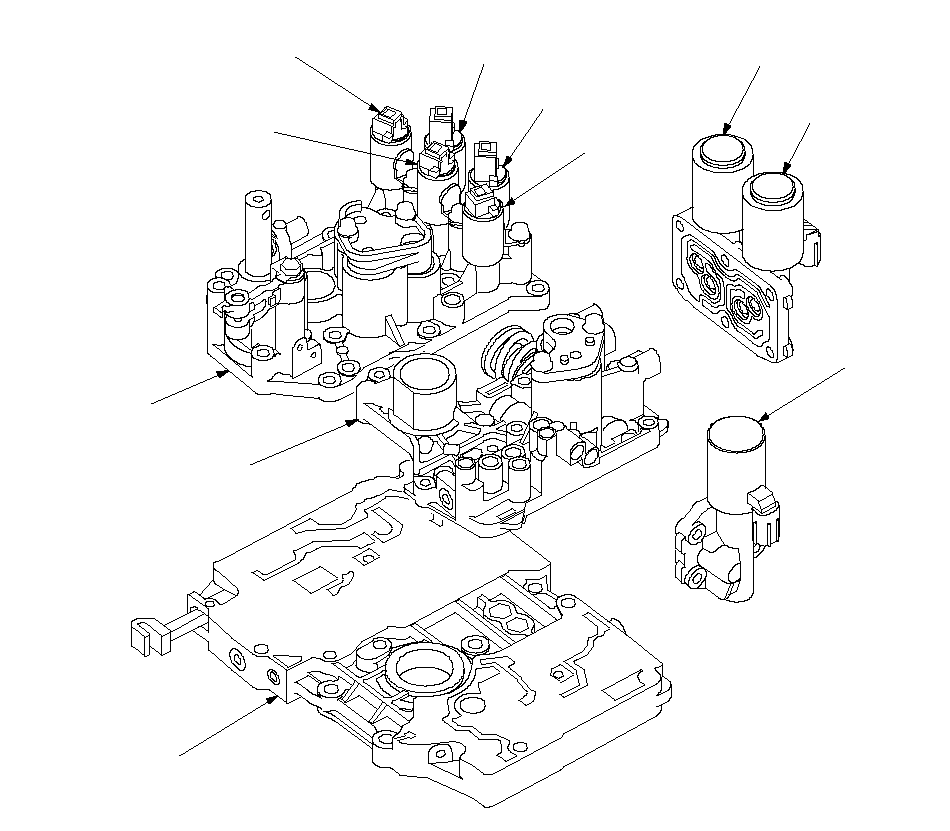

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН А ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
КОРПУС СЕРВОМЕХАНИЗМА
КОРПУС КЛАПАНА РЕГУЛЯТОРА
КОРПУС ГЛАВНОГО КЛАПАНА
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН "В" УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП С
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
ФРИКЦИОНА АКП
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН В
ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН Е
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Электромагнитный
клапан включения D
}
Основной корпус клапана

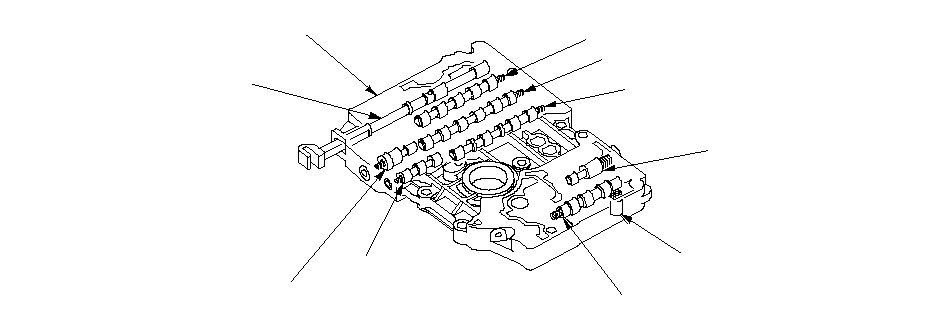

В основном корпусе расположен клапан ручного управления, клапаны А, В, С и Е переключения, перепускной клапан, клапан управления блокировкой, обратный клапан теплообмнника, клапан сервоуправления и шестерни насоса автоматической коробки передач. Главной функцией основного корпуса является обеспечение своевременного включения и выключения подачи рабочей жидкости в систему гидравлического управления под необходимым давлением.
КЛАПАН А ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
КОРПУС ГЛАВНОГО КЛАПАНА
КЛАПАН В ВКЛЮЧЕНИЯ ПЕРЕДАЧ
КЛАПАН С ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ОБРАТНЫЙ КЛАПАН СИСТЕМЫ ОХЛАЖДЕНИЯ
КЛАПАН УПРАВЛЕНИЯ БЛОКИРОВКОЙ
КЛАПАН Е
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
СЕРВОКЛАПАН УПРАВЛЕНИЯ
СЛИВНОЙ КЛАПАН
РУЧНОЙ КЛАПАН
}
Корпус клапана регулятора

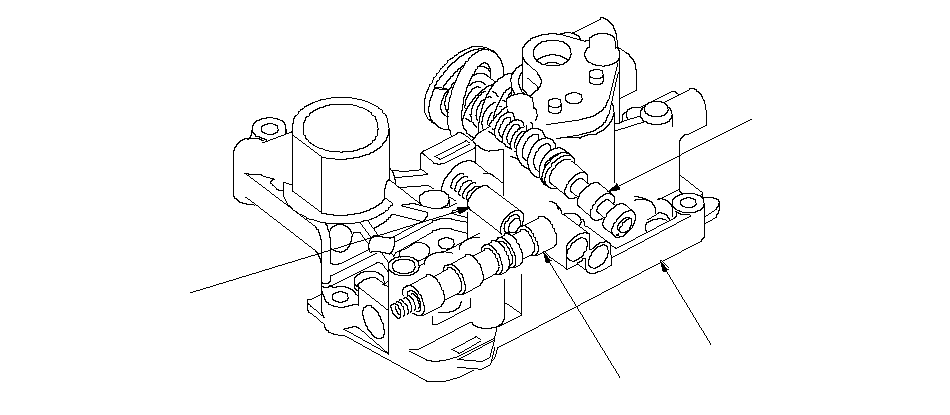

В корпусе регулятора установлен клапан, обратный клапан гидротрансформатора, клапан блокировки и гидроаккумуляторы 1-й и 3-й передачи.
ОБРАТНЫЙ КЛАПАН
ГИДРОТРАНСФОРМАТОРА
КЛАПАН БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
КОРПУС КЛАПАНА РЕГУЛЯТОРА
КЛАПАН РЕГУЛЯТОРА
}
