Система блокировки

Механизм блокировки гидротрансформатора срабатывает при выборе режима движения D (2-я, 3-я, 4-я и 5-я передачи) и режиме движения D3 (2-я и 3-я передачи). Жидкость по каналам под давлением подается под поршень фрикциона блокировки, прижимая его к корпусу гидротрансформатора. В результате первичный вал коробки передач начинает вращаться с частотой коленчатого вала двигателя. Вместе с системой гидравлического управления модуль PCM оптимизирует моменты включения и интенсивность механизма блокировки. При подаче сигнала от компьютера PCM на электромагнитный клапан Е, давление жидкости перемещает клапан E блокировки, включая или выключая блокировку гидротрансформатора. Электромагнитный клапан А управления давлением фрикциона АКП и клапан управления блокировкой управляют блокировкой.

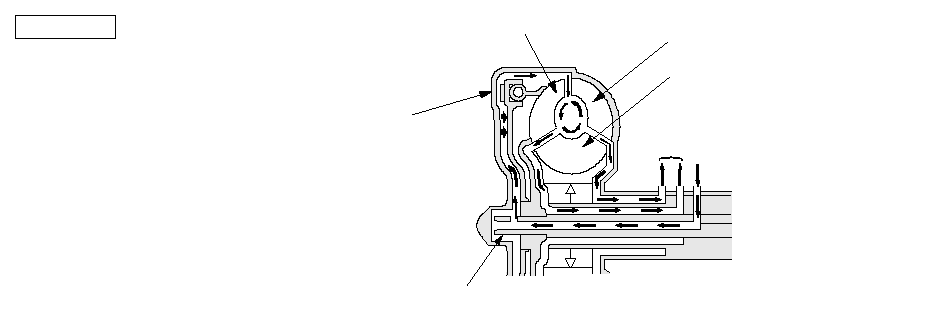

Фрикцион блокировки гидротрансформатора включен (включение фрикциона блокировки гидротрансформатора)

Рабочая жидкость уходит из полости между крышкой гидротрансформатора и поршнем блокировки. Жидкость поступает из полости между насосом и турбиной, прижимая поршень фрикциона блокировки к корпусу гидротрансформатора. Поршень блокировки блокирует насосное и турбинное колесо. Первичный вал гидромеханической трансмиссии вращается с той же угловой скоростью, что и коленчатый вал двигателя.

Поток мощности

Мощность подается через:

Двигатель
↓
ведущий диск
↓
корпус гидротрансформатора
↓
Поршень фрикциона гидротрансформатора
↓
демпфирующая пружина
↓
турбина
↓
Первичный вал

К охладителю рабочей жидкости АКП

ВХОД

ВЫХОД

ПРУЖИНА АМОРТИЗАТОРА

ТУРБИНА

ПЕРВИЧНЫЙ ВАЛ

ПОРШЕНЬ ФРИКЦИОНА
ГИДРОТРАНСФОРМАТОРА

КОРПУС
ГИДРО-
ТРАНСФОРМАТОРА

}

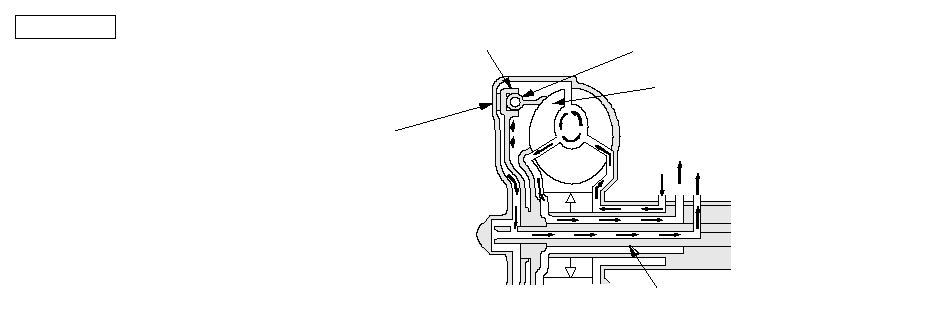

Фрикцион блокировки гидротрансформатора выключен (выключение фрикциона блокировки гидротрансформатора)

Рабочая жидкость уходит из полости между крышкой гидротрансформатора и поршнем фрикциона гидротрансфоматора, проходит через гидротрансфоматор и выходит через полости между турбиной и статором и между насосом и статором. В результате поршень фрикциона гидротрансформатора отойдет от корпуса гидротрансформатора, и фрикцион блокировки гидротрансформатора разблокируется. Блокировка фрикциона гидротрансформатора выключается.
