Фрикционы и шестерни

В 5-ступенчатой автоматической коробке передач для включения передач используются фрикционы с гидравлическим управлением. При подаче давления в бустер фрикциона, его поршень перемещается. Он сжимает фрикционные диски и металлические пластины, что предотвращает их взаимопроскальзывание. Мощность передается через пакет дисков фрикциона на шестерню, расположенную с ним на одной ступице. Таким же образом, когда гидравлическое давление в бустере падает, поршень освобождает фрикционные диски и металлические пластины, и они начинают свободно проскальзывать друг относительно друга. Это позволяет шестерне свободно вращаться на валу, не передавая момента.

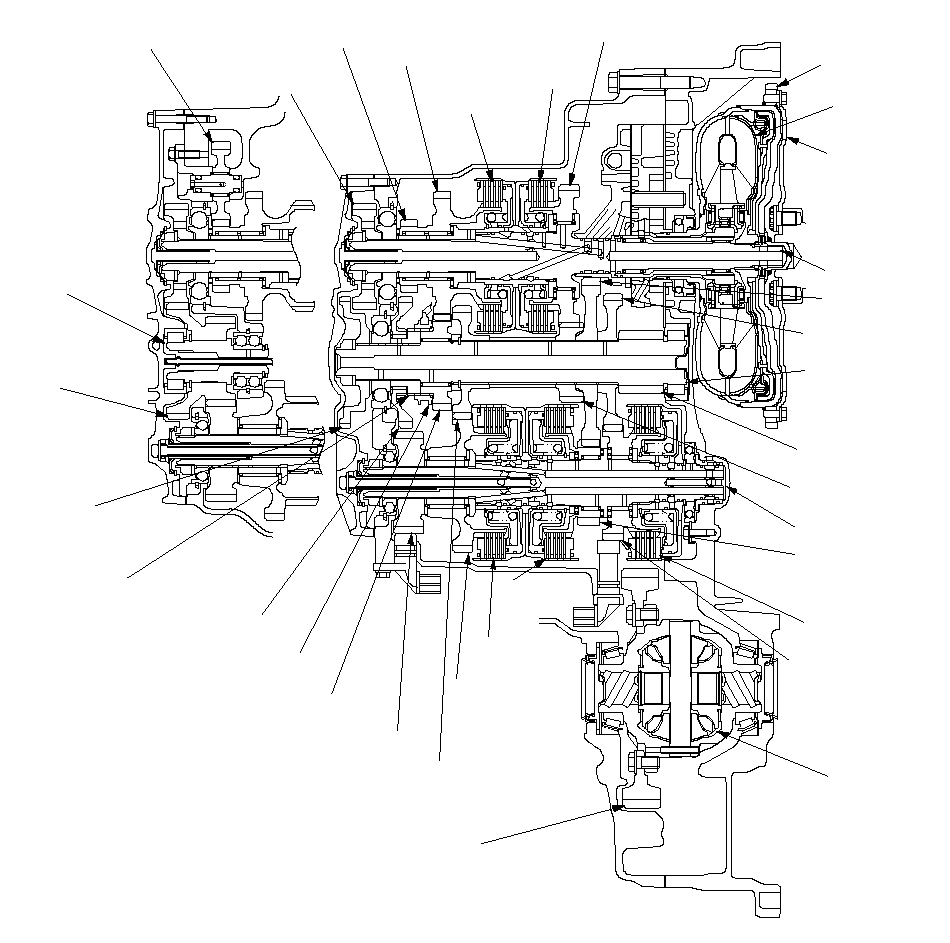

Автоматическая трансмиссия в разрезе

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА

ФРИКЦИОН ВКЛЮЧЕНИЯ
4-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ПЕРВИЧНЫЙ ВАЛ

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

СТУПИЦА СЕЛЕКТОРА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ПРОМЕЖУТОЧНЫЙ ВАЛ

СЕЛЕКТОР ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН
ВКЛЮЧЕНИЯ 1-ОЙ
ПЕРЕДАЧИ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ГИДРОТРАНСФОРМАТОР

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПАРКОВОЧНАЯ ШЕСТЕРНЯ

УЗЕЛ
ДИФФЕРЕНЦИАЛА

ЗУБЧАТЫЙ ВЕНЕЦ

ШЕСТЕРНЯ 5-Й ПЕРЕДАЧИ ПЕРВИЧНОГО ВАЛА

ФРИКЦИОН 5-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА
ПЕРВИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ПАРАЗИТНЫЙ
ВАЛ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ПАРАЗИТНОГО
ВАЛА

ШЕСТЕРНЯ
3-Й ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН
ВКЛЮЧЕНИЯ 3-ЕЙ
ПЕРЕДАЧИ

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ
2-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 1-ОЙ
ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ВТОРИЧНЫЙ ВАЛ

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ВЕДУЩИЙ ДИСК

}

Фрикцион 1-ой передачи

Фрикцион включения 1-ой передачи блокирует на валу шестеню 1-ой передачи. Он расположен посредине воричного вала. Фрикцион включения 1-ой передачи прилегает торцом к торцу фрикциона включения 3-ей передачи. Рабочая жидкость подводится к фрикциону включения первой передачи по внутренним сверлениям в теле вторичного вала.

Фрикцион второй передачи

Фрикцион включения 2-ой передачи блокирует на валу шестеню 2-ой передачи. Он расположен на конце воричного вала, против торцевой крышки. Бустер фрикциона включения 2-ой передачи соединяется с гидравлическим контуром через кольцевую канавку.

Фрикцион 3-ей передачи

Фрикцион включения 3-ей передачи блокирует на валу шестеню 3-ей передачи. Он расположен посредине воричного вала. Фрикцион включения 3-ей передачи прилегает торцом к торцу фрикциона включения 1-ой передачи. Рабочая жидкость подводится к фрикциону включения 3-ей передачи по внутренним сверлениям в теле вторичного вала.

Фрикцион включения 4-ой передачи

Фрикцион 4-й передачи включает/выключает шестерню 4-й передачи, а также шестерню передачи заднего хода. Он расположен посредине первичного вала. Фрикцион включения 4-ой передачи прилегает торцом к торцу фрикциона включения 5-ой передачи. Рабочая жидкость подводится к фрикциону включения 4-ой передачи по внутренним трубкам в теле первичного вала.

Фрикцион 5-ой передачи

Фрикцион включения 5-ой передачи блокирует на валу шестеню 5-ой передачи. Он расположен посредине первичного вала. Фрикцион включения 5-ой передачи прилегает торцом к торцу фрикциона включения 4-ой передачи. Рабочая жидкость подводится к фрикциону включения 5-ой передачи по внутренним сверлениям в теле первичного вала.

Работа шестерен

Шестерни первичного вала:

Шестерня 4-ой передачи блокируется на первичном валу фрикционом включения 4-ой передачи.
Шестерня 5-ой передачи блокируется на первичном валу фрикционом включения 5-ой передачи.
Шестерня передачи заднего хода блокируется на первичном валу фрикционом включения 4-ой передачи.
Паразитная шестерня установлена на шлицах первичного вала и вращается заодно с ним.

Шестерни промежуточного вала:

Ведущая шестерня гланой передачи выполнена заодно с промежуточным валом.
Шестерни 1-ой, 2-ой, 3-ей и 5-ой передачи, а также шестерня блокировки трансмиссии при парковке, установлены на шлицах промежуточного вала и вращаются заодно с ним.
Шестеря 4-ой предачи и шестерня передачи заднего хода свободно вращаются на промежуточном валу. Механизм включения передачи заднего хода блокирует на валу шестерню 4-ой передачи и шестерню передачи задего хода посредством зубчатой муфты. Внутренняя полумуфта муфты включения передачи заднего хода установлена на шлицах промежуточного вала, что обеспечивает блокировку шестерни 4-ой передачи и шестерни передачи заднего хода на валу.

Шестерни вторичного вала:

Шестерня 1-ой предачи блокируется на вторичном валу фрикционом включения 1-ой передачи.
Шестерня 2-ой предачи блокируется на вторичном валу фрикционом включения 2-ой передачи.
Шестерня 3-ей предачи блокируется на вторичном валу фрикционом включения 3-ей передачи.
Паразитная шестерня установлена на шлицах вторичного вала и вращается заодно с ним.

Паразитная шестерня паразитного вала передает мощность между первичным и вторичным валом.

Паразитная шестерня заднего хода передает мощность от шестерни передачи заднего хода первичного вала к шестерне передачи заднего хода промежуточного вала, обеспечивая изменение направления вращения промежуточного вала на противоположное.
