Поток мощности (Продолжение)

Положение R

Когда рычаг селектора режимов движения переводится в положение R (движение задним ходом), давление жидкости воздействует на сервопоршень механизма включения передачи заднего хода, обеспечивая блокировку зубчатой муфтой шестерни передачи заднего хода с промежуточным валом.
Давление жидкости воздействует также на поршень фрикциона включения 4-ой предачи, обеспечивая блокировку шестерни передачи заднего хода на первичном валу.
Шестерня передачи заднего хода первичного вала приводит во вращение шестерню передачи заднего хода промежуточного вала через паразитную шестерню передачи заднего хода.
Направление вращения шестерни передачи заднего хода промежуточного вала меняется на противоположное паразитной шестерней передачи заднего хода.
Шестерня передачи заднего хода промежуточного вала приводит его во вращение через муфту механизма включения передачи заднего хода.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

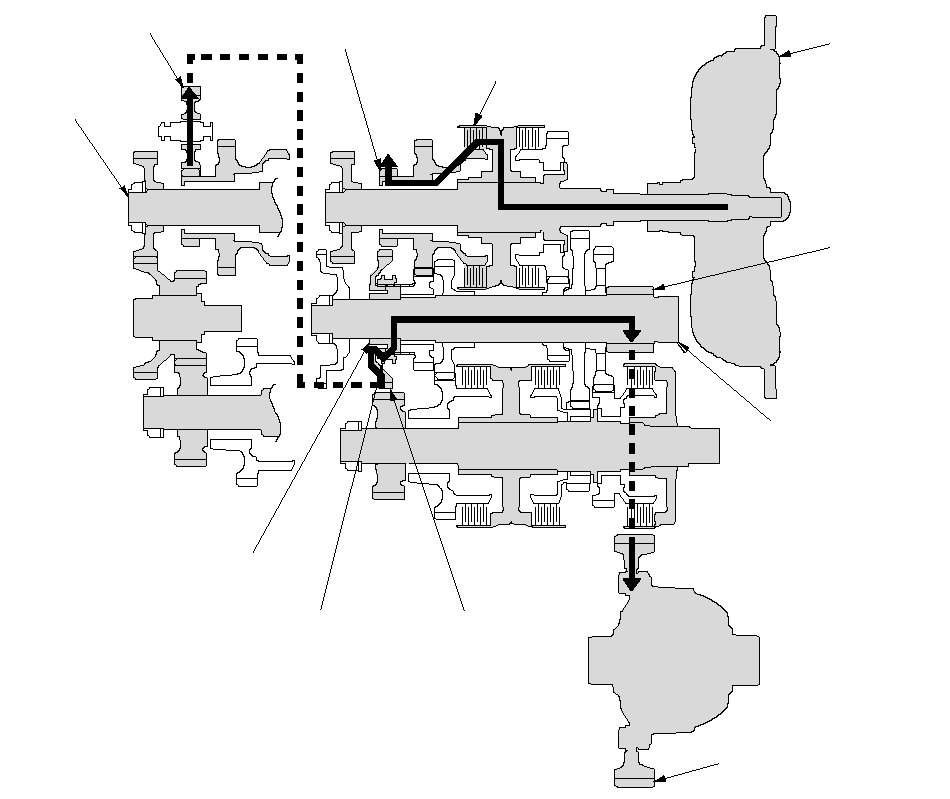

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА
ПЕРВИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОДА

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 4-ОЙ ПЕРЕДАЧИ

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

СТУПИЦА СЕЛЕКТОРА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПЕРВИЧНЫЙ ВАЛ

}
