Поток мощности (Продолжение)

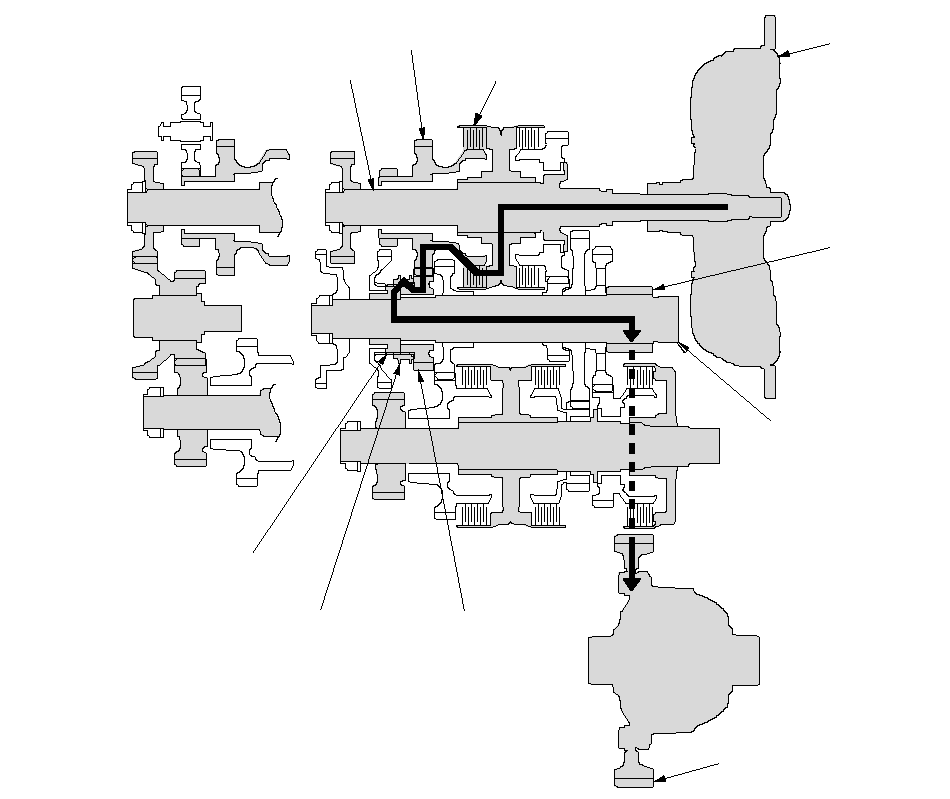

4-я передача

Когда рычаг селектора режимов движения переводится в положения D и S, давление жидкости воздействует на сервоклапан механизма включения селектора передачи заднего хода, обеспечивая блокировку зубчатой муфтой шестерни 4-ой передачи с промежуточным валом.
Давление жидкости воздействует также на поршень фрикциона включения 4-ой предачи, обеспечивая блокировку шестерни 4-ой передачи на первичном валу.
Шестерня 4-ой передачи первичного вала приводит во вращение шестерню 4-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 4-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

СТУПИЦА СЕЛЕКТОРА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ВЕДОМАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПЕРВИЧНЫЙ ВАЛ

}

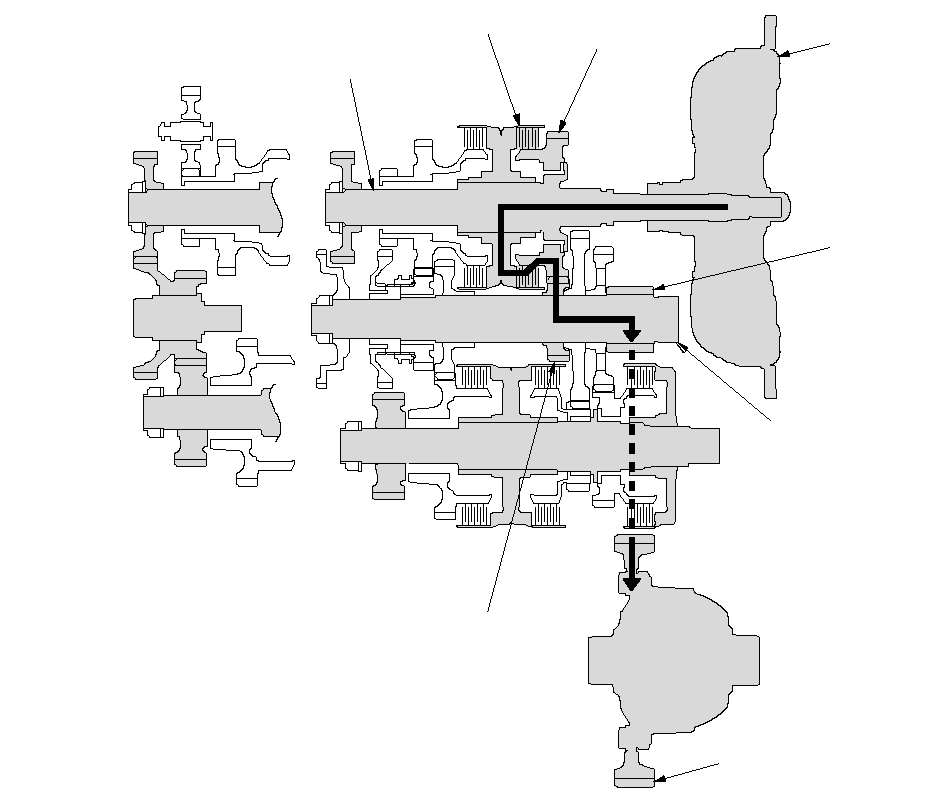

5-я передача

Давление жидкости воздействует на поршень фрикциона включения 5-ой предачи, обеспечивая блокировку шестерни 5-ой передачи на первичном валу.
Шестерня 5-ой передачи первичного вала приводит во вращение шестерню 5-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН 5-ОЙ ПЕРЕДАЧИ

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПЕРВИЧНЫЙ ВАЛ

}
