Поток мощности (Продолжение)

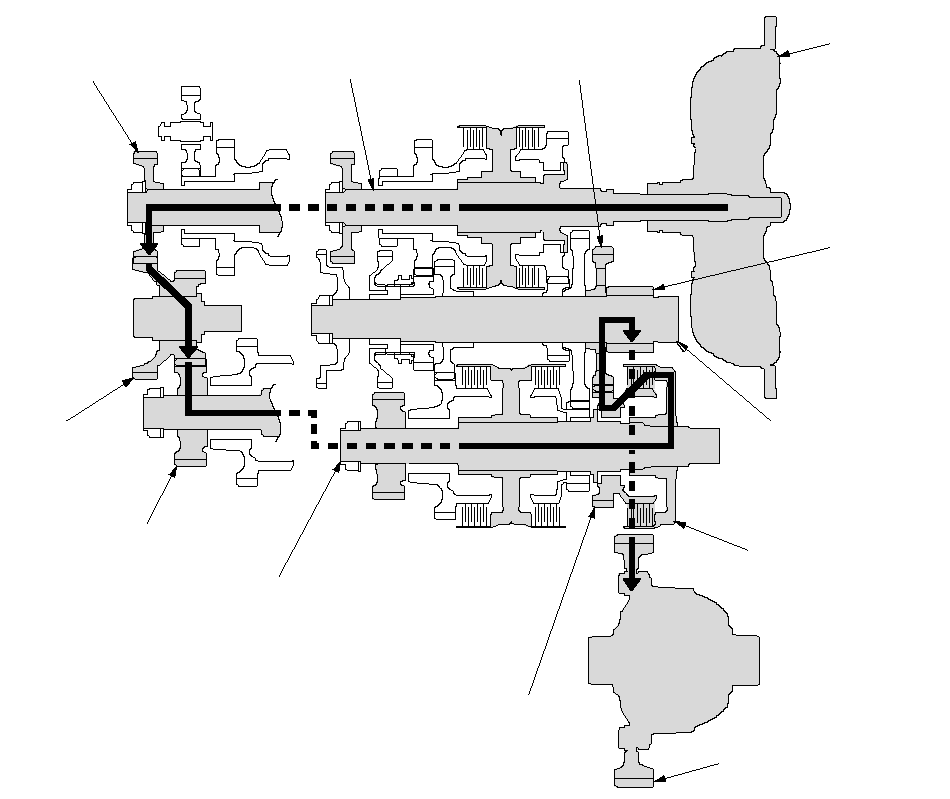

2-я передача

Рабочая жидкость под давлением подается в бустер фрикциона включения 2-ой передачи. Фрикцион включения 2-ой передачи блокирует на вторичном валу шестерню 2-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 2-ой передачи вторичного вала приводит во вращение шестерню 2-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ФРИКЦИОН ВКЛЮЧЕНИЯ
2-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ
ГЛАВНОЙ
ПЕРЕДАЧИ

ВТОРИЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ПАРАЗИТНОГО ВАЛА

}

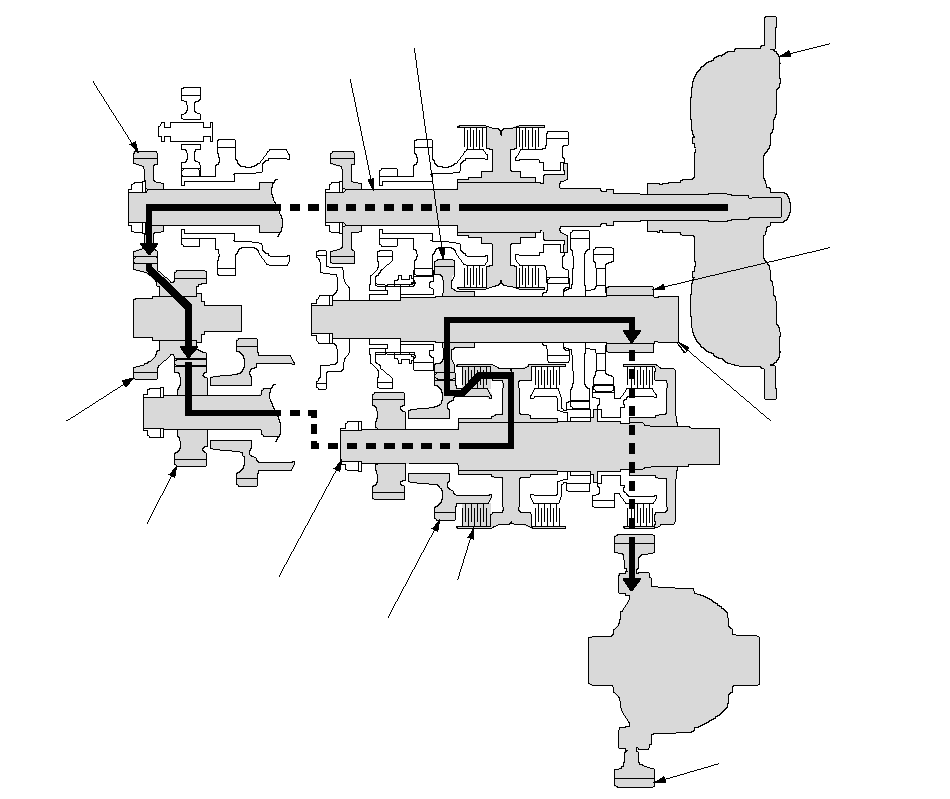

3-я передача

Рабочая жидкость под давлением подается в бустер фрикциона включения 3-ей передачи. Фрикцион включения 3-ей передачи блокирует на вторичном валу шестерню 3-ей передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 3-ей передачи вторичного вала приводит во вращение шестерню 3-ей передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ФРИКЦИОН ВКЛЮЧЕНИЯ
3-ЕЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ
