Поток мощности

Положение Р

Давление жидкости не подается к фрикционам. Мощность не передается на промежуточный вал. Промежуточный вал заблокирован собачкой блокировки, блокируя парковочную шестерню.

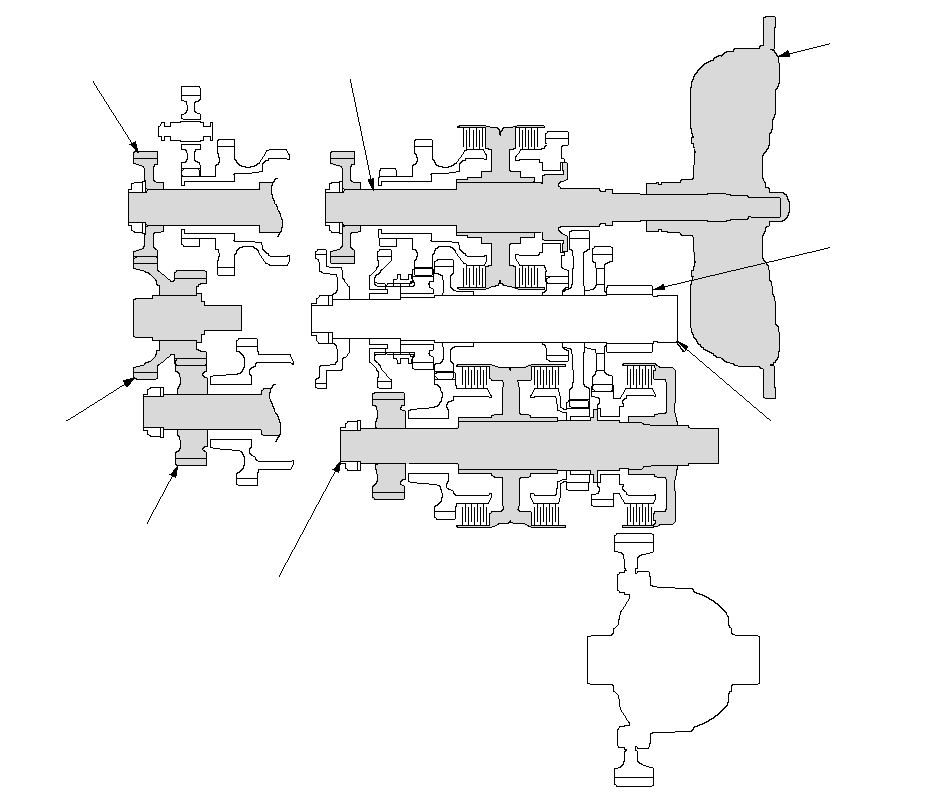

Положение N

Мощность от двигателя через гидротрансформатор передается на первичный вал автоматической трансмиссии. Вращаются паразитные шестерни первичного, паразитного и вторичного вала, но давление не подается в бустеры фрикционов. Мощность не передается на промежуточный вал.

Когда рычаг селектора находится в этом положении, можно изменить положение механизма включения передачи заднего хода, перемещая рычаг селектора режимов движения в положения D или R:

При перемещении рычага селектора режимов двжения в положение D, механизм включения передачи заднего хода блокирует шестерню 4-ой передачи промежуточного вала со ступицей механизма включения передачи заднего хода. В результате шестерня 4-ой передачи блокируется на промежуточном валу.
При перемещении рычага селектора режимов движения в положение R механизм включения передачи заднего хода блокирует шестерню передачи заднего хода промежуточного вала со ступицей механизма включения передачи заднего хода. В результате шестерня передачи заднего хода блокируется на промежуточном валу.

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ
ГЛАВНОЙ
ПЕРЕДАЧИ

ВТОРИЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ПАРАЗИТНОГО ВАЛА

}

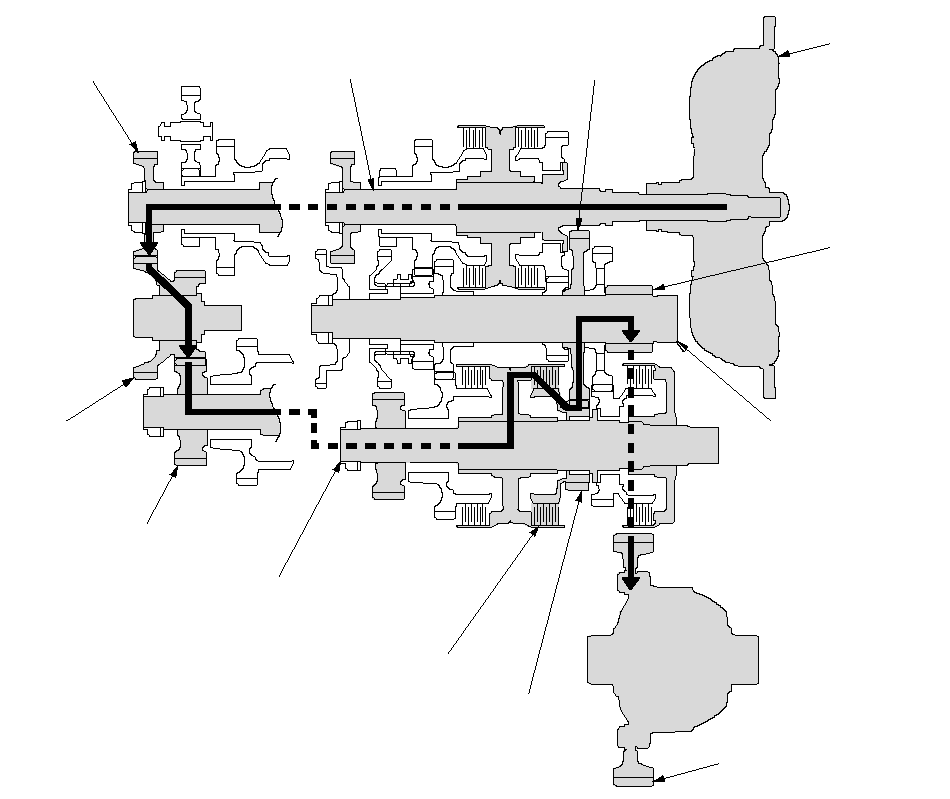

1-я передача

Рабочая жидкость под давлением подается в бустер фрикциона включения 1-ой передачи. Фрикцион включения 1-ой передачи блокирует на вторичном валу шестерню 1-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 1-ой передачи вторичного вала приводит во вращение шестерню 1-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ФРИКЦИОН ВКЛЮЧЕНИЯ 1-ОЙ ПЕРЕДАЧИ
