    Управление переключением передач

    Компьютер PCM моментально определяет, какая передача должна быть включена, руководствуясь сигналами множества датчиков и переключателей, и генерирует сигналы управления электромагнитными клапанами А, В, С, D и Е, управляющими переключением передач.
    Электромагнитные клапаны переключения является клапанами закрытого типа в обычном состоянии. Электромагнитный клапан переключения открывает порт давления электромагнитного клапана переключения, ведущий к клапану переключения, в то время, как электромагнитный клапан переключения включается блоком РСМ, и затем закрывает порт, когда электромагнитный клапан переключения выключен. Комбинации управляющих электромагнитными клапанами A, B, C, D, и E сигналов приведены в таблице.
    Положение
    Положение передачи
    Электромагнитные клапаны переключения передач
    A
    B
    C
    D
    E
    D
    Переключение из положения N
    OFF
    ON
    ON
    OFF
    OFF
    Включена 1-ая передача
    ON
    ON
    ON
    OFF
    OFF
    Переключение между 1-ой и 2-ой передачей
    OFF
    ON
    ON
    OFF
    OFF
    Включена 2-ая передача
    OFF
    ON
    OFF
    ON
    OFF или ON
    Переключение между 2-ой и 3-ей передачей
    OFF
    ON
    ON
    ON
    OFF или ON
    Включена 3-я передача
    OFF
    OFF
    ON
    OFF
    OFF или ON
    Переключение между 3-ей и 4-ой передачей
    OFF
    OFF
    OFF
    OFF
    OFF или ON
    Включена 4-ая передача
    ON
    OFF
    OFF
    OFF
    OFF или ON
    Переключение между 4-ой и 5-ой передачей
    ON
    OFF
    OFF
    ON
    OFF или ON
    Включена 5-ая предача
    ON
    OFF
    ON
    ON
    OFF или ON
    2
    2-я передача
    OFF
    ON
    OFF
    ON
    OFF
    1
    1-я передача
    ON
    ON
    ON
    OFF
    OFF
    R
    Переключение из положений P и N
    OFF
    ON
    OFF
    OFF
    ON
    Включена передача заднего хода
    ON
    ON
    OFF
    OFF
    ON
    Механизм блокировки включения передачи заднего хода
    OFF
    OFF
    ON
    OFF
    OFF
    P
    Парковка
    OFF
    ON
    OFF
    OFF
    ON
    N
    Нейтраль
    OFF
    ON
    ON
    OFF
    OFF


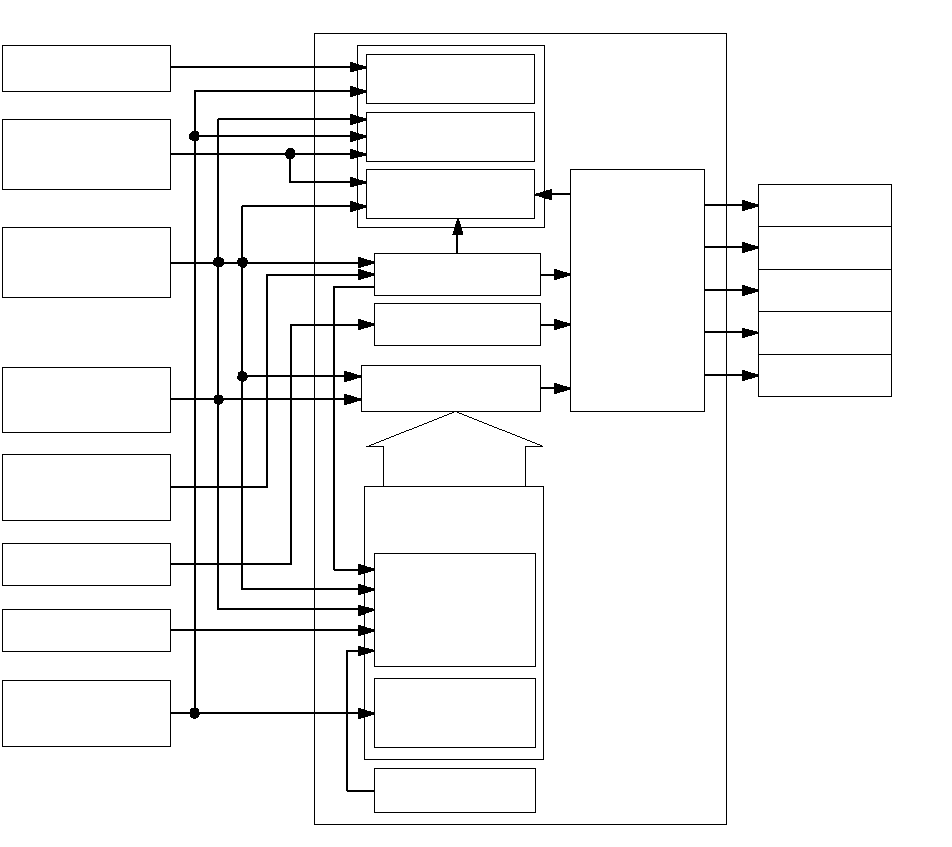

    Управление переключением передач - логическое управление

    Система логического управления была модифицирована для управления переключением в положении D. Модуль управления силовым агрегатом (PCM) сопоставляет информацию о текущих условиях движения с информацией об условиях движения, хранящейся в памяти компьютера. Эта информация складывается из показаний позиционного датчика педали акселератора, датчика положения дроссельной заслонки, датчика температуры охлаждающей жидкости, датчика давления, сигнала датчика положения педали тормоза и сигнала датчика положения рычага селектора режимов движения и обеспечивает управление переключением передач при ускорениях и замедлениях на подъемах и спусках.

    Сигнал переключателя
    режимов автоматической
    трансмиссии

    PCM

    Сигнал датчика
    положения педали тормоза

    Управление
    частотой вращения вала
    двигателя

    Сигнал RPM
    (частоты вращения вала)
    двигателя

    Сигнал датчика
    частоты вращения
    коленчатого
    вала

    Сигал датчика вращения
    ведущего вала
    (первичного вала)

    Сигнал датчика
    температуры
    охлаждающей жидкости
    двигателя

    Управление
    переключением передач

    Управление функцией
    безопасного
    режима работы

    Текущее положение механизма
    переключения передач

    Данные о температуре
    рабочей жидкости АКП

    Главное положение
    при переключении

    Коррекция данных
    Выбор
    режима переключения

    Блок логического управления

    Расчет
    угла наклона

    Коррекция данных
    сигнала датчика
    температуры охлаждающей
    жидкости
    двигателя

    Электромагнитный клапан
    переключения передач А

    Сигнал датчика
    температуры рабочей жидкости ATF

    Сравнение
    с помощью сигналов

    Сигнал позиционнного датчика
    педали акселератора
    Сигнал позиционнного датчика
    дроссельной заслонки

    Сигнал датчика
    давления

    Электромагнитный клапан В
    переключения передач

    Электромагнитный клапан С
    переключения передач

    Электромагнитный клапан
    переключения передач D

    Электромагнитный
    клапан Е переключения
    передач

    }
