Электронная система управления (Продолжение)

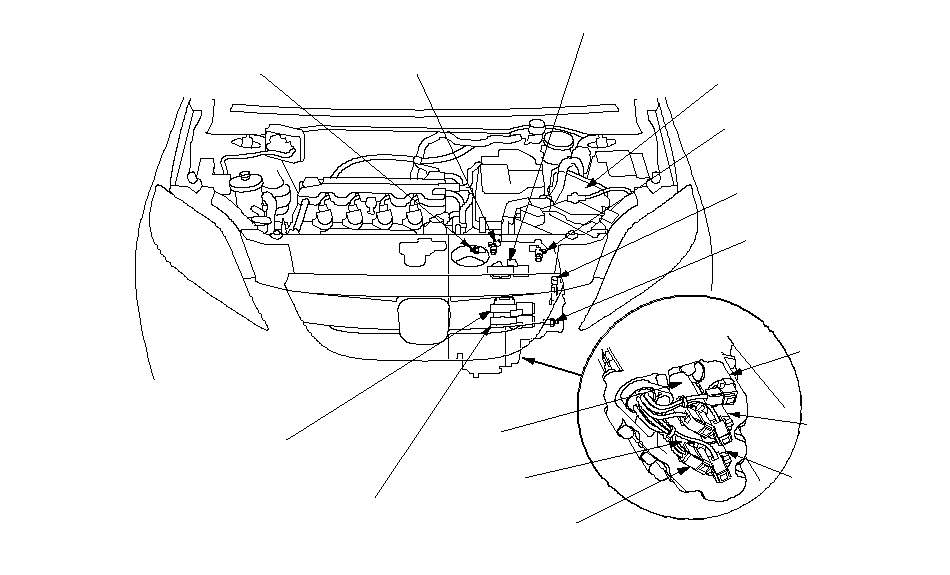

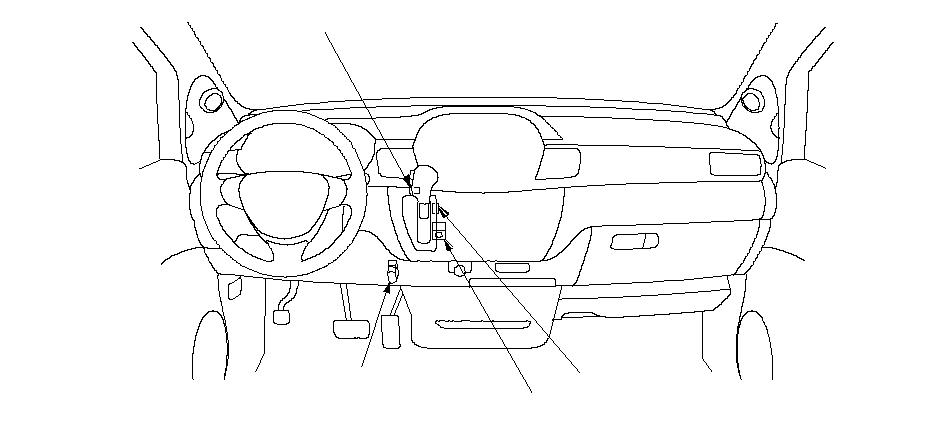

Перечень расположения элементов электронной системы управления - модель ПРК

ВЫКЛЮЧАТЕЛЬ D3

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН МЕХАНИЗМА БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

ВЫКЛЮЧАТЕЛЬ
МЕХАНИЗМА
ПАРКОВКИ

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ (DLC)

}

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП С

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН В УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН В ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

ДАТЧИК
ТЕМПЕРАТУРЫ РАБОЧЕЙ ЖИДКОСТИ АКП (ATF)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

Электромагнитный
клапан включения D

ДАТЧИК
ДАВЛЕНИЯ
ЖИДКОСТИ ФРИКЦИОНА
3-ЕЙ ПЕРЕДАЧИ

ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ
ФРИКЦИОНА
2-ОЙ ПЕРЕДАЧИ

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ КОРОБКИ ПЕРЕДАЧ

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВЕДУЩЕГО ВАЛА
(ПЕРВИЧНОГО ВАЛА)

МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН Е
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

}

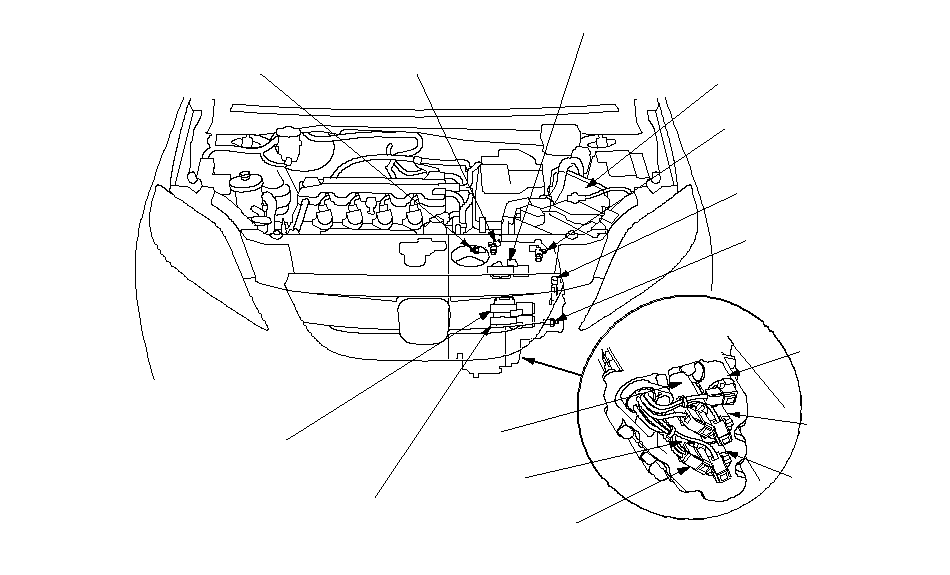

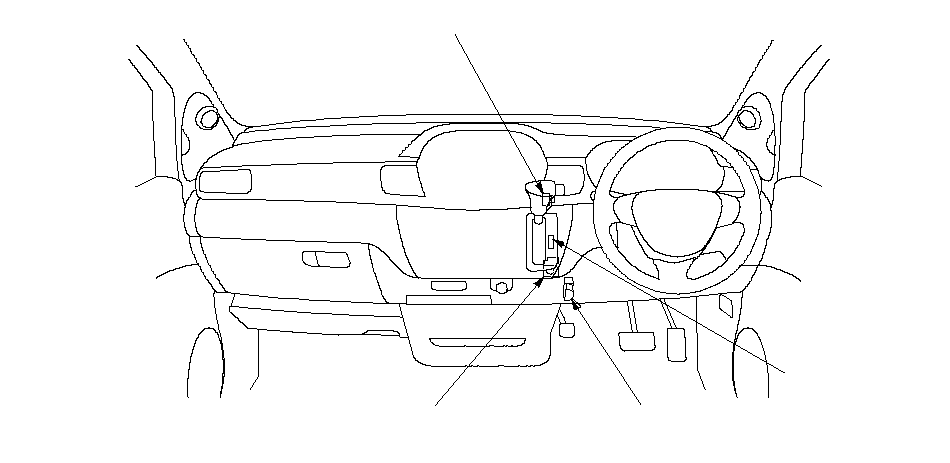

Перечень расположения элементов электронной системы управления - модель ЛРК
