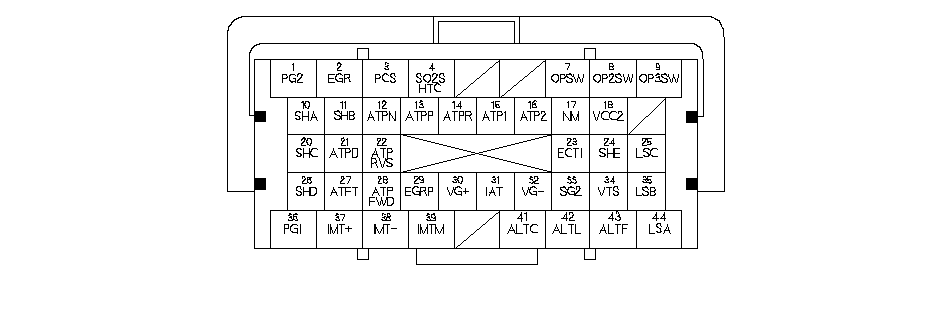

Входы и выходы компьютера ЕСМ/РСМ на разъеме В (△) (44Р)

  16 ^*1

RED

ATP2 (ДАТЧИК 2 ПОЛОЖЕНИЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет входящий сигнал положения 2 рычага переключения режимов коробки передач

В положении 2: примерно 0 В

В любом положении, кроме 2: примерно 5,0 В

  17 ^*1

WHT/RED

NM (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВЕДУЩЕГО ВАЛА (ПЕРВИЧНОГО ВАЛА)

Оределяет сигнал датчика скорости вращения ведущего (первичного) вала

При включенном зажигании в положение ON (II): примерно 0 В или примерно 5,0 В

При работе двигателя на холостом ходу и положении селектора режимов [N]: примерно 2,5 В (пульсирующий)

18

YEL/BLU

VCC2 (НАПРЯЖЕНИЕ ДАТЧИКА)

Обеспечивает эталонное напряжение датчика

При включенном зажигании в положение ON (II): примерно 5,0 В

  20 ^*1

GRN

SHC (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН С ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ)

Управляет электромагнитным клапаном C переключения режимов

При работающем двигателе в положении N и D (на 1-й, 3-й и 5-й передачах): напряжение аккумулятора

При работающем двигателе в положениях P, R и D (на 2-й и 4-й передаче): примерно 0 В

  21 ^*1

YEL/GRN

ATPD (ПОЛОЖЕНИЕ "D" ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет вход сигнала положения "D" селектора переключения режимов трансмиссии

В положении D: примерно 0 В

В любом положении, кроме D: примерно 5,0 В

  22 ^*1

YEL

ATPRVS (ПОЛОЖЕНИЕ RVS ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет входной сигнал положения R рычага переключения режимов коробки передач

В положении R: примерно 0 В

В любом положении, кроме R: примерно 5,0 В

23

RED/WHT (Красно-белый)

ЕСТ1 (ДАТЧИК 1 ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (ЕСТ))

Определяет сигнал датчика 1 ЕСТ

При включенном зажигании (в положении II): примерно 0,1 - 4,8 В (в зависимости от температуры охлаждающей жидкости)

  24 ^*1

YEL

SHЕ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН Е ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ)

электромагнитный клапан Е переключения передач

При работе двигателя и положении селектора режимов "P" и "R": напряжение аккумулятора

При работающем двигателе в положениях N и D (на 1-ой передаче): примерно 0 В

  25 ^*1

BLU/WHT

LSC (ОБЕСПЕЧИВАЕМОЕ ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ ДАВЛЕНИЕМ ФРИКЦИОНА АКП)

Управляет электромагнитным клапаном С управления давлением сцепления АКП

При включенном зажигании в положение ON (II): управляемый ток

  26 ^*1

GRN/RED

SHD (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН D ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ)

Управляет электромагнитным клапаном D переключения режимов

При работающем двигателе и положении D (на 2-й и 5-й передачах): напряжение аккумулятора

При работающем двигателе в положениях P, R и D (на 1-й, 3-й и 4-й передачах): примерно 0 В

  27 ^*1

BRN/RED

ATFT (ДАТЧИК ТЕМПЕРАТУРЫ РАБОЧЕЙ ЖИДКОСТИ АКП)

Определяет сигнал температуры ATF

При включенном зажигании в положение ON (II): около 0,2 - 4,0 В (около 1,8 В при рабочей температуре)(в зависимости от температуры ATF)

  28 ^*1

BLU/YEL

ATPFWD (ПОЛОЖЕНИЕ FWD ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет входной сигнал положения D, 2 и 1 переключателя режимов трансмиссии

В положениях D, 2 и 1: примерно 0 В

В любом другом положении: примерно 5,0 В

29

WHT/BLK

EGRP (ДАТЧИК ПОЛОЖЕНИЯ КЛАПАНА СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR))

Определяет сигнал датчика положения клапана системы EGR

При работающем двигателе: 1,2 - 3,0 В (в зависимости от величины подъема клапана EGR)

*1:

АКП
