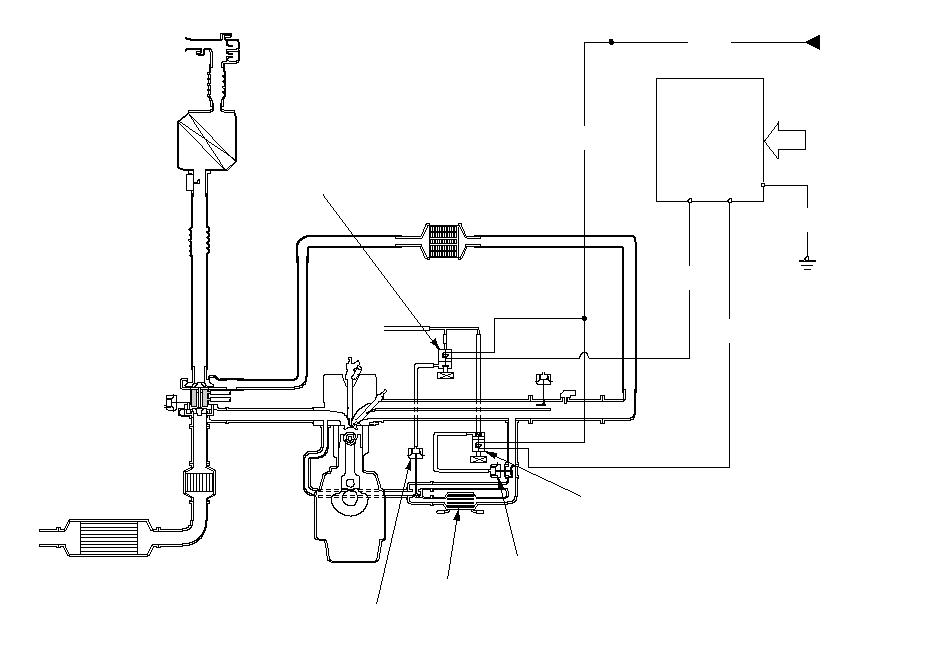

Схема системы рециркуляции отработавших газов (EGR)

Система EGR снижает содержание окислов азота (NOx) в отработавших газах за счет перепуска части отработавших газов через клапан системы EGR и впускной коллектор в камеру сгорания. В память компьютера ЕСМ занесены зависимости оптимального положения клапана системы EGR для широкого диапазона режимов работы двигателя.

RED

ЕСМ

BLK

К ГЛАВНОМУ
РЕЛЕ 2
СИСТЕМЫ PGM-FI

РАЗЛИЧНЫЕ
ДАТЧИКИ

BRN

PNK

YEL/BLK

ПЕРЕПУСКНОЙ КЛАПАН
ОХЛАДИТЕЛЯ EGR

ОХЛАДИТЕЛЬ EGR

КЛАПАН EGR

КЛАПАН СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
ОБХОДНОГО КАНАЛА
ОХЛАДИТЕЛЯ EGR

}
