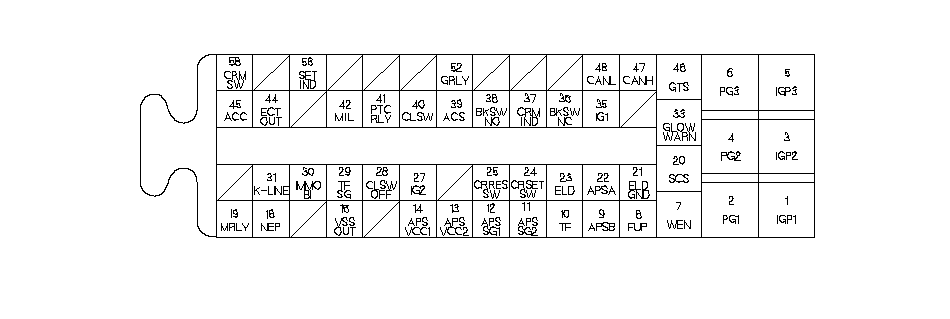

Входы и выходы ЕСМ на разъеме № 2 (58Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумуляторной батареи равно 12 В.
|
Номер клеммы ЕСМ
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
27
|
YEL
|
IG2(СИГНАЛ ЗАЖИГАНИЯ)
|
Определяет сигнал зажигания
|
|
28
|
RED (WHT)
*
|
CLSWOFF (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ В)
|
Определяет сигнал концевого выключателя положения педали сцепления
|
|
29
|
GRN
|
TFSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
30
|
LT GRN
|
IMMOBI (ИММОБИЛАЙЗЕР)
|
Посылает и принимает сигналы иммобилайзера
|
|
31
|
PUR
|
K-LINE
|
Посылает и принимает сигналы HDS
|
|
33
|
LT BLU
|
GLOW WARN (ИНДИКАТОР СВЕЧИ НАКАЛИВАНИЯ)
|
Питает индикатор свечи накаливания
|
|
35
|
GRN
|
IG1 (СИГНАЛ ЗАЖИГАНИЯ)
|
Определяет сигнал зажигания
|
|
36
|
BLU
|
BKSWNC (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ В ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя В положения педали тормоза
|
|
37
|
PNK
|
CRMIND (ГЛАВНЫЙ ИНДИКАТОР СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)
|
Индикатор MAIN КРУИЗ КОНТРОЛЯ водителя
|
|
38
|
LT GRN
|
BKSWNO (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ А ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя А положения педали тормоза
|
|
39
|
BLU
|
Сигнал включения кондиционера ACS
|
Регистрирует сигнал включения кондиционера
|
|
40
|
LT GRN
|
CLSW (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ А)
|
Определяет сигнал концевого выключателя А положения педали сцепления
|
|
41
|
YEL
|
PTCRLY (РЕЛЕ ТОПЛИВНОГО ОБОГРЕВАТЕЛЯ)
|
Питает реле топливного обогревателя
|
|
42
|
GRY
|
ССН (световой индикатор неисправности)
|
Управляет MIL
|
|
44
|
RED
|
ECTOUT (ВЫХОДНОЙ СИГНАЛ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT))
|
Посылает сигнал ECT
|
|
45
|
LT BLU
|
АСС (РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ ВКЛЮЧЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)
|
Управляет работой реле электромагнитной муфты включения кондиционера воздуха
|
|
46
|
BLU
|
GTS (СИГНАЛ БЛОКА УПРАВЛЕНИЯ СВЕЧИ НАКАЛИВАНИЯ)
|
Определяет сигнал блока управления свечи накаливания
|
|
47
|
WHT
|
CANLН (НИЗКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN)
|
Посылает сигнал связи
|
|
48
|
RED
|
CANL (НИЗКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN)
|
Посылает сигнал связи
|
|
52
|
PNK
|
GRLY (БЛОК УПРАВЛЕНИЯ СВЕЧИ НАКАЛИВАНИЯ)
|
Питает блок управления свечи накаливания
|
|
56
|
LT GRN
|
SETIND (ИНДИКАТОР ПЕРЕКЛЮЧАТЕЛЬ RES КРУИЗ-КОНТРОЛЯ)
|
Индикатор КРУИЗ КОНТРОЛЯ водителя
|
|
58
|
PNK
|
CRMSW (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ)
|
Определяет сигнал главного выключателя круиз-контроля (CRUISE MAIN)
|
|
*:
|
Автомобили с ПРК
|
