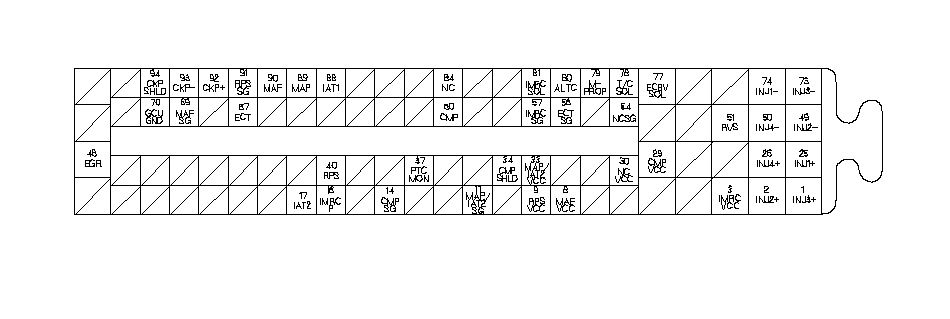

Входы и выходы ЕСМ на разъеме № 1 (96Р)

67

RED/WHT (Красно-белый)

ЕСТ (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ)

Определяет сигнал датчика ЕСТ

69

GRN/BLK (Зелено-черный)

MAFSG ("МАССА" ДАТЧИКА)

"Масса" датчика

70

GRN

GCUGND ("МАССА" БЛОКА УПРАВЛЕНИЯ СВЕЧИ НАКАЛИВАНИЯ)

Заземление блока управления свечи накаливания

73

BLU

INJ3- (ИНЖЕКТОР № 3 -ПОЛЮС)

Управляет работой инжектора № 3

74

BRN

INJ1- (ИНЖЕКТОР № 1 -ПОЛЮС)

Управляет работой инжектора № 1

77

BRN

ECBVSOL (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ОБХОДНОГО КАНАЛА ОХЛАДИТЕЛЯ СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR))

Питает электромагнитный клапана обходного канала охладителя EGR

78

BLK/YEL (Черно-желтый)

T/CSOL (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УСИЛЕНИЯ ТУРБОНАГНЕТАТЕЛЯ)

Питает электромагнитный клапан усиления турбонагнетателя

79

BLK/RED (черно-красный)

M-PROP (РЕДУКЦИОННЫЙ КЛАПАН ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ РАМПЫ)

Питает редукционный клапан топливораспределительной системы

80

WHT/GRN (Бело-зеленый)

ALTC (УПРАВЛЕНИЕ ГЕНЕРАТОРОМ)

Посылает сигнал управления генератором

81

BLK/WHT(черно-белый)

IMRCS (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ШКИВОМ ВПУСКНОГО КОЛЛЕКТОРА (IMRC))

Определяет электромагнитный клапан IMRC

84

BLU/WHT (Сине - белый)

NC (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВТОРИЧНОГО ВАЛА (ПРОМЕЖУТОЧНОГО ВАЛА))

Определяет сигнал частоты вращения коленчатого вала

88

RED/YEL (Красно-желтый)

IAT1 (1 ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT))

Определяет сигнал 1 датчика IAT (в датчике MAF)

89

GRN/RED (зелено-красный)

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)

Определяет сигнал датчика МАР

90

WHT/RED (Бело-красный)

MAF (ДАТЧИК МАССЫ ВОЗДУШНОГО ПОТОКА (MAF))

Определяет сигнал датчика MAF

91

GRN/BLK (Зелено-черный)

RPSSG ("МАССА" ДАТЧИКА)

"Масса" датчика

92

RED

CKP+ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP) +ПОЛЮС)

Определяет датчик CKP

93

WHT

CKP- (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP) -ПОЛЮС)

Определяет датчик CKP

94

LT GRN

CKPSHLD (ЭКРАН ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP))

Заземление экрана
