Входные и выходные сигналы блока климат-контроля

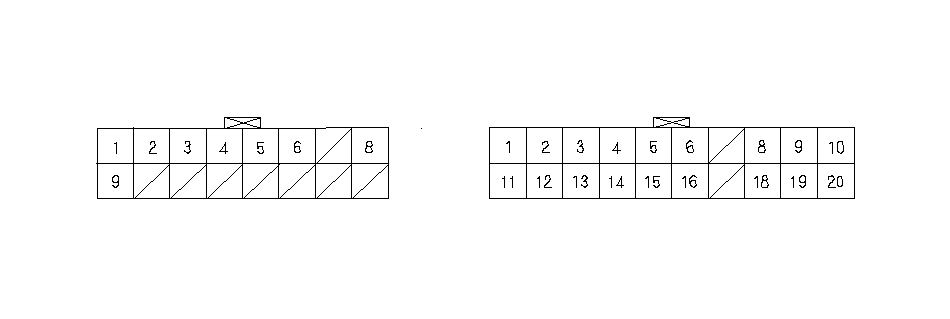

РАЗЪЕМ А
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
BLU
|
ОБРАТНАЯ СВЯЗЬ ВЕНТИЛЯТОРА
|
ВХОД
|
|
2
|
RED
|
ТРАНЗИСТОР ПИТАНИЯ
|
ВЫХОД
|
|
3
|
YEL
|
ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА
|
ВХОД
|
|
4
|
WHT
|
РЕЦИРКУЛЯЦИЯ
|
ВХОД
|
|
5
|
GRN
|
СВЕЖИЙ
|
ВХОД
|
|
6
|
LT GRN
|
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА РЕЛЕ ОБОГРЕВАТЕЛЯ ЗЕРКАЛ
|
ВЫХОД
|
|
7
|
———
|
———
|
———
|
|
8
|
GRY
|
РЕЛЕ ЗАДНИХ ФОНАРЕЙ
|
ВХОД
|
|
9
|
GRN
|
ПАНЕЛЬ УПРАВЛЕНИЯ
|
ВЫХОД
|
|
10
|
———
|
———
|
———
|
|
11
|
———
|
———
|
———
|
|
12
|
———
|
———
|
———
|
|
13
|
———
|
———
|
———
|
|
14
|
———
|
———
|
———
|
|
15
|
———
|
———
|
———
|
|
16
|
———
|
———
|
———
|
РАЗЪЕМ В
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
PNK
|
ГОРЯЧИЙ ВОЗДУХ
|
ВЫХОД
|
|
2
|
GRN
|
ПРОХЛАДНЫЙ ВОЗДУХ
|
ВЫХОД
|
|
3
|
PUR
|
ДАТЧИК СОЛНЕЧНОГО СВЕТА
|
ВЫХОД
|
|
4
|
LT BLU
|
ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
|
ВЫХОД
|
|
5
|
WHT
|
НАПРЯЖЕНИЕ СМЕСИТЕЛЯ ВОЗДУХА +5 В
|
ВЫХОД
|
|
6
|
GRY
|
ДАТЧИК (ECT)ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
|
ВХОД
|
|
7
|
———
|
———
|
———
|
|
8
|
YEL
|
РЕЖИМ 3,6
|
ВЫХОД
|
|
9
|
RED
|
РЕЖИМ 1,4
|
ВЫХОД
|
|
10
|
BLK
|
"МАССА" (G401)
|
ВХОД
|
|
11
|
YEL
|
РЕЖИМ ВЕНТИЛЯЦИИ
|
ВЫХОД
|
|
12
|
RED
|
РЕЖИМ ОБДУВА СТЕКЛА ГОРЯЧИМ ВОЗДУХОМ
|
ВЫХОД
|
|
13
|
BRN
|
ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
|
ВЫХОД
|
|
14
|
PNK
|
ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
|
ВЫХОД
|
|
15
|
RED
|
ДАТЧИК ОБЩЕЙ "МАССЫ"
|
ВХОД
|
|
16
|
PUR
|
НАПРЯЖЕНИЕ СМЕСИТЕЛЯ ВОЗДУХА
|
ВЫХОД
|
|
17
|
———
|
———
|
———
|
|
18
|
WHT
|
РЕЖИМ 5
|
ВЫХОД
|
|
19
|
GRY
|
РЕЖИМ 2
|
ВЫХОД
|
|
20
|
YEL
|
IG2 (Силовой)
|
ВХОД
|
