Система Настройки Коллекторной Подачи Воздуха (IMT)

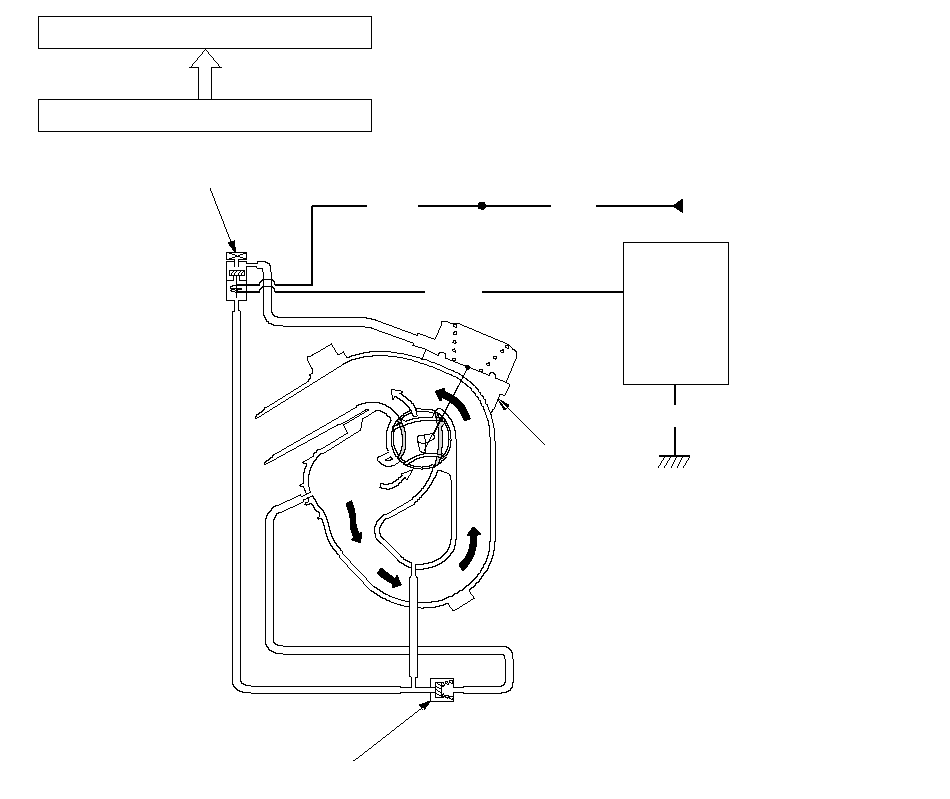

Мощность мотора оптимизируется закрытием и открытием клапана настройки коллекторной подачи вздуха (IMT). Когда клапан закрыт, увеличевается момент двигателя при низких частотах вращения вала. Когда клапан открыт, увеличевается момент двигателя при высоких частотах вращения вала.

ЕСМ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН IMT ВКЛЮЧЕН

СКОРОСТЬ ДВИГАТЕЛЯ БОЛЕЕ 4,700 об./мин ( мин ¹)

КОНТРОЛЬНЫЙ КЛАПАН IMT

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ IMT

КРАСНЫЙ/
СИНИЙ

BLK/
YEL

От
предохранителя № 8 IG1 ACG (7,5 A)

BLK

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН IMT

YEL

}
