Система VTEC/Система VTC

Схема системы

КАМЕРА
СДЕРЖИВАНИЯ
VTC

От предохранителя № 8
ACG (7,5 A)

РАЗЛИЧНЫЕ
ДАТЧИКИ

ЕСМ

ДАТЧИК А СМР

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
ВПУСКНЫХ КЛАПАНОВ

КАМЕРА
ОПЕРЕЖЕНИЯ
VTC

ОПЕРЕЖЕНИЕ

СДЕРЖИВАНИЕ

ЛОПАСТЬ

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ VTC

ЛОПАСТЬ

КАРТЕР

Слив

От
МАСЛЯНОГО НАСОСА

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН РЕГУЛИРОВАНИЯ
ПОДАЧИ МАСЛА В СИСТЕМУ VTC

ЗОЛОТНИК
РАСПРЕДЕЛИТЕЛЯ

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
VTEC

КОНТАКТНЫЙ
ДАТЧИК
ДАВЛЕНИЯ
МАСЛА VTEC

BLK

GRN/YEL
(Желто-зеленый)

BLU/BLK
(сине-черный)

BLK/YEL
(Черно-желтый)

BLU/WHT
(Сине - белый)

YEL

BRN/YEL (Коричнево-желтый)

BLK

BRN/YEL
(Коричнево-
желтый)

ФИЛЬТР VTC

}

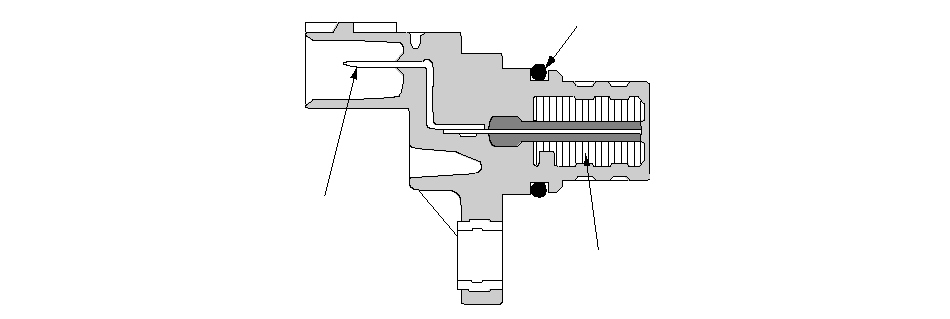

Датчик положения распределительного вала (CMP) А

Этот датчик определяет положения распределительного вала, неободимое для функционирования системы VTC.

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

МАГНИТ

КОНТАКТ

}
