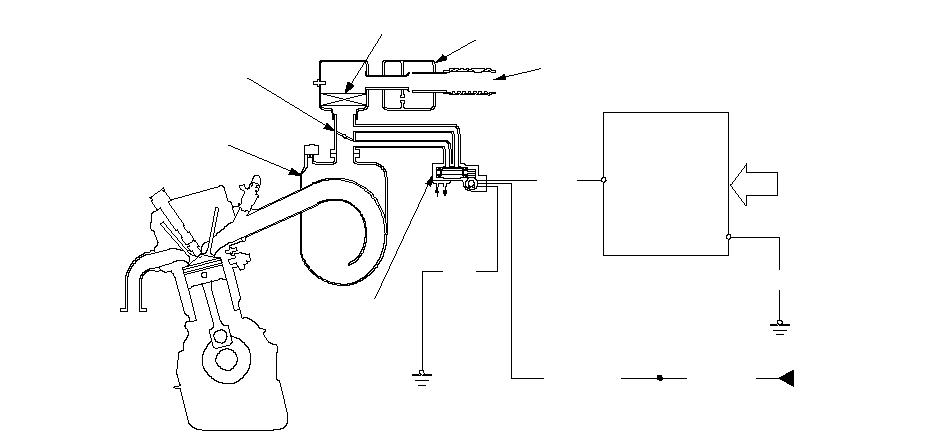

Схема впускной системы

Данная система обеспечивает двигатель необходимым количеством воздуха. Резонатор во впускном воздухопроводе обеспечивает дополнительное глушение шума впуска при поступлении воздуха в систему.

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ВПУСКНОЙ
КОЛЛЕКТОР

КЛАПАН
IAC

ВОЗДУШНЫЙ ФИЛЬТР

РЕЗОНАТОР

РАЗЛИЧНЫЕ
ДАТЧИКИ

От
ГЛАВНОГО
РЕЛЕ
PGM-FI

BLK

Черный с
красной
полоской

YEL/BLK

ЕСМ

КАНАЛ
ВОЗДУХОЗАБОРНИКА

BLK

LT BLU

}
