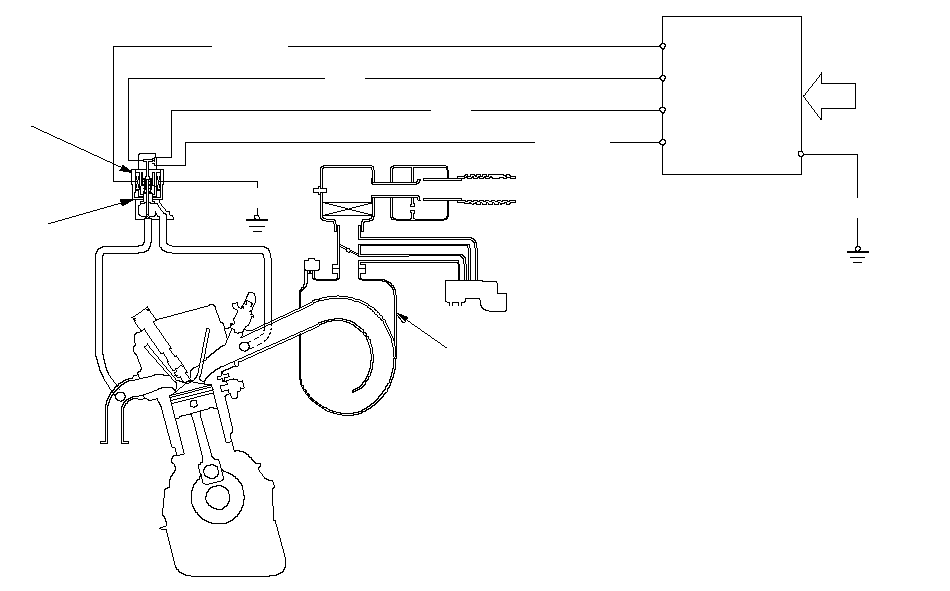

Схема системы рециркуляции отработавших газов (EGR)

Система EGR снижает содержание окислов азота (NOx) в отработавших газах за счет перепуска части отработавших газов через клапан системы EGR и впускной коллектор в камеру сгорания. В память компьютера ЕСМ занесены зависимости оптимального положения клапана системы EGR для широкого диапазона режимов работы двигателя.

Датчик положения клапана системы EGR определяет величину подъема клапана системы EGR и посылает эту информацию в компьютер ЕСМ. Компьютер ЕСМ далее сравнивает это значение с оптимальной величиной подъема, хранящейся в его памяти (на основе сигналов, полученных от других датчиков). В случае наличия разницы между этими двумя сигналами компьютер ЕСМ прерывает подачу питания к клапану системы EGR.

РАЗЛИЧНЫЕ
ДАТЧИКИ

BLK

Белый с черной
полоской

ЕСМ

BLK

YEL/
BLU

BLU/RED
(Сине-красный)

GRN/YEL
(Желто-зеленый)

ВПУСКНОЙ
КОЛЛЕКТОР

ПОЗИЦИОННЫЙ
ДАТЧИК
КЛАПАНА
СИСТЕМЫ EGR

КЛАПАН
СИСТЕМЫ
РЕЦИРКУЛЯЦИИ
ОТРАБОТАВШИХ
ГАЗОВ (EGR)

}
