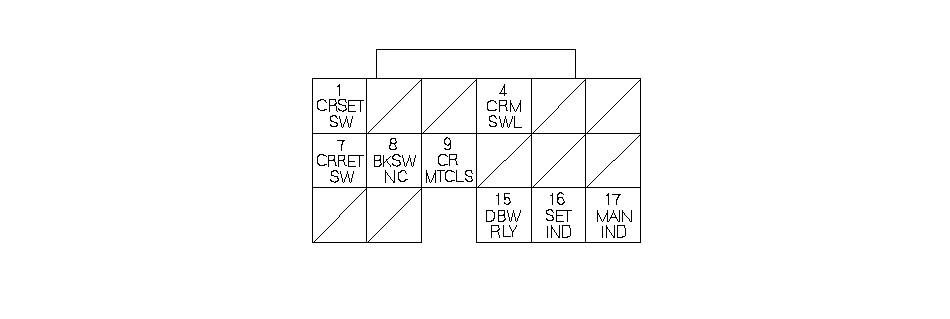

Входы и выходы компьютера ЕСМ на разъема D (17-контактном)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумуляторной батареи равно 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
1
|
GRY
|
CRSETSW (ПЕРЕКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ)
|
Определяет сигнал переключателя SET системы круиз-контроля
|
При переключателе круз контроля в положение ON 0 В
При переключателе круз контроля в положение OFF: напряжение аккумуляторной батареи
|
|
4
|
PNK
|
CRMSWL (ГЛАВНЫЙ АИМЕНЕЕ АКТИВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ)
|
Определяет сигнал системы круиз-контроля MAIN
|
При переключателе MAIN круз контроля в положение ON: 0 В
При переключателе MAIN круз контроля в положение OFF: напряжение аккумуляторной батареи
|
|
7
|
LT GRN
|
CRRESSW (ПЕРЕКЛЮЧАТЕЛЬ RES КРУИЗ-КОНТРОЛЯ)
|
Определяет сигнал переключателя RES системы круиз-контроля
|
При переключателе RES круз контроля в положение ON: 0 В
При переключателе RES круз контроля в положение OFF: напряжение аккумуляторной батареи
|
|
8
|
BLU
|
BKSWNC (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя положения педали тормоза
|
При включенном зажигании (положение II) и отпущенной педали тормоза: напряжение аккумуляторной батареи
При включенном зажигании (положение II) и нажатой педали тормоза: примерно 0 В
|
|
9
|
RED
|
CRMTCLS (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ ДЛЯ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)
|
Определяет сигнал концевого выключателя положения педали сцепления для системы круиз-контроля.
|
При включенном зажигании (положение II) и отпущенной педали сцепления: примерно 0 В
При включенном зажигании (положение II) и нажатой педали сцепления: напряжение аккумуляторной батареи
|
|
15
|
BLU
|
DBWRLY (РЕЛЕ МОДУЛЯ УПРАВЛЕНИЯ ИСПОЛНИТЕЛЬНЫМ ЭЛЕМЕНТОМ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ)
|
Включает-выключает реле модуля управления исполнителным элементом привода дроссельной заслонки
|
При включенном зажигании (в положении II): 0 В
|
|
16
|
LT GRN
|
SETIND (ИНДИКАТОР ПЕРЕКЛЮЧАТЕЛЬ RES КРУИЗ-КОНТРОЛЯ)
|
Индикатор КРУИЗ КОНТРОЛЯ водителя
|
При индикаторе КРУИЗ КОНТРОЛЯ в положении ON: примерно 0 В
При индикаторе КРУИЗ КОНТРОЛЯ в положении OFF: напряжение аккумуляторной батареи
|
|
17
|
PNK
|
MAININD (ГЛАВНЫЙ ИНДИКАТОР СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)
|
Индикатор MAIN КРУИЗ КОНТРОЛЯ водителя
|
При индикаторе MAIN КРУИЗ КОНТРОЛЯ в положении ON: примерно 0 В
При индикаторе MAIN КРУИЗ КОНТРОЛЯ в положении OFF: напряжение аккумуляторной батареи
|
