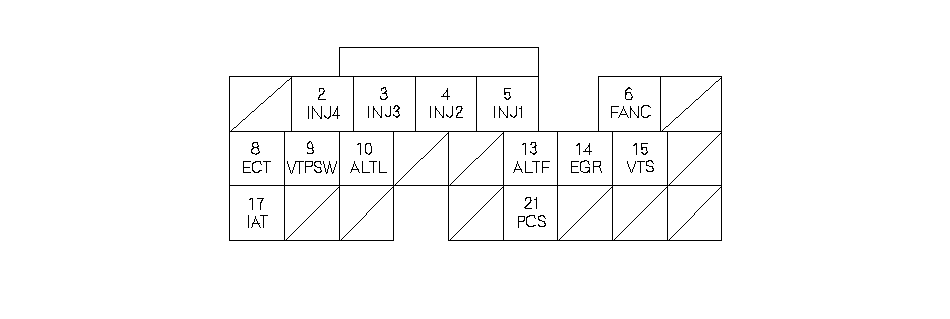

Входы и выходы компьютера ЕСМ на разъема В (24P)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумуляторной батареи равно 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
2
|
YEL
|
INJ4 (ИНЖЕКТОР № 4)
|
Управляет работой инжектора № 4
|
При включенном зажигании в положение ON (II): напряжение аккумуляторной батареи
На холостом ходу: управляемый режим
|
|
3
|
BLU
|
INJ3 (ИНЖЕКТОР № 3)
|
Управляет работой инжектора № 3
|
|
|
4
|
RED
|
INJ2 (ИНЖЕКТОР № 2)
|
Управляет работой инжектора № 2
|
|
|
5
|
BRN
|
INJ1 (ИНЖЕКТОР № 1)
|
Управляет работой инжектора № 1
|
|
|
6
|
GRN
|
FANC (УПРАВЛЕНИЕ ЭЛЕКТРОВЕНТИЛЯТОРОМ ОХЛАЖДЕНИЯ РАДИАТОРА)
|
Управляет работой реле привода электровентилятора охлаждения радиатора
|
При работающем электровентиляторе охлаждения радиатора: примерно 0 В
При неработающем электровентиляторе охлаждения радиатора: напряжение аккумуляторной батареи
|
|
8
|
RED/WHT (Красно-белый)
|
ЕСТ (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ)
|
Определяет сигнал датчика ЕСТ
|
При включенном зажигании (положение II): примерно 0,1 - 4,8 В (в зависимости от температуры охлаждающей жидкости)
|
|
9
|
BLU/BLK (сине-черный)
|
VTPSW (ВЫКЛЮЧАТЕЛЬ, ДЕЙСТВУЮЩИЙ ОТ ДАВЛЕНИЯ МАСЛА, СИСТЕМЫ VTEC)
|
Определяет сигнал выключателя, действующего от давления масла, системы VTEC
|
На холостом ходу: примерно 0 В
|
|
10
|
WHT/BLU (бело-синий)
|
ALTL (СИГНАЛ L ГЕНЕРАТОРА)
|
Определяет сигнал L генератора
|
При включенном зажигании (в положении II): примерно 0 В
При работающем двигателе: напряжение аккумуляторной батареи
|
|
13
|
WHT/RED (Бело-красный)
|
ALTF (СИГНАЛ FR ГЕНЕРАТОРА)
|
Определяет сигнал FR (частотный) генератора
|
При работающем двигателе: 0-5 В (в зависимости от электрической нагрузки)
|
|
14
|
BLU/RED
|
EGR (КЛАПАН СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR))
|
Управляет работой клапана EGR
|
При работающей системе EGR: управляемый режим
При неработающей системе EGR: примерно 0 В
|
|
15
|
GRN/YEL (Желто-зеленый)
|
VTS (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН СИСТЕМЫ VTEC)
|
Управляет работой электромагнитного клапана системы VTEC
|
На холостом ходу: примерно 0 В
|
|
17
|
RED/YEL (Красно-желтый)
|
IAT (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ)
|
Определяет сигнал датчика IAT
|
При включенном зажигании (в положении II): примерно 0,1−4,8 В*(в зависимости от температуры воздуха на впуск)
|
|
21
|
YEL/BLU
|
КЛАПАН ПРОДУВКИ БАЧКА АБСОРБЕРА ПАРОВ ТОПЛИВА (EVAP)
|
Управляет клапаном продувки бачка абсорбера EVAP
|
При работающем двигателе, температура охлаждающей жидкости ниже 70 °C (158°F): напряжение аккумулятора
При работающем двигателе и температуре охлаждающей жидкости выше 70 °C: управляемый режим
|
