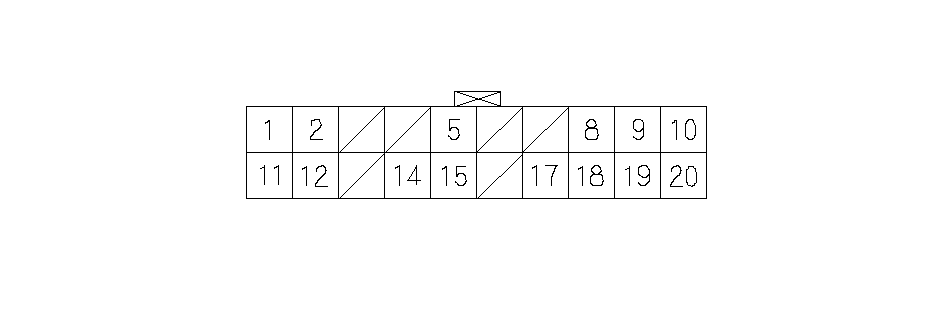

Входные и выходные сигналы на 20-контактном (20P) разъеме
|
Номер клеммы
|
Цвет провода
|
Клемма
|
Наименование клеммы
|
Описание
|
|---|---|---|---|---|
|
1
|
WHT
|
+B
|
+В питание
|
Постоянный источник питания
|
|
2
|
Желтый/Красный ("YEL/RED") или Красный ("RED")
|
ACC
|
Аксессуары
|
Источник питания для дополнительного оборудования
|
|
5
|
RED/WHT (Красно-белый)
|
DISP BUS (+)
|
Положительная линия связи дисплея
|
Канал данных (+)
|
|
8
|
WHT
|
R SIG
|
Красный сигнал
|
Сигнал красного цвета
|
|
9
|
RED
|
G SIG
|
Зеленый сигнал
|
Сигнал зеленого цвета
|
|
10
|
BLK
|
GND
|
"Масса"
|
"Масса" блока дисплея
|
|
11
|
RED
|
ILL (−)
|
Отрицательный провод подсветки
|
Регулятор яркости освещения панели приборов
|
|
12
|
GRY
|
ILL (+)
|
Положительный провод подсветки
|
Индикатор включения стояночных фонарей ("ON")
|
|
14
|
GRN/BLK (Зелено-черный)
|
SH DISP BUS
|
Защита системной магистрали дисплея
|
Защита системной магистрали дисплея
|
|
15
|
RED/BLU (красно-синий)
|
DISP BUS (−)
|
Отрицательная линия дисплея
|
Канал данных (−)
|
|
17
|
BLU
|
GND SIG
|
Сигнал "массы"
|
"Масса" для цветного сигнала
|
|
18
|
YEL
|
B SIG
|
Синий сигнал
|
Сигнал синего света
|
|
19
|
BRN
|
C SIG
|
Составной сигнал
|
Составной видео сигнал (сигнал вертикальной и горизонтальной синхронизации)
|
|
20
|
GRY
|
SH SIG
|
Сигнал экранирования
|
Экранирование клемм № 8, 9, 17, 18, 19
|
