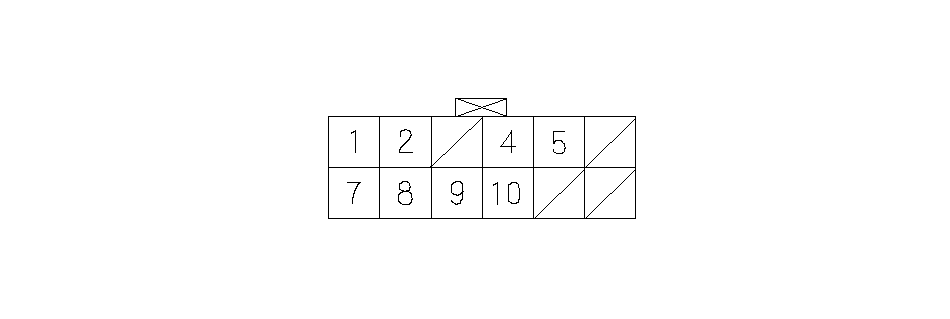

Входные и выходные сигналы на 12-клеммном разъеме навигационной системы
|
Номер клеммы
|
Цвет провода
|
Клемма
|
Наименование клеммы
|
Описание
|
|---|---|---|---|---|
|
1
|
YEL
|
+B
|
+В питание
|
Постоянный источник питания
|
|
2
|
BRN
|
ACC
|
Аксессуары
|
Источник питания для дополнительного оборудования
|
|
4
|
BLK
|
GND
|
"Масса"
|
"Масса" навигационной системы
|
|
5
|
GRY
|
ILL+
|
Положительный провод подсветки
|
Индикатор включения стояночных фонарей ("ON")
|
|
7
|
PUR
|
BACK LT
|
Свет заднего хода
|
Сигнал селектора АКП в положении "R"
|
|
8
|
PNK
|
VSP
|
Пульсирующий сигнал скорости
|
Пульсирующий сигнал скорости автомобиля
|
|
9
|
WHT
|
DIAG P
|
Положительный сигнал диагностики
|
Сигнал проверки для навигационной системы
|
|
10
|
BRN
|
DIAG N
|
Отрицательный сигнал диагностики
|
"Масса" для сервисного сигнала диагностики
|
